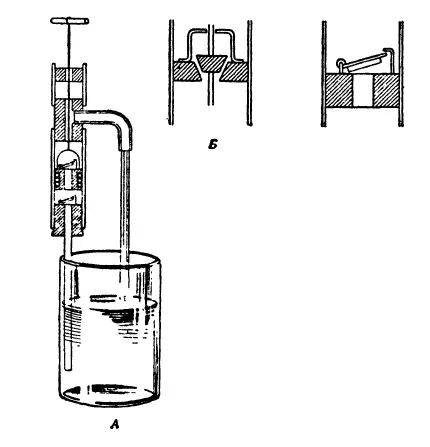

Маленький насос нетрудно сделать самому. Для этого нужны только небольшие обрезки стеклянных трубок диаметром сантиметра два и круглые деревяшки, просверленные посредине. Посмотрите на рис. 26, А. На нем показан продольный разрез простого насоса из стеклянных трубок и деревяшек.

В нижнюю деревяшку вставляется снизу всасывающая трубка, а верхняя деревяшка нужна для того, чтобы правильно двигалась штанга поршня. Точно по внутреннему диаметру стеклянной трубки подыщите круглую деревянную палку. От этой палки отрежьте деревянные части для насоса. Стеклянные трубки нужны одна длиной 4 сантиметра, другая — 10 сантиметров. Кусок палки сантиметра три длиной просверлите посредине и сбоку. В боковое отверстие вставьте водоотливную трубку, а на оба конца наденьте заготовленные стеклянные трубки: короткую сверху и длинную снизу. Стекло с деревом соединяется сургучом.

Сначала обмажьте сургучом деревяшку, потом разогрейте над огнем трубку и сургуч на деревяшке, вставьте ее в трубку, слегка поворачивая из стороны в сторону. В нижний конец длинной трубки вставьте тоже просверленный в середине кусок палки длиной примерно 2 сантиметра. Сквозь это отверстие проходит всасывающая трубка. Третий кусок палки, длиной примерно 1 сантиметр, будет поршнем. Чтобы поршень легко двигался в трубке и не пропускал воздух, сделайте на нем кольцеобразный вырез и обмотайте шерстяной ниткой. Нитки надо намотать столько, чтобы она плотно прилегала к стеклу. Для облегчения движения смажьте ее маслом. В поршень вделайте проволочную ручку с кольцом на конце. Если бы поршень был сплошным, он при движении кверху поднимал бы воду за собой, а при движении книзу опять выталкивал ее обратно. Но нам нужно поднять воду в отливную трубку. Поэтому поршень устраивают так, чтобы вода могла сквозь него пройти кверху, а обратно уйти не могла. Для этого служат клапаны. Клапаны можно сделать разными способами. Простейший применен в нашем насосе. Он сделан вроде западни, которая собственной тяжестью закрывает отверстие. При напоре воды снизу он поднимается и пропускает воду. На этом основано устройство всех клапанов.

Маленький кусочек жести, изогнутый на одном конце в трубочку, прикрепляется проволочной скобкой над отверстием поршня. Чтобы он плотно прикрывал отверстие, к нему снизу приклеивается сургучом кусочек кожи. Чтобы открытый клапан не мог откинуться в обратную сторону, напротив шарнира вбейте в поршень маленький кусочек проволоки: она будет удерживать край клапана. У нас на рис. 26, Б показана еще одна конструкция клапана; устройство и действие его понятны без описания.

В нашем насосе нужно поставить два клапана: один в поршне, другой у входного отверстия.

Насос действует так: когда поршень идет кверху, давление воздуха закрывает клапан поршня, а нижний клапан, уступая напору воды, стремящейся за поршнем, открывается. Как только вы перестанете тянуть поршень, нижний клапан своей тяжестью закроется, и вода из насоса не сможет вылиться обратно. Когда поршень пойдет вниз, она откроет клапан поршня и пройдет сквозь него вверх. Когда вы перестанете опускать поршень, клапан его закроется, и вода останется над ним. Следующим движением поршня кверху вы поднимете воду к отливному отверстию, а клапаны насоса будут действовать точно так же, как и в первом случае. Клапан поршня останется закрытым, а нижний, впускной, клапан откроется и впустит воду.

У нас получится обыкновенный всасывающий насос, который употребляется для поднятия воды с небольшой глубины.

Рис. 26

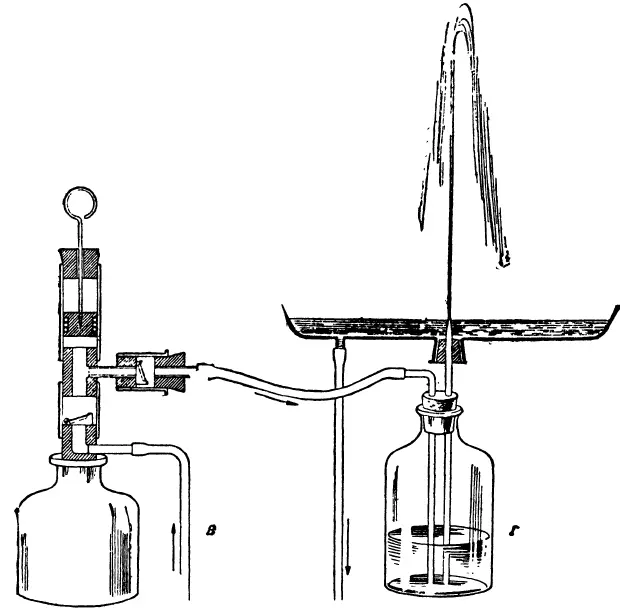

Для того чтобы поднять воду повыше, лучше всего пользоваться нагнетательным насосом. Устройство этого насоса показано на рис. 26, В. Разница в устройстве поршней только в том, что верхний клапан нагнетательного насоса сделан не в поршне, а в отливной трубке.

Действие нагнетательного насоса также просто. Когда поршень поднимается кверху, воздух захлопывает клапан отливной трубы, а вода открывает нижний клапан, закрывающий всасывающую трубу. При обратном движении поршня закрывается нижний клапан и напором воды открывается клапан отливной трубы. Когда эта труба повернута концом кверху, нажимая поршнем на воду, можно поднимать ее на значительную высоту.
