Сергей Суворов - О чем рассказывает свет

Кто в наше время может представить себе жизнь без радиосвязи, без телевидения? А ведь развитие радиотехники обязано тому, что человек не только открыл радиоизлучения, но и научился целенаправленно модулировать их амплитуды, частоты и другие параметры. Именно это позволило передавать по радио любые сигналы, музыку, пение и т. п.

В самом деле, про гармоническую волну с неизменными параметрами можно сказать, что она либо есть либо ее нет. С ее помощью можно передать азбуку Морзе — чередование коротких и длинных по времени импульсов, но, например, голос человека передать нельзя. Следует учесть, что природа звука и радиоизлучений различна, их отличает также и частота колебаний: для радиоизлучений она порядка сотен тысяч и миллионов циклов, а для звука — в тысячи и десятки тысяч раз меньше.

Но техническая мысль нашла возможным передавать по радио даже звуки, изображения и другие сигналы Достигается это посредством модуляции параметров радиоизлучений, в частности посредством модуляции амплитуды. Посмотрим, как это делается.

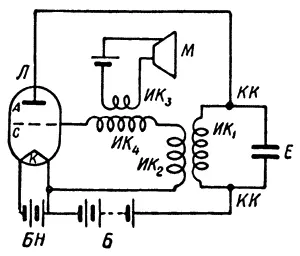

Рис. 38. Схема телефонной модуляции амплитуды радиоизлучения

Ламповый генератор, схема которого представлена на рис. 24, генерирует радиоизлучения с неизменными параметрами. Сделаем к нему небольшое дополнение: к контуру, подающему напряжение на сетку электронной лампы, присоединим через индукционную катушку добавочный контур с обычным угольным микрофоном (рис.38). Допустим, что перед микрофоном скрипач взял определенную ноту. Скрипичный звук, падая на мембрану микрофона М, будет через нее оказывать переменное давление на угольный порошок в телефонной капсуле. Электрическое сопротивление порошка будет меняться с той же частотой, что и частота скрипичного звука. Сила тока в первичной обмотке катушки ИК 3 будет меняться с той же частотой. Природа колебаний изменилась (вместо звука — электроток), но частота колебаний сохранилась. Теперь на переменное напряжение на сетке С лампы будет накладываться через вторичную обмотку катушки ИК 4 еще дополнительное напряжение, колеблющееся с частотой скрипичного звука.

В результате амплитуда высокочастотных колебаний, генерируемых в контуре КК, не останется постоянной. Она будет меняться по закону низкочастотного звукового колебания, наложенного дополнительно на сетку лампы. Так же будет колебаться и интенсивность радиоволн, излучаемых антенной.

Если мы изобразим эти колебания графически, то получим следующую картину (рис. 39). Здесь а — высокочастотные радиоколебания до модуляции; амплитуда их неизменна; б — звуковое низкочастотное колебание, изображающее скрипичную ноту, преобразованное затем в дополнительное колебание напряжения на сетке лампы; в — модулированное радиоизлучение в контуре и антенне.

Радиоизлучение, будучи само высокочастотным, понесло теперь в пространство, благодаря модуляции амплитуды, также и низкочастотное колебание, соответствующее частоте скрипичной ноты, взятой перед микрофоном.

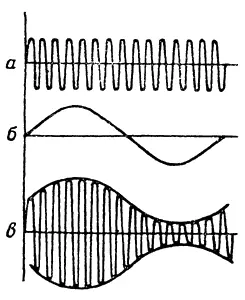

Рис. 39. Графическое изображение амплитуды радиоизлучений: а — высокочастотные радиоколебания до модуляции; б — модулирующее звуковое колебание; в — модулированное радиоизлучение в антенне

Задача состоит теперь в том, чтобы в приемнике разделить эти две частоты, которые несут радиоволны, превратить частоту колебаний амплитуды в соответствующую частоту электротока, а эту последнюю — в звуковое колебание мембраны. Это разделение частот осуществляется опять-таки с помощью электронной лампы или же кристаллического детектора. Как это реализуется технически, мы не можем здесь описывать. Для нас важно лишь в принципе показать необходимость и возможность модуляции радиоизлучений для передачи по радио звуковой частоты и других сигналов.

Передавать сигналы по радио можно посредством модуляции не только амплитуды, но и частоты, а также фазы.

Большую роль в технике играет преобразование света одной частоты в свет другой частоты. Мы рассмотрим сначала случаи, в которых преобразователями света выступает сама природа.
