Этот опыт очень наглядно иллюстрирует принцип Карно. Есть разность температур — есть движение; нет разности температур — движения нет (а внутренней энергии и в шарике, и в плите с рельсами — хоть отбавляй, почти столько же, сколько было и перед началом движения; она только распределилась равномерно).

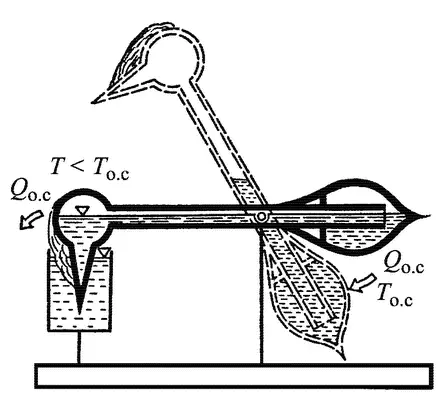

«Утка Хоттабыча», внешний вид и разрез которой показаны на рис. 5.14, не нуждается в предварительном нагреве, она и не останавливается так быстро, как шарик (а может и вообще не останавливаться). Она исправно качается вокруг горизонтальной оси, каждый раз опуская клюв в воду, чтобы напиться, и снова поднимая голову вверх. Эти движения все время повторяются без всякой видимой причины и продолжаются, пока в стаканчике есть вода. Никакой разности температур между этой водой и окружающим воздухом, которую можно было бы использовать для движения, тут нет: их температуры одинаковы. Причина движения утки становится ясной, если познакомиться с ее устройством. «Голова» утки представляет собой сосуд, соединенной прямой трубкой с «туловищем» — другим большим сосудом, в который эта трубка входит так, что достает почти до его дна. Внутренняя полость заполнена легкокипящей жидкостью — диэтиловым эфиром (Н 5С 2-О-С 2Н 5) так, чтобы при горизонтальном положении ее уровень был примерно на середине трубки. Чтобы пустить утку в ход, нужно окунуть ее клюв в воду. Тогда вата, закрепленная на головке, увлажняется и вследствие испарения воды головка несколько охлаждается. Это приводит к некоторому понижению давления пара внутри утки и понижению температуры эфира. В этом горизонтальном положении утки паровые пространства головки и туловища сообщаются через трубку и давление в них становится одинаковым. Поскольку количество жидкости в туловище немного больше, оно перевешивает, головка поднимается и утка принимает наклонное положение, показанное на рисунке штриховыми линиями. Жидкость перекрывает сообщение между паровыми пространствами головки и туловища. Жидкость в туловище подогревается до температуры окружающей среды, частично испаряется и образовавшийся пар выталкивает большую часть жидкости через трубку в головку, которая перевешивает, и утка снова опускает клюв в воду. Обе полости снова сообщаются, давление выравнивается, и жидкость опять стекает в туловище. Процесс повторяется и может продолжаться до тех пор, пока в стаканчике, откуда утка пьет, будет вода.

Многие сторонники «инверсии энергии» очень любят и рекламируют эту игрушку. Действительно, чем не прообраз ppm-2? Она действует, «извлекая тепло из окружающей среды», и «концентрирует» его, превращая в работу. Часто и объяснения, приводимые в популярной литературе, даже посвященной вечному двигателю, вносят путаницу, например, фразы такого типа: «Постоянные качания утки происходят только благодаря тому, что она отбирает тепло от окружающего воздуха». Дело, конечно, не только (и не столько) в этом. Никакое устройство, в том числе и утка (даже принадлежащая самому Хоттабычу), не могло бы «отбирать тепло» от окружающего воздуха без затраты на это какой-либо эксергии, получаемой извне. Для этого нужно располагать разностью потенциалов между окружающей средой и находящимся в ней каким-либо телом. Но откуда в данном случае берется эксергия? И температура, и давление в окружающей среде — воздухе не имеют никаких перепадов, которыми можно было бы воспользоваться. Вода, которую «пьет» утка, тоже имеет ту же температуру, что и воздух. Однако здесь существует все же один перепад, за счет которого утка и работает. Этот перепад связан с разницей давлений водяного пара над поверхностью воды и в воздухе. Так как воздух обычно не насыщен водяным паром (относительная влажность (φ < 100%), то на поверхности воды все время происходит ее испарение с соответствующим понижением температуры. В сосуде это не чувствуется — воды много, а поверхность испарения мала. Но вата на головке утки — другое дело: ее поверхность велика, а воды в ней немного. Поэтому она охлаждена всегда; ее температура ниже температуры окружающей среды. Эта разность температур и обеспечивает работу «утки Хоттабыча». Но она вторична и возникает как следствие разной упругости пара в окружающей среде (воздухе) и над поверхностью воды. Если накрыть утку колпаком, то воздух под ним быстро насытится влагой, испарение ее с головки прекратится и «извлечение тепла из окружающей среды» на этом закончится [87] В труде проф. М.А.Мамонтова [3.18], который мы уже разбирали в этой главе, есть несколько слов и об «утке Хоттабыча». Вот что в ней написано: «Факт регулярного действия системы Хоттабыча при отсутствии каких-либо других источников энергии, кроме тепла атмосферы, означает, что структура Хоттабыча обладает по сравнению с ординарной закрытой структурой особым свойством, позволяющим получать работу за счет природного тепла». Комментарии здесь, по-видимому, не нужны. .
