Виктор Бродянский - Вечный двигатель — прежде и теперь. От утопии — к науке, от науки — к утопии

Точно так же, как колебания давления, могли использоваться для привода часов и колебания температуры. Очень простой и остроумный двигатель такого рода создал швейцарский часовщик П. Дроз (ок. 1750 г.).

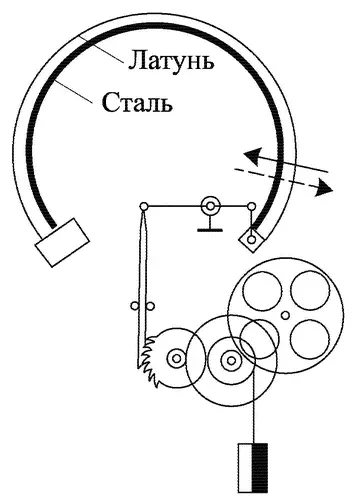

Он изготовил двухслойную пружину (рис. 5.12), внешняя часть которой была сделана из латуни, а внутренняя — из стали. Уже тогда было известно, что коэффициент теплового расширения латуни существенно больше, чем стали. Поэтому при повышении температуры пружина будет сгибаться (сплошная стрелка), а при понижении — распрямляться (штриховая стрелка). С помощью системы рычагов это разнонаправленное движение преобразуется в однонаправленное вращение зубчатого колеса, поднимающего груз или заводящего пружину. Сейчас идея Дроза широко используется в самых разнообразных тепловых приборах.

В дальнейшем было создано довольно много таких барических или термических двигателей, конструктивно более совершенных, но повторяющих по существу идеи Кокса и Дроза. Если скрыть весь механизм двигателя под кожухом, то доказать, что это не ppm, практически невозможно.

Нужно отметить, что такие и им подобные двигатели, основанные на использовании колебаний температуры и давления окружающей среды, весьма выгодны экономически вследствие своей простоты и практически неограниченного ресурса.

Иногда в литературе, в том числе и посвященной вечным двигателям, появляются оценки устройств такого рода, которые могут дезориентировать читателя.

Нельзя, например, признать правильными расчеты экономичности микродвигателя, которые приводятся в [2.6]. Автор рассуждает так: «…для суточного завода обычных ручных часов требуется работа примерно 0,4 Дж, что составляет около 5∙10-6 Дж на каждую секунду хода часов. А поскольку 1 кВт равен 1000 Дж/с, то мощность пружины нашего часового механизма составляет всего 5∙10-9 кВт. Если расходы на изготовление основных частей такого устройства, действующего по принципу теплового расширения, принять равными 0,01 кроны, то за машину мощностью 1 кВт нам пришлось бы заплатить 2 млн. крон (250 тыс. руб.)». Отсюда делается вывод: «Конечно же, создание и использование таких дорогих источников энергии в широком масштабе абсолютно нерентабельно».

Конечно, так рассуждать нельзя. Расходы, особенно в малых технических системах, при сравнении их с большими нельзя считать пропорциональными их размерам. (Тогда, например, железнодорожный костыль будет дороже булавки в 10000 раз!). Таким путем можно получить совершенно фантастические цифры. На самом деле суточные (и сезонные) колебания, например, температуры воздуха или воды могут успешно, с большим экономическим эффектом использоваться для решения локальных энергетических задач. Кроме работы возможно получение и других полезных результатов. В общем случае возможный полезный эффект определяется максимальной работой (эксергией), которую можно получить, приводя какое-либо тело в равновесие со средой дважды: сначала при одних ее крайних параметрах (р' О.С., T' О.С.), а затем при других (рʺ О.С.≠ р' О.С., Tʺ О.С.≠ Tʺ О.С.). Если, например, зимой при T' О.С.запасти большое количество льда с температурой, скажем, —10 °С, то летом при Tʺ О.С.= 20°С 1 кг льда (даже если учитывать только его теплоту плавления) будет обладать большой эксергией. Точно так же нагретый летом до температуры окружающей среды грунт может служить (и уже используется) для теплоснабжения в зимнее время.

Использование таких энергетических резервов может дать существенный экономический эффект (и в малом, и в крупном масштабе).

Другая группа псевдо-ppm не связана с изменением параметров окружающей среды. Их действие происходит, на первый взгляд, без использования каких-либо разностей потенциалов.

Среди них особенно известны «самобеглый шарик» и «пьющая утка», которую иногда называют у нас в стране «утка Хоттабыча» [86] Почему эту игрушку назвали именем старика Хоттабыча — героя известной книги Н. Лагина — можно только догадываться. Скорее всего потому, что Хоттабыч мог творить всякие чудеса. Мы уже видели, что его имя даже связали с ppm-2 («структура Хоттабыча»). .

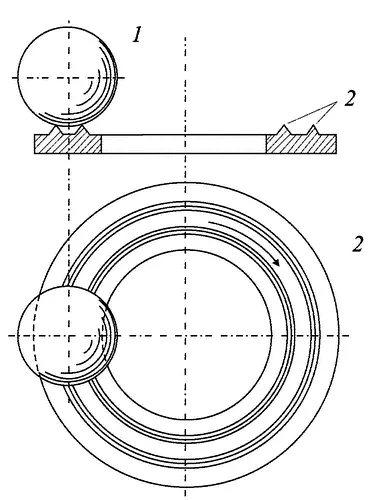

«Самобеглый шарик»устроен очень просто (рис. 5.13). На свинцовые кольцевые концентрические «рельсы» треугольного сечения кладется медный или бронзовый шар, диаметр которого в 2-3 раза больше размера колеи. Как только экспериментатор отпускает шар, поставленный на рельсы, он начинает без всякой видимой причины катиться по рельсам, описывая безостановочно один круг за другим. Если шар остановить, а затем отпустить, то он покатится снова. Этот опыт производит большое впечатление, так как, на первый взгляд, причина движения шарика совершенно непонятна. Однако объяснение здесь очень несложное. Шарик предварительно нагревают. Теплопроводность свинца сравнительно невелика. Поэтому шарик, соприкасаясь с рельсами, нагревает места контакта. Свинец, расширяясь, образует небольшие бугорки на рельсах, с которых шарик скатывается; дальше такие бугорки образуются непрерывно вслед за движением шарика и постоянно толкают его дальше. К тому моменту, когда он вернется к исходному месту, рельсы успевают остыть, и образование бугорков на них продолжается. Так шарик будет кататься довольно долго, пока его температура и температура свинцовых колец рельсов практически выравняются.
