Виктор Бродянский - Вечный двигатель — прежде и теперь. От утопии — к науке, от науки — к утопии

Следующая цитата:

«Отмеченные выше явления переохлаждения рабочего тела, наиболее отчетливо наблюдающиеся в пневматических двигателях без подогрева воздуха, имеют принципиальное значение, так как открывают возможность подвода тепла к рабочему телу за счет тепловой энергии атмосферы.

Если обеспечить значительное увеличение внутренней поверхности рабочей полости (поверхности нагрева) и медленное движение поршня, то, используя возникшую разность температур между стенками рабочей полости и рабочим телом, можно процесс расширения из адиабатического превратить в процесс, близкий к изотермическому. Так как изотерма при расширении проходит существенно выше адиабаты, то указанное изменение процесса приведет к существенному увеличению полезной работы.

Таким образом, от пневматического двигателя можно будет получать работу не только за счет энергии воздуха в аккумуляторе, но также за счет использования дарового тепла атмосферы.

Если учесть, что классическая термодинамика в соответствии с ее концепциями категорически отрицает возможность прямого преобразования тепла окружающей среды в работу, то установление возможности такого преобразования в пневматических (газовых) двигателях имеет большое принципиальное значение».

Все изложенное в этих цитатах уже не просто «философия», а конкретные выводы из конкретных явлений. Эти выводы автор в дальнейшем кладет в основу проекта двигателя. Поэтому прежде чем продвигаться дальше, разберем их.

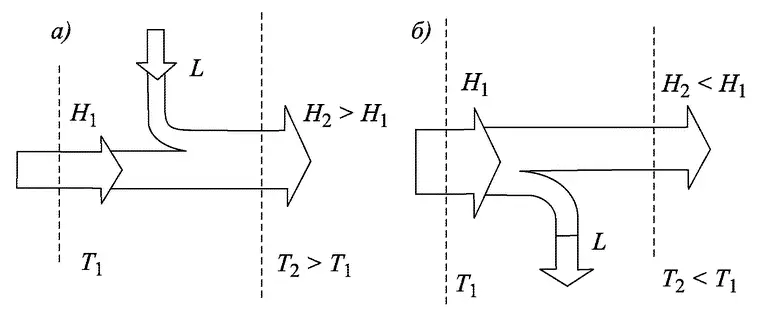

Вначале необходимо подтвердить тот несомненный, хорошо известный факт, что сжатый воздух, расширяясь в пневматических двигателях, охлаждается до температуры более низкой, чем температура окружающей среды. Удивительного в этом ничего нет, и странно, почему М.А. Мамонтов делает отсюда такие далеко идущие выводы. Действительно, хорошо известно, что воздух, как и любой другой газ, нагревается, если его сжимать в адиабатных [75] Адиабатные условия подразумевают полную тепловую изоляцию рабочего тела (в данном случае воздуха) от внешней среды. Теплота не может в этом случае ни подводиться через стенки цилиндра, ни отводиться из него. условиях. Этот факт наблюдает любой велосипедист или автомобилист, накачивающий шины своей машины. Затрачиваемая работа переходит во внутреннюю энергию газа, и его температура повышается. Точно так же при расширении газа с отдачей работы (как, например, в пневмоинструменте) сжатый воздух охлаждается. Отметим, что это охлаждение может быть довольно значительным. Если, например, давление воздуха 4 ат (0,4 МПа) и температура +20 °С (293 К), то при расширении до атмосферного давления он охладится примерно до — 75 °С (198 К), т.е. на 95 °С. В реальных условиях вследствие теплопритока охлаждение будет меньшим, но все же достаточно существенным. Все это происходит «по науке», и никто существование такого процесса не отрицает. Диаграммы потоков энергии для этих случаев показаны на рис. 5.6.

Двинемся дальше и расшифруем вторую, более длинную цитату. В ней речь идет о другом процессе расширения — уже не адиабатном, а изотермическом. Он отличается тем, что по ходу расширения к газу подводится теплота из окружающей среды, причем в таком количестве, чтобы не дать ему охладиться. В результате температура газа остается неизменной (отсюда и термин «изотермический»).

Разберем этот процесс в соответствии с классической термодинамикой, а потом сопоставим результаты с трактовкой проф. М.А. Мамонтова.

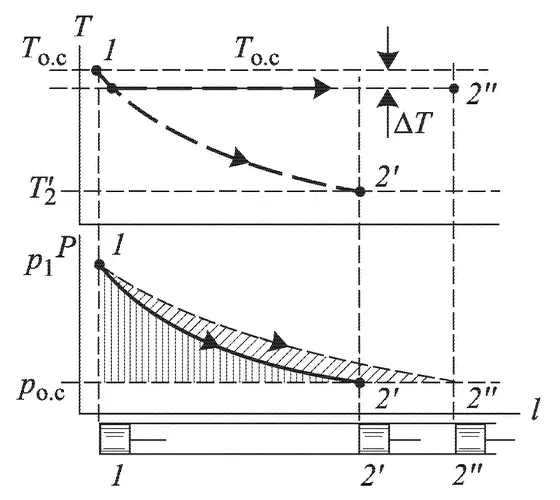

На рис. 5.7 показаны графики изменения температуры Т и давления р газа в процессе его расширения в цилиндре пневмоинструмента в зависимости от хода l поршня. Точка 1 соответствует начальному положению поршня, точки 2’ и 2” — конечным его положениям.

При адиабатном расширении (вертикальная штриховка) температура газа падает, так же как и давление, по мере движения поршня вправо. В конечной точке 2' давление снижается до атмосферного р О.С.., а температура — до Т О.С.значительно более низкой, чем Т О.С.. Отведенная в виде работы энергия Lад соответствует вертикально заштрихованной площадке. По первому закону термодинамики она будет равна уменьшению внутренней энергии газа: Lад = ΔU 1-2.
