Сергей Зимов - Азбука рисунков природы

Рассматривая рисунки трещин, мы анализировали ситуацию, когда трещина, выйдя из зоны с высокими значениями напряжений, стремится развернуться назад. Схожую ситуацию мы можем видеть на карте Московского метрополитена. Первоначально его рисунок появился в радиально-анизотропном поле, но со временем некоторые линии метро удлинялись, опережая расширение города, и их концы оказались у его границы. Поэтому они стали разворачиваться назад, туда, где потенциал (потребность в них) выше.

Из множества природных вариантов мы рассмотрели всего две схемы возникновения рисунков. В первой элементы появляются в точке касания потенциального рельефа пороговым, после чего в примыкающей области происходит разгрузка потенциала, и появление других элементов здесь исключается. Во втором варианте понятием порога мы не оперировали, а первоначальное появление линейных элементов задавалось. Развивались эти элементы в соответствии с потенциальным полем, разгружая его вокруг себя. Теперь рассмотрим вариант, когда элемент появляется при условии Е = Р , но разгрузка происходит лишь в точке касания, т. е. как только где-то выполняется условие Е = Р , тут же скачком в этой точке потенциальный рельеф обрушивается до нулевого уровня. Допустим, пороговый и потенциальный рельефы горизонтальны. В этом случае, как только выполнится условие Е = Р , на всем пространстве произойдет обрушение рельефа — разгрузка потенциала. Наше пространство можно раскрасить в зависимости от значений потенциала. Допустим, при E = 0 пространство белое, а при Е → Р оно плавно темнеет. Тогда только что описанный процесс будет выглядеть так: все пространство становится темнее и темнее, а затем разом белеет. Пространственной структуры не возникает. Если процесс наращивания потенциала задать непрерывным, то сразу после обрушения потенциальный рельеф вновь начнет воздыматься и через какое-то время опять выполнится условие Е = Р — система будет находиться в колебательном режиме — чем выше скорость наращивания потенциала, тем выше частота колебаний.

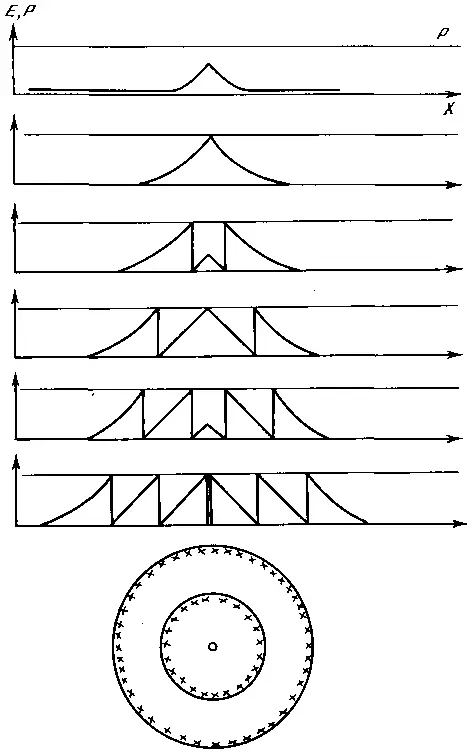

Теперь зададим неоднородные условия — выпуклый потенциальный рельеф, например в виде конуса (чем ближе к вершине, тем темнее). В этом случае разгрузка потенциала произойдет в его вершине — здесь образуется кратер (белое пятно), а затем при дальнейшем воздымании и расширении этого поднятия область разгрузки (пятно) будет расширяться. Чем положе рельеф и чем быстрее он воздымается, тем выше скорость расширения. Одновременно с этим в разгруженной части пространства значения потенциала вновь будут наращиваться (центр пятна вновь начнет темнеть), и в какой-то момент в центре рассматриваемой области опять выполнится условие Е = Р и т. д. В итоге возникнет структура из параллельных непрерывно расходящихся контрастных колец. Чем круче наклон первичного потенциального рельефа, тем меньше будет расстояние между кольцами. На рис. 134 показана динамика развития этой структуры в одномерном варианте (в разрезе).

Рис. 134

Подобный механизм можно проиллюстрировать известным явлением возникновения структур при ветровом повале леса. В районах с частым повторением сильных ветров деревья, как только они достигнут определенной высоты, не выдерживают их напора. Такие леса развиваются в колебательном режиме — после ветроповала лес восстанавливается и, достигнув критической высоты, вновь гибнет. Если же условия произрастания деревьев неоднородны в пространстве, то лесной массив состоит из разновозрастных медленно смещающихся полос зеленых деревьев, разделенных бурыми полосами бурелома.

Близкий пример — образование расходящихся волн лишайников на камне. Пятно лишайника разрастается. Со временем его центральная (старая) часть отмирает и образуется расширяющееся кольцо, затем в его центре возникает новое пятно лишайника и т. д. По этой же схеме возникают грибные «ведьмины» кольца.

Теперь представим ситуацию, когда Е может быть и больше и меньше Р. При Е = Р разгрузки потенциала не происходит, а меняется лишь качественное состояние территории, меняется ее «цвет». Если пороговый и потенциальный рельефы горизонтальны, то вся территория одновременно в момент достижения условия Е => Р перейдет в новое качественное состояние — изменит цвет. Если же пороговый или потенциальный рельеф расчленен (рис. 135), то к какому-то моменту на отрезках ab и cd поверхность будет находиться в одном качественном состоянии, а на отрезке bc — в другом. Появилась простейшая структура. Пример из этой серии — возникновение водоемов. Поверхность становится обводненной, когда уровень грунтовых вод (Е) превышает уровень земли (Р). Контур голубых водоемов и в природе и на карте соответствует линии, на которой выполняется условие Е = Р.
