Далее газовая труба проходит через обратный клапан, который удобно выполнить в виде гидравлического клапана. Также можно поставить фильтр сероводорода и счетчик газа. Затем биогаз можно подавать потребителям.

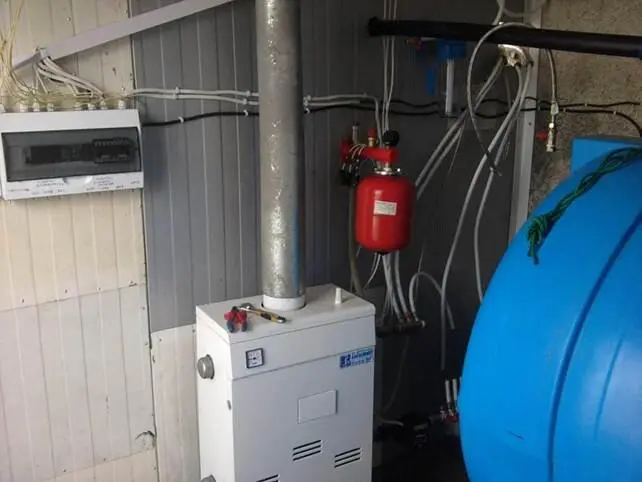

Газовый котел можно применить самый обычный, подстроив, если можно, количество подаваемого воздуха. Если происходит управление циркуляционным насосом, то логика такого управления совсем простая – включить насос, выключить. Но циркуляционные насосы не рассчитаны на стартстопный режим работы, поэтому могут сгореть. Так что желательно, хоть и дороже, поставить постоянно работающий циркуляционный насос и добавить вторую цепь байпасс, закорачивающую входной и выходной коллекторы. При этом на основную цепь теплообмена и на байпасс надо поставить электрически управляемые клапаны. Клапаны эти должна работать в противофазе по сигналу термодатчика в реакторе. Когда субстрат нагрелся, теплоноситель пускается по цепи байпасс, температура теплоносителя в котле поднимается, и автоматика котла выключает газ, экономя его расход. Как только падает температура субстрата, включается главная цепь теплообмена, в котел поступает остывший теплоноситель из теплообменника, и автоматика котла пускает и поджигает биогаз.

Управление электрическим нагревателями производится путем простого их включения или выключения.

Инертность нагрева субстрата в реакторе минимальна, так как соотношение теплоемкости субстрата в реакторе и теплоемкости электронагревателей или теплоносителя очень большое, почти бесконечное. Поэтому спокойно можно применять релейное управление нагревом.

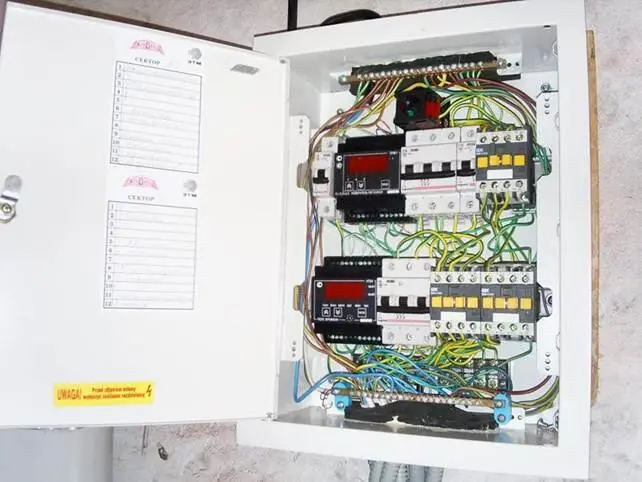

Также блок автоматики должен содержать программируемый таймер с необходимым количеством каналов, чтобы управлять расписанием включения гомогенизатора в подготовительной емкости, подающим насосом в подготовительной емкости и миксерами реактора.

Возможны самые различные модификации подобной конструкции, но принципы работы остаются теми же самыми. «Пути могут быть различны, но к единой устремимся цели!»

9. Промышленные конструкции.

Промышленные конструкции Вы вряд ли будете делать сами. Если Вы – конструктор профессионал, то эта книга – не для Вас, а если Вы – чайник, то Вам не стоит браться сразу за самостоятельное проектирование устройств стоимостью от нескольких сотен тысяч и до нескольких миллионов USD. Поэтому здесь мы опишем общие принципы конструкции и работы больших промышленных биогазовых установок, а также алгоритм их создания. Эдакая инструкция для продюсеров больших биогазовых установок.

Итак, у Вас возник регулярный источник большого количества органического сырья, и Вы где-то услышали, что на его утилизацию не только не надо тратиться, но можно еще и заработать в итоге. Для начала нужно проделать все, описанные выше, процедуры с сырьем, то есть подсчитать его суточный приход, заказать исследование его параметров. Параллельно надо поискать описание успешных проектов по анаэробной переработке такого сырья, по возможности проконсультироваться с людьми, вложившими деньги в такие проекты. Далее необходимо начать подыскивать исполнителей проекта. То есть тех, кто может спроектировать, построить, поставить оборудование, смонтировать и запустить биогазовую установку. Стоит рассмотреть несколько различных предложений. Вполне допустимо, когда биогазовую установку проектирует один коллектив, оборудование поставляют другие поставщики, строительные работы делает третья строительная организация, монтажные работы – четвертая и так далее. Но если выбрана не типовая европейская конструкция, которую сейчас успешно научились копировать китайцы, а более свежие разработки, то необходимо отдать все эти виды работ конструкторам и производителям биогазовых установок по новым оригинальным технологиям. Когда Вы определились с разработчиками и исполнителями, необходимо убедиться, что у Вас открыта линия финансирования, достаточная для того, чтобы спроектировать, построить и запустить биогазовую установку в кратчайшие сроки. Запомните: как только Вы потратите первые деньги, время будет работать против Вас. Окупаться установка начнет только после запуска. Но даже запуск не гарантирует начало окупаемости. Надо обеспечить к этому времени сбыт продукции, производимой биогазовой установкой. То есть, надо получить необходимые разрешения на продажу электроэнергии или биометана по «зеленому тарифу», утвердить каналы сбыта биогумуса. Только после этого начнется получение доходов. Поэтому «выбивать» все разрешения и лицензии надо параллельно с проектированием и строительством установки, чтобы к запуску все было утверждено.
