• Придать манекену нужную позу, перемещая и поворачивая сегменты конечностей (рис. 1.4).

Рис. 1.4.Сидящий манекен

• Изобразить элементы, положение и размер которых функционально заданы относительно сидящего человека. Клавиатуру нужно расположить под кистью руки, а монитор – на линии нормального взгляда на расстоянии около 60 см от глаз (рис. 1.5, а ). Размеры объектов удобно устанавливать, вводя точные значения в поля Object(s) Size (Размер объекта) на Property Bar (Панель свойств).

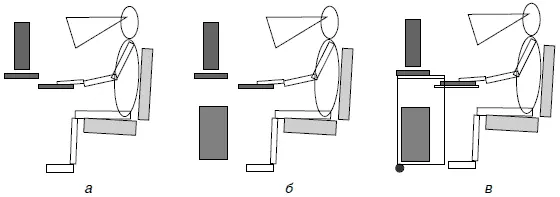

Рис. 1.5.Подгонка габаритов

На рисунке видно, что поверхность для установки клавиатуры должна находиться ниже, чем поверхность для установки монитора, поэтому для клавиатуры можно сделать полку, задвигаемую под основную столешницу. Таким образом решается задача минимальной глубины стола в нерабочем положении. Системный блок в таком случае удобно спрятать под стол и расположить вдоль – левая стенка будет обращена вперед, как и требовалось, а лицевая панель обращена вправо, что тоже достаточно удобно (рис. 1.5, б ).

Из рисунка ясно, что компьютер под столом не мешает сидящему человеку, а места для ног достаточно.

• Нарисовать контуры проектируемого стола. В данном случае важно лишь совпадение габаритов и положение некоторых элементов, поэтому достаточно составить схематичное изображение из прямоугольников. Для рассматриваемого примера имеют значение размеры столешницы и полки для клавиатуры, габариты монитора, контур системного блока и положение основания стола. Необходимо также обозначить колесные опоры, определяющие высоту основания стола над поверхностью пола (рис. 1.5, в ). Отдельные объекты проще добавить, пририсовывая их к ранее созданным элементам. Если выполнить команду View → Snap to Objects (Вид → Привязать к объектам), то новые объекты будут «прилипать» к уже существующим.

• Смоделировать размещение человека за столом перед монитором, перемещая отдельные элементы и изменяя их размеры. Возможно, стоит дополнить набросок еще одной или двумя проекциями: видом спереди и сверху. В результате должно появиться что-то, подобное изображению на рис. 1.6.

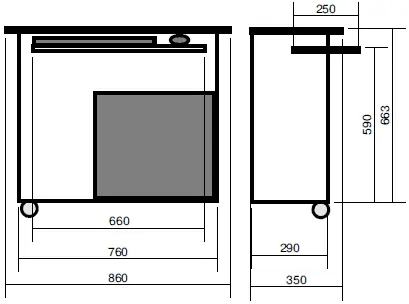

Рис. 1.6.Пример эскиза с габаритами

Программа CorelDRAW предоставляет для нанесения на рисунок размерных линий инструмент Dimension (Размерные линии), находящийся на всплывающей панели рисования кривых. Полученный эскиз пока далек от конструкции, а детали могут «висеть в воздухе». Из этого наброска, который предстоит уточнить с точки зрения композиции, в дальнейшем понадобятся только размеры.

Функционально совершенная мебель если и не красива, то по крайней мере не безобразна, а мера, как известно, – это соответствие количества качеству. Количеством применительно к окружающим предметам являются форма, размер, цвет и другие внешние свойства вещи. Качество – не что иное, как функциональность предмета, а мера в таком случае – человек. Обычно предметы оцениваются по двум принципам: удобно-неудобно и красиво-безобразно. Таким образом, человек словно примеряет вещь к своему телу и движениям, а также к своему представлению о том, какой она должна быть. Такая примерка – это эргономическая оценка, а сравнение со своими представлениями рождает оценку эстетическую.

Любой человек руководствуется некоторыми общими подсознательными критериями восприятия прекрасного, в основе которого лежит самый ранний универсальный жизненный опыт. Предметы с соотношением размеров, равным «золотому сечению», оцениваются большинством людей как пропорциональные, а имеющие более массивную нижнюю часть – как устойчивые.

Рассмотрим основы формальной композиции.

Завершенность композиции несложного предмета в том, что весь он решен цельно и воспринимается как естественно созданный. Если предмет состоит из нескольких частей, то каждая из них должна нести отзвук целого, соотносясь с этим целым. Когда детали предмета подобны, их объединяет похожесть, когда они различны, то объединяющим признаком становится контраст.

Например, в диване перекликаются форма сиденья, спинки и локотников. Фасад шкафа-купе состоит из дверей, некоторые из которых могут быть зрительно разделены на прямоугольные части (подобие); линейное обрамление каждой двери соотносится с треками, ограничивающими шкаф снизу и сверху (снова подобие), а контраст заполнения и обрамления дверей придает фасаду целостность (рис. 1.7).
