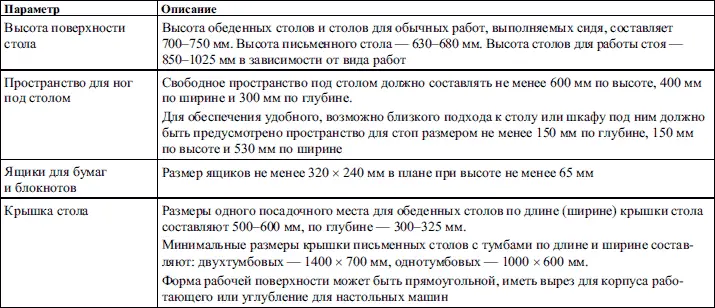

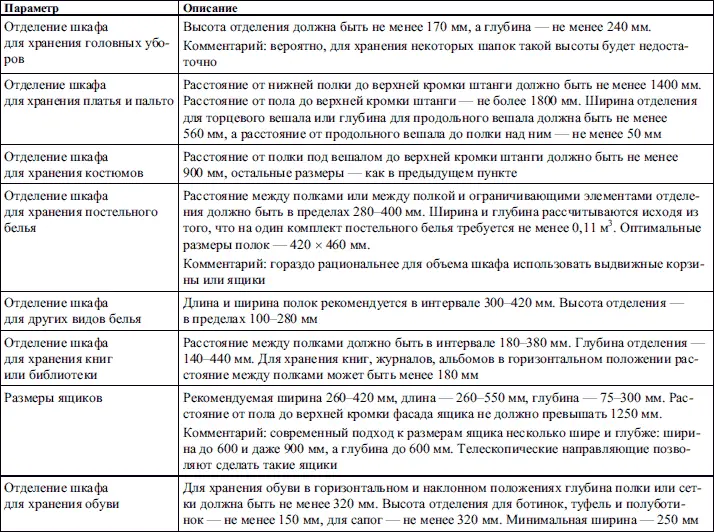

Некоторые сокращенные выдержки из этих документов с комментариями автора приведены в табл. 1.1 и 1.2.

Функциональные размеры, приведенные в стандартах, полезно осознать. Рекомендованная высота кухонного стола – 850 мм – должна быть удобна для среднестатистической хозяйки, но женщины бывают разные. При изготовлении мебели на заказ домашнему мастеру, да и любому дизайнеру-конструктору, нужно представлять этот размер несколько иначе: поверхность столешницы на кухне должна находиться на ширину ладони ниже локтя свободно опущенной руки хозяйки. При росте 150 или 180 см эта величина заметно отличается от обычной высоты кухонных гарнитуров.

Верхний край самого верхнего выдвижного ящика комода или шкафа-купе ограничивает свободный доступ в этот ящик. Предельная высота в данном случае на кулак ниже подмышечной впадины, что еще удобно в использовании. Достать что-либо со дна ящика, расположенного чуть выше, без помощи табурета уже будет невозможно.

Мебель, в отличие от одежды, не принято делать «по индивидуальным меркам». Однако интересно наглядно оценить функциональность создаваемого предмета и проверить свой замысел макетным методом. Для этого необходимо изобразить в масштабе человека и окружающие его предметы. Человечка желательно сделать с подвижными руками и ногами, а вещи и их детали – перемещаемыми. Тогда легко проследить все возможные случаи взаимодействия, увидеть, что удобно, а что мешает. До распространения компьютерных методов иногда делали объемные макеты мебели из пенопласта или картона, а «испытателем» служил шарнирный манекен. Можно пользоваться и эскизами на бумаге, хотя бы в одной типичной проекции.

На компьютере подобное моделирование выполняется быстро, просто и наглядно. Достаточно любой программы черчения или редактора векторной графики (CorelDRAW или Adobe Illustrator) и даже средств рисования Microsoft Office. Единственное требование к программе – удобство интерфейса. В этом отношении CorelDRAW даже удобнее, так как вращать и перемещать объекты можно с помощью мыши в рабочей области без использования меню и кнопок инструментов.

На примере программы CorelDRAW рассмотрим способ создания эскиза и эргономической оценки проекта компьютерного стола. Исходные функциональные требования к столу заданы заказчиком вполне конкретно: на столе должны размещаться жидкокристаллический монитор, клавиатура, мышь и системный блок. Другие вещи (принтер, колонки, диски, бумаги) на столе размещать не предполагается. К левой боковой стенке системного блока должен быть свободный доступ – этот компьютер часто используется для тестирования комплектующих и восстановления информации на жестких дисках. Стол, когда им не пользуются, должен занимать минимум места, особенно по глубине, ширина менее критична.

Для моделирования макета нужно создать новый документ и установить масштаб документа 1:10 или 1:20, чтобы изображение умещалось на странице, а на панели свойств и на линейках указывались его реальные размеры.

• Выполнив команду View → Grid and Ruler Setup (Вид → Установка сетки и линеек), в открывшемся окне Options (Настройки) выбрать пункт Rulers (Линейки) и нажать кнопку Edit Scale (Редактировать шкалу), а в дочернем окне Drawing Scale (Масштаб) установить необходимый масштаб.

• Создать «туловище», «голову» и «конечности» (размеры каждой из этих частей можно взять из антропометрических таблиц). Домашнему мастеру лучше снять мерки с реальных пользователей будущей мебели. В рассматриваемом примере используются размеры конкретного заказчика невысокого роста, поэтому высота сиденья меньше стандартных 43 см.

• Переместить центры поворота каждого элемента туда, где находятся суставы. Необходимо нарисовать линию взгляда, которая обычно направлена на 15° вниз от горизонтали, а область наиболее комфортного зрения представляет собой конус с углом 30°, осью которого является названная линия. Типичная проекция для подобной мебели – вид сбоку (в этом виде легко одновременно отследить позу человека, все значимые элементы и проблемные взаимодействия).
