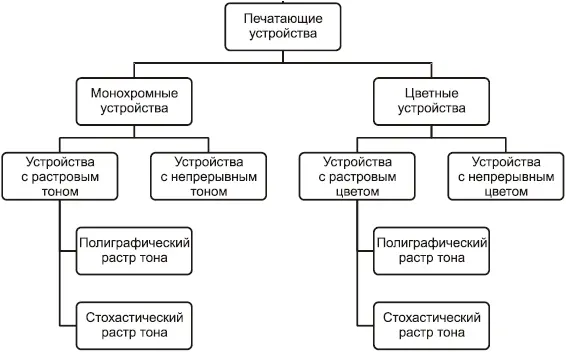

Рис. 1.1.2. Принципы формирования изображений печатающими устройствами

Приведенные на рис. 1.1.2 способы формирования изображений существенно отличаются друг от друга, поэтому устройства печати сложно сравнивать, пользуясь одной и той же системой показателей. Подробнее эти вопросы будут освещены в разд. 3.1.4, посвященном методам расчета параметров изображения в процессе подготовки его к выводу на печать. Там же рассматриваются и существенные для компьютерной графики особенности печатающих устройств каждой категории.

Устройством графического ввода называется периферийное устройство компьютера, позволяющее формировать новую информационную модель изображения и/или вносить изменения в существующую. Классификация таких устройств приведена на рис. 1.1.3.

Рис. 1.1.3. Классификация устройств графического ввода

Манипуляторы, строго говоря, не являются устройствами графического ввода. Они лишь позволяют перемещать на экране монитора специальный значок (курсор, указатель) и передавать в компьютер его координаты с той или иной частотой. Как правило, манипуляторы снабжены несколькими кнопками, позволяющими передавать в компьютер управляющие сигналы. Однако в подавляющем большинстве графических редакторов манипулятор управляет работой специальных графических инструментов, с помощью которых пользователь и воздействует на графическую модель. Поэтому традиционно манипуляторы относят к устройствам графического ввода.

Автоматические устройства графического ввода позволяют формировать новую информационную модель изображения без вмешательства пользователя и без графического редактора. К этой категории относят сканеры и цифровые камеры. Сканер формирует информационную модель пиксельного изображения по физическому оригиналу, в роли которого чаще всего выступают непрозрачные (отпечатки) и полупрозрачные (слайды, пленки) изображения.

Примечание

При работе с планшетными сканерами распространенной практикой является размещение на предметном стекле не изображения, а тех или иных предметов. В этом случае сканер можно рассматривать как вариант цифровой камеры, "фотографирующей" объемные объекты.

Основные характеристики сканера – аппаратное разрешение сканирования и точность восприятия цвета (см. разд. 3.1.4).

Цифровые фото– и видеокамеры обычно работают в автономном режиме, но при прямом подключении к компьютеру их можно рассматривать как устройства графического ввода. Особенно это относится к так называемым "цифровым задникам" – приставкам к традиционным широкопленочным камерам, с которыми работают в условиях фотостудии, формирующим очень большие по размеру информационные модели пиксельных изображений. Многие из них просто не оборудованы промежуточным устройством хранения данных. Основные характеристики цифровых камер – размеры растра в пикселах и точность восприятия цвета. Подробнее цифровые камеры рассматриваются в разд. 3.2.4.

Интерактивные устройства графического ввода отличаются от манипуляторов тем, что фиксируют на экране координаты не указателя, а кончика специального пера. Например, сенсорный экран, представляющий собой гибрид графических устройств ввода и вывода, – монитор, экран которого способен воспринимать касания и степень нажима, а также координаты точки, в которой этот нажим осуществляется. Пользователь имеет возможность «рисовать» по нему пером, может фиксировать силу нажима, а графический планшет — не только силу нажима, но и углы наклона пера к плоскости планшета и разворота пера вокруг своей оси. Сколка представляет собой графический планшет больших размеров, приспособленный для кодирования чертежей. Аппаратное и программное обеспечение сколки позволяет формировать векторную информационную модель изображения, но для работы с ней требуется специальная подготовка (см. главу 2.1).

Методы и средства компьютерной графики востребованы в любой сфере человеческой деятельности, где используются изображения. Но в некоторых из них применение компьютерной графики особенно перспективно. Больше всего это касается областей, в которых основную роль играют объекты визуальной коммуникации. Визуальная коммуникация представляет собой информационный процесс, при котором информация передается от источника (автора) потребителю через зрительный канал. Объект визуальной коммуникации, несущий в себе эту информацию, называется изображением. В последующих подразделах дается краткий обзор некоторых прикладных областей, в которых важность визуальной коммуникации привела к интенсивному применению средств компьютерной графики.
