Примечание

Для поиска нужных работ в списке можно воспользоваться комбинацией клавиш Ctrl+F.

Следующая страница содержит список всех выбранных на предыдущем этапе работ. Здесь необходимо указать объемы выполняемых работ (единицы измерения указаны программой). С помощью соответствующих раскрывающихся списков можно выбрать тип материалов для ремонта (отечественные или импортные) и исполнителя работ (наемная бригада или профессиональная фирма).

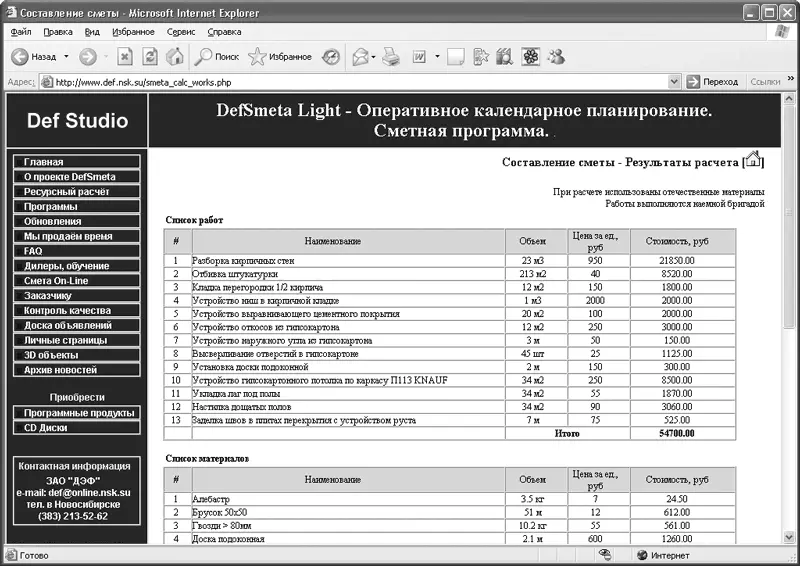

Когда объемы работ указаны (только после этого), снова воспользуйтесь ссылкой Далее – откроется страница с готовыми сметами работ и материалов (рис. 4.31).

Рис. 4.31.Готовые сметы работ и материалов

Всего за два этапа вы получили сметы на работу и материалы. Результат можно распечатать средствами браузера или скопировать в Microsoft Word или Microsoft Excel.

Расчет сметы в режиме on-line, несмотря на невысокую точность, обладает преимуществами – быстротой выполнения, простотой и возможностью использования при отсутствии программных продуктов на компьютере.

Нередко при ремонте частных домов или коттеджей при внутренней и наружной отделке приходится заниматься облицовочными работами – укладкой плитки на окружающей коттедж площадке, укладкой облицовочных материалов из гипсокартона на стены комнат, размещением черепицы на крыше и т. д. Иногда заказчик предпочитает выложить двор или стены плиткой замысловатой формы, при которой исполнителю сложно рассчитать, сколько ее нужно и как лучше ее разместить.

В этой главе рассмотрены небольшие программы, которые автоматизируют облицовочные работы.

Рассмотрим утилиту «Проектировщик тротуарной плитки», предназначенную для вычерчивания плиток произвольной формы и автоматического заполнения данной плиткой указанной области.

С помощью «Проектировщика тротуарной плитки» можно:

• рисовать плитки любой конфигурации;

• задавать предварительное взаимное размещение плиток при укладке;

• выполнять узоры на уложенной плитке путем изменения цветов для отдельных плиток;

• автоматически подсчитывать требуемое количество плиток (с учетом цветов и частей плиток);

• оставлять пустые участки (например, для клумб или деревьев) произвольной формы внутри уложенной плитки;

• распечатывать проект.

При использовании программы есть ограничения. Демоверсия не может учитывать технологические зазоры между плитками или составлять узоры из плиток разной формы. В пределах одного участка нельзя задавать области, заполненные разным типом плитки. Однако в общем утилита «Проектировщик тротуарной плитки» – удобное программное средство для автоматизации укладки керамической плитки и паркета.

Работу с этой программой можно разделить на три этапа.

1. Создание рисунка (формы) плитки.

2. Создание узора из данной плитки (имеется в виду способ размещения плиток друг относительно друга).

3. Создание собственно проекта укладки. Для этого необходимо вычертить область, которая будет заполнена плиткой, выбрать узор и указать начальную точку. Все остальное «Проектировщик тротуарной плитки» выполнит самостоятельно.

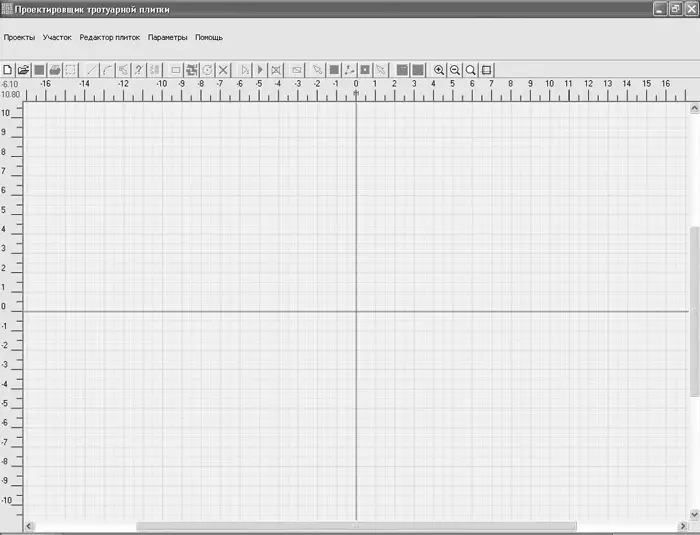

После установки и запуска «Проектировщика тротуарной плитки» откроется главное окно программы (рис. 5.1).

Рис. 5.1.Главное окно программы

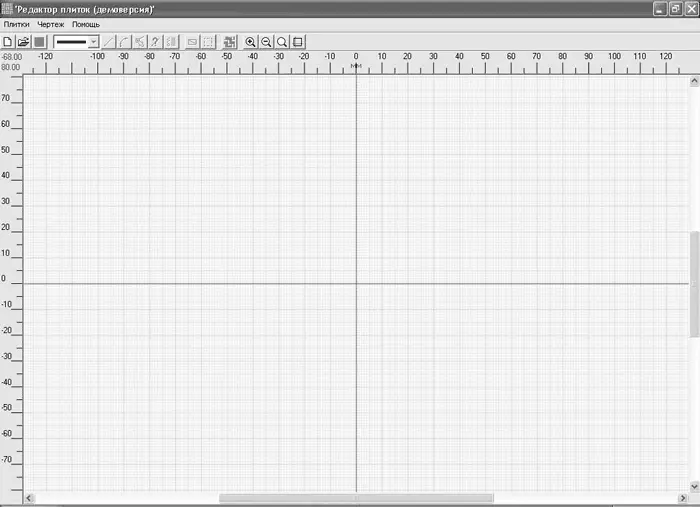

Начинать процесс укладки необходимо с построения профиля одной плитки. Для этого нужно вызвать окно Редактор плиток (рис. 5.2), выполнив одноименную команду меню.

Рис. 5.2.Редактор плиток

В этом окне вычерчивается и сохраняется контур тротуарной плитки или доски паркета. Чтобы нарисовать плитку, ее нужно создать (команда Плитки → Новая) или открыть уже существующую (команда Плитки → Открыть), после чего отредактировать.

В качестве примера рассмотрим существующую в программе конфигурацию плитки в виде прямоугольника. Выполните команду Плитки → Открыть – появится окно, содержащее список ранее разработанных плиток различной формы (рис. 5.3).
