Рассмотрим еще одно приложение для генерации ландшафта – CyberMotion 3D-Designer. Принцип работы в нем не отличается от рассмотренной выше программы и базируется на создании элементов ландшафта с помощью настроек параметров в специальных окнах. Чтобы можно было получить разнообразие ландшафтов, программа содержит обширную и гибкую систему настройки параметров.

CyberMotion 3D-Designer создана компанией Reinhard Epp Software и предназначена не только для визуализации ландшафтов. Познакомиться с программой можно на сайте разработчика по адресу http://www.3d-designer.com, здесь же можно скачать ее ознакомительную версию.

Кратко рассмотрим, как в данной программе сгенерировать ландшафт и сохранить его в виде изображения, чтобы использовать в других программах ландшафтного дизайна.

Запустите приложение, щелкнув кнопкой мыши на соответствующем значке на Рабочем столе, – откроется главное окно CyberMotion 3D-Designer (рис. 15.19).

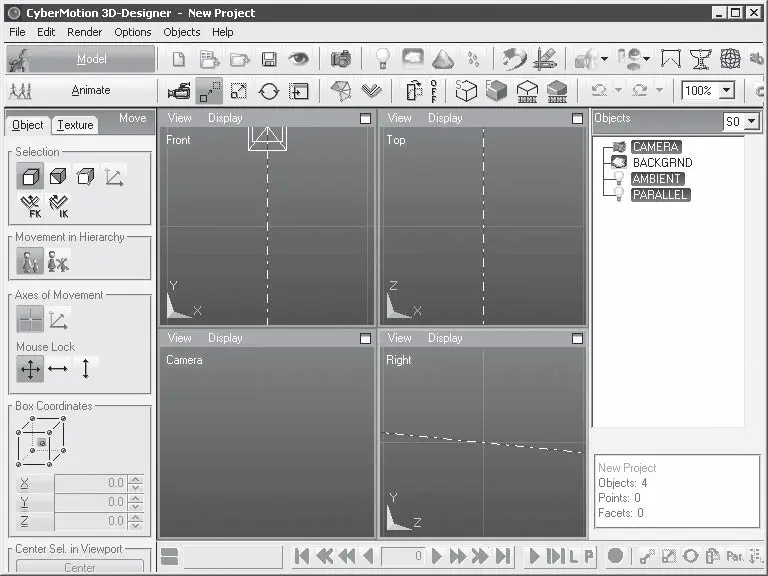

Рис. 15.19.Главное окно программы CyberMotion 3D-Designer

Рабочая область программы разделена на три окна: Front (Прямо), Top (Сверху) и Right (Справа), представляющих три проекции сцены, и окно вида камеры Camera (Камера). Над рабочей областью расположена панель с инструментами, обеспечивающая быструю и удобную работу с приложением.

Нажмите кнопку Landscapes (Ландшафты) на панели инструментов программы – откроется окно с настройками формы и типа рельефа (рис. 15.20).

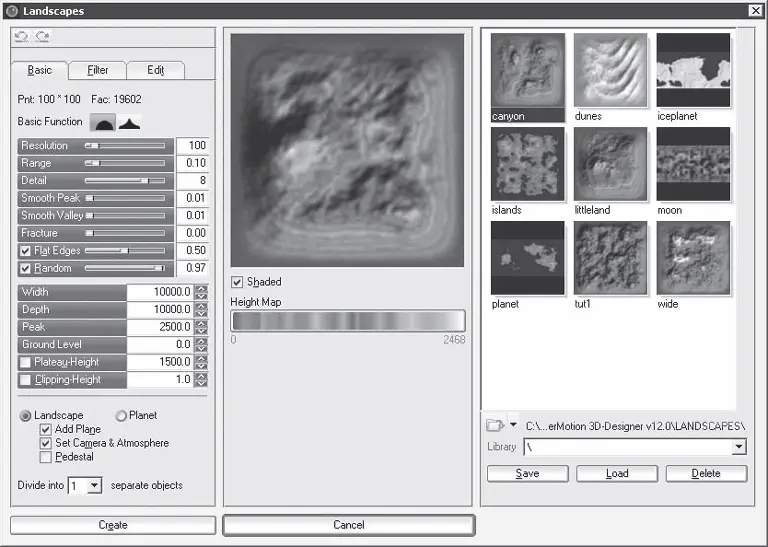

Рис. 15.20.Окно Landscapes (Ландшафты)

В правой части данного окна представлены возможные типы ландшафтного рельефа, которые можно создавать с помощью программы CyberMotion 3D-Designer. В центре окна находится область просмотра выбранного рельефа, а в левой части – элементы управления настройками рельефа, с помощью которых можно сформировать различные формы рельефа.

В правой части окна выберем форму создаваемого рельефа и его специфические особенности, дважды щелкнув кнопкой мыши на миниатюре, например на Islands (Острова), – в центральной части в области просмотра отобразится выбранный ландшафт.

С помощью ползунковых регуляторов в левой части окна сформируйте форму островов, их количество, расположение и поэкспериментируйте с настройками, добиваясь нужного результата.

Нажав кнопку Create (Создать), закончите формирование рельефа и закройте окно Landscapes (Ландшафты) – возникнет небольшое информационное окно (рис. 15.21), в котором следует нажать кнопку Name (Имя), чтобы присвоить имя ландшафту.

Рис. 15.21.Информация об объекте и присвоение ему имени

В главном окне программы в рабочей области на проекциях отобразится сгенерированный ландшафт с учетом выполненных настроек (рис. 15.22).

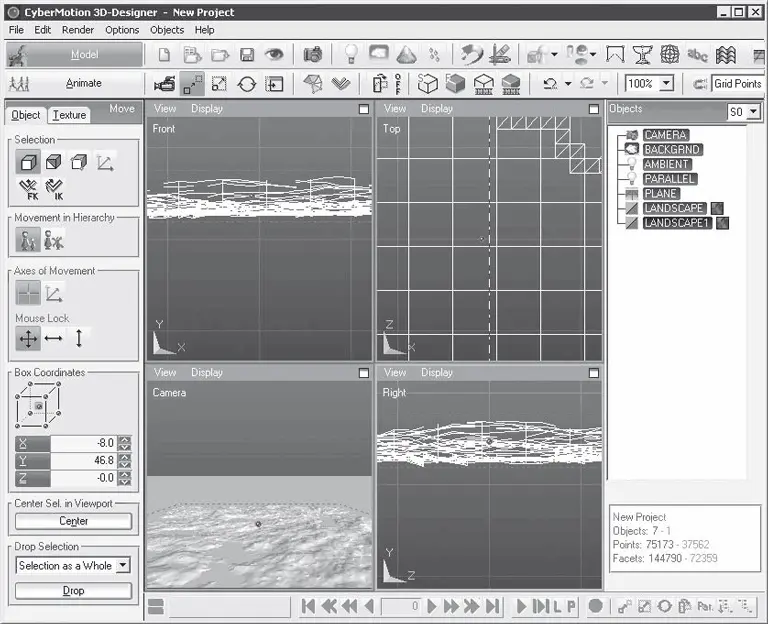

Рис. 15.22.Главное окно программы CyberMotion 3D-Designer с примененными настройками рельефа

Нажмите кнопку Background (Фон) на панели инструментов программы – откроется окно с настройками фона (рис. 15.23), в правой части которого можно выбрать исходную картинку фона.

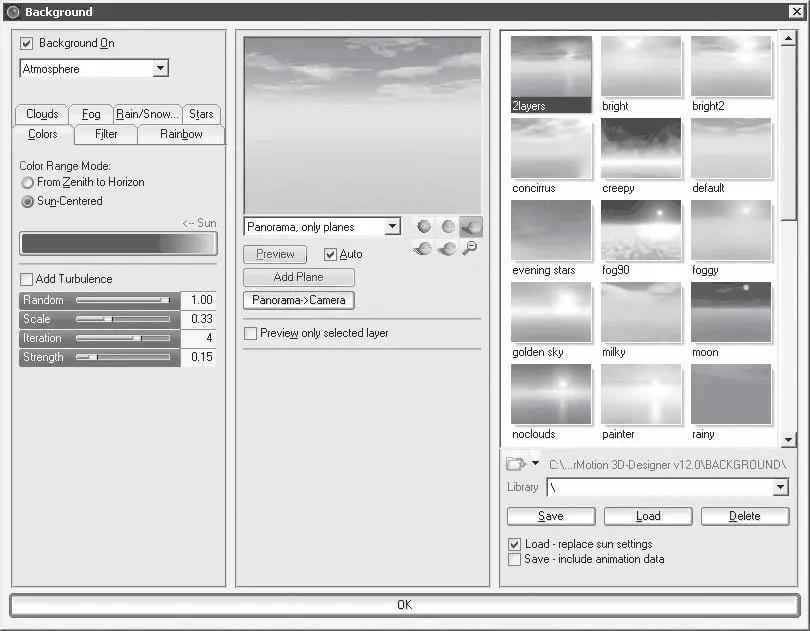

Рис. 15.23.Окно настройки параметров Background (Фон)

В центральной части данного окна расположена область предварительного просмотра и элементы ее настройки. В левой части окна Background (Фон) содержатся элементы управления настройками фона. Все настраиваемые параметры распределены по тематическим вкладкам, на которых настраивается соответствующий параметр. Доступны настройки Fog (Туман), Clouds (Облака), Rain/Snow (Дождь/снег) и некоторые другие.

Если дважды щелкнуть кнопкой мыши на миниатюре с изображением фона, например на Bright 2 (Яркость 2), то в центральной части окна в области просмотра появится выбранное изображение.

Переключаясь между вкладками в левой части окна, следует настроить параметры компонентов, облаков, тумана и других, применяя разнообразие настроек и выбирая подходящие значения параметров.

Настроив фон и удовлетворившись результатом, просмотрев его в области предварительного просмотра, следует нажать кнопку OK – окно Background (Фон) закроется, а на экране снова окажется главное окно программы CyberMotion 3D-Designer.
