Вы можете изменить заданный по умолчанию стиль таблицы ( STANDARD) или создать новый. Для этого запустите команду TABLESTYLE, введя ее с клавиатуры в командную строку, или с помощью ленты, нажав кнопку Tab le Style(Стиль таблицы) на вкладке Annotate(Аннотация) в группе Tables(Таблицы). После запуска команды любым из предложенных способов на экране появляется диалоговое окно Table Style(Стиль таблицы) (рис. 4.50).

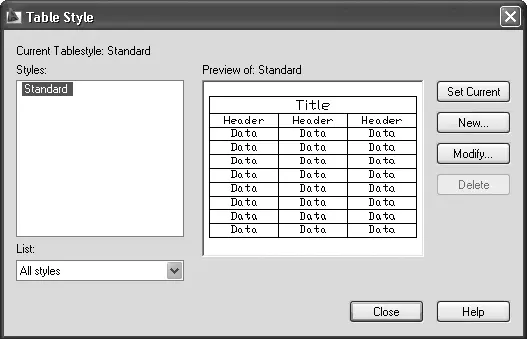

Рис. 4.50. Диалоговое окно Table Style (Стиль таблицы)

Для создания стиля таблицы следует нажать кнопку New(Новый) и в появившемся окне Create New Table Style(Создать новый стиль таблицы) ввести имя нового стиля. Вы можете задать в качестве отправной точки существующий стиль таблицы, для чего следует выбрать его из списка Start With(Начать с).

После нажатия кнопки Continue(Продолжить) появляется диалоговое окно New Table Style(Новый стиль таблицы) (рис. 4.51).

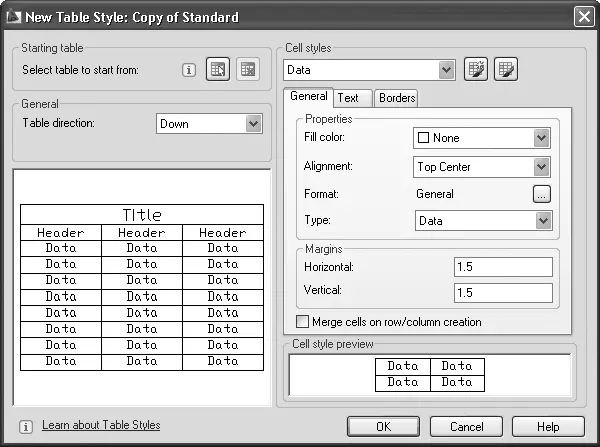

Рис. 4.51. Окно настройки нового стиля таблицы

Если в окне Table Style(Стиль таблицы) (см. рис. 4.50) нажать кнопку Modify(Изменить), появится окно Modify Table Style(Изменить стиль таблицы), содержащее такие же параметры, что и окно New Table Style(Новый стиль таблицы).

В правой части окна, в области Cell styles(Стили ячейки), расположен раскрывающийся список. В зависимости от выбранного в нем пункта на вкладках ниже отображаются настройки строк различных типов:

• Data(Данные) – строки с данными;

• Header(Заголовок) – заголовки столбцов;

• Title(Название) – название таблицы.

Рассмотрим порядок работы с мастером извлечения данных.

1. Запустите команду вставки таблицы в рисунок (допустим, что рисунок содержит некоторые объекты, атрибуты которых вы хотели бы внести в эту таблицу (рис. 4.52)). Откроется диалоговое окно Insert Table(Вставить таблицу).

Рис. 4.52. Исходные объекты, свойства которых необходимо извлечь в таблицу

2. В области Insert options(Варианты вставок) установите переключатель в положение From object data in a drawing (Data Extraction)(Из данных объектов чертежа (Извлечение данных)) и щелкните на кнопке OK.

3. В первом окне мастера установите переключатель в положение Create a new data extraction(Создать новое извлечение данных). Нажмите кнопку Next(Далее), в появившемся окне задайте имя для сохраняемого файла с данными и при необходимости измените его расположение.

4. В следующем окне мастера установите переключатель в положение Select objects in the current drawing(Выбрать объекты в текущем чертеже) и нажмите находящуюся рядом кнопку. Выделите интересующие вас объекты и нажмите клавишу Enter. В окне мастера нажмите кнопку Next(Далее).

5. На третьем шаге мастера вы увидите список выделенных объектов, который при необходимости можно скорректировать. Нажмите Next(Далее).

6. В следующем окне с помощью флажков выберите свойства выделенных объектов, которые вы хотите извлечь в таблицу, например Area(Площадь). Щелкните на кнопке Next(Далее).

7. В пятом окне мастера вы увидите сформированную таблицу. Здесь можно упорядочить и отфильтровать данные, добавить вычисляемые поля, создать внешние ссылки (для этого следует нажать кнопку Link External Data(Присоединение внешних данных), которая приведет к открытию одноименного окна). Выполнив необходимые настройки, нажмите кнопку Next(Далее).

8. В шестом окне мастера установите флажок Insert data extraction table into drawing(Вставить таблицу извлеченных данных в чертеж), после чего нажмите кнопку Next(Далее).

9. Мастер позволит вам откорректировать стиль, форматирование и структуру таблицы. Выполнив необходимые изменения, щелкните на кнопке Next(Далее).

10. После нажатия в заключительном окне мастера кнопки Finish(Завершить) укажите расположение таблицы на рисунке. В итоге получится таблица, подобная представленной на рис. 4.53.

Рис. 4.53. Таблица извлеченных из рисунка площадей объектов
