В нижней левой части графического экрана отображается указатель пользовательской системы координат (ПСК) (см. рис. 1.3.) По умолчанию в программе AutoCAD используется МСК – мировая система координат (WCS – World Coordinate System), ее указатель расположен в точке с координатами (0; 0; 0).

Справа и снизу от графического экрана находятся полосы прокрутки , предназначенные для перемещения по чертежу. По умолчанию полосы прокрутки не отображаются, поэтому при первом запуске вы их не увидите.

В самом низу окна расположена строка состояния с набором кнопок для управления отображением чертежа.

Программа AutoCAD позволяет пользователю самому определить цвет различных элементов рабочего окна. Для этого выполните следующие действия.

1. Щелкните на кнопке меню с буквой «А» в левом верхнем углу окна программы. Появится меню для выбора команд управления программой.

2. Выполните команду меню Tools→ Options(Сервис → Параметры).

3. В открывшемся диалоговом окне перейдите на вкладку Display(Экран) (рис. 1.4).

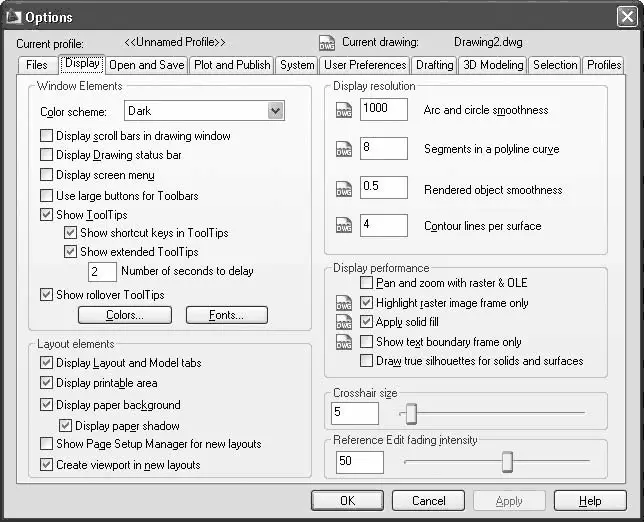

Рис. 1.4. Вкладка Display (Экран) диалогового окна Options (Параметры)

4. В области Window Elements(Элементы окна) щелкните на кнопке Colors(Цвета).

5. В появившемся окне Drawing Window Colors(Цвета окна чертежа) выберите в списке Context(Контекст) разновидность окна программы, в списке Inteface element(Элемент интерфейса) – элемент и затем в раскрывающемся списке Color(Цвет) нужный вам цвет.

Так, например, чтобы изменить фон пространства модели на белый, необходимо в списке Context(Контекст) выбрать пункт 2D model space(Пространство двухмерной модели), в списке Inteface element(Элемент интерфейса) – Uniform background(Однородный фон) и в списке Color(Цвет) – White(Белый). При этом в поле Preview(Предварительный просмотр) цвет фона изменится на белый (рис. 1.5).

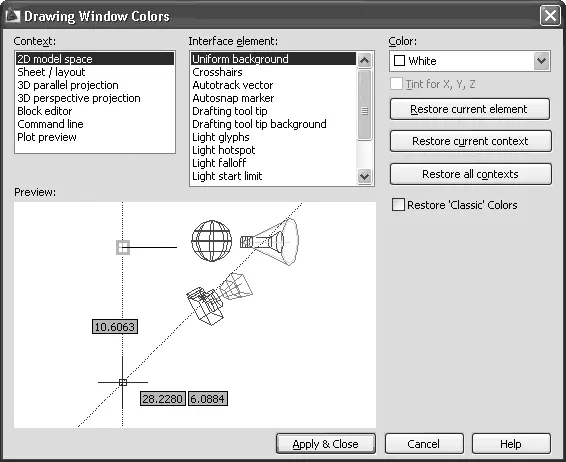

Рис. 1.5. Изменение фона пространства модели

6. Нажмите кнопку Apply & Close(Принять и закрыть) для сохранения изменений и выхода из диалогового окна.

Примечание

В области Window Elements (Элементы окна) вы также можете включить отображение полос прокрутки, установив флажок Display scroll bars in drawing window (Отображать полосы прокрутки на графическом экране).

Чтобы перейти к классическому виду рабочего окна программы, щелкните на кнопке меню с буквой «А» и выполните команду Tools→ Workspaces→ AutoCAD Classic(Сервис → Рабочее пространство → Классический AutoCAD). Окно программы отобразится в классическом виде, более привычном для пользователей прежних версий (рис. 1.6).

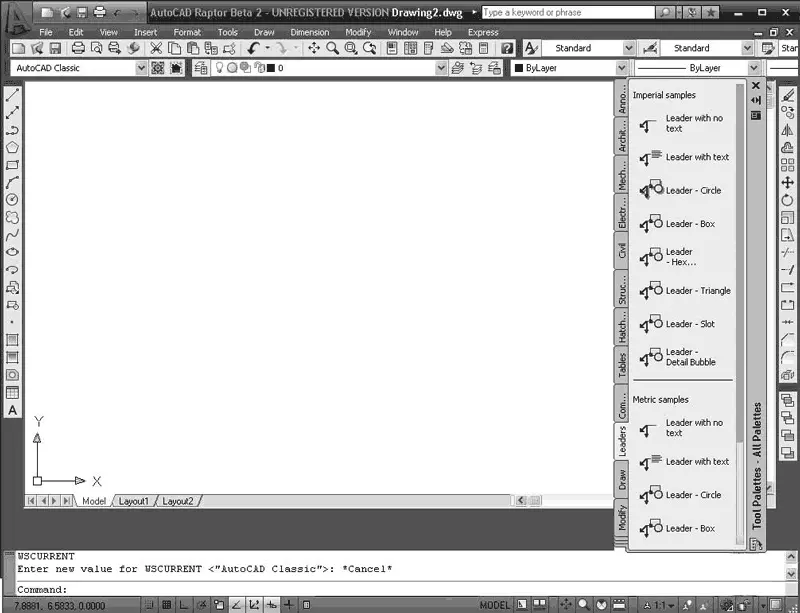

Рис. 1.6. Классический вид окна программы AutoCAD

Познакомимся с ним подробнее.

Строка меню включает в себя множество пунктов для вызова различных команд и открытия диалоговых окон.

Рассмотрим имеющиеся в программе пункты меню.

• File(Файл). Здесь находятся команды обработки файлов: создания, сохранения, восстановления. Кроме того, это меню содержит команды, используемые для печати документов.

• Edit(Правка). Пункты данного меню позволяют выполнять стандартные для Windows операции работы с буфером обмена (вырезать, копировать, вставить), а также специальные вставки. Здесь также расположены команды поиска, выделения и удаления.

• View(Вид). С помощью команд данного меню вы можете управлять отображением объектов на экране. Здесь расположены такие подменю, как Zoom(Зумирование), Pan(Панорамирование) и др. В этом же меню находятся команды регенерации чертежей. Кроме того, меню View(Вид) содержит команду Toolbars(Панели), при выборе которой на экране отображается диалоговое окно Customize User Interface(Настройка интерфейса пользователя); с помощью данного окна вы сможете создавать собственные меню, панели инструментов, назначать сочетания клавиш для быстрого вызова команд и окон, а также редактировать имеющиеся. Более подробно об этом диалоговом окне будет рассказано ниже.

• Insert(Слияние). Команды этого меню позволяют вставлять в поле чертежа блоки и объекты, созданные ранее в сторонних приложениях, а также импортировать в AutoCAD различные файлы.
