Откройте пример, над которым мы все время работаем, и сделайте активным этаж, в котором построена крыша, выполнив команду Этаж → Актуальный этаж-Чердачное помещение или просто выбрав пункт Чердачный этаж из раскрывающегося списка этажей на горизонтальной панели инструментов. Перейдите в режим конструирования, если проект находился в режиме дизайна. Не забывайте, что вы также можете загрузить рассматриваемый пример с компакт-диска.

В гл. 1 рассказывалось, что для построения слуховых окон существует специальная вариантная кнопка (см. рис. 1.42), собирающая воедино все команды, реализующие различные типы слуховых окон. С помощью этих команд вы можете строить слуховые окна следующих типов.

• Односкатное слуховое окно.

• Двускатное слуховое окно.

• Вертикальное слуховое окно.

• Круглое слуховое окно.

• Треугольное слуховое окно.

• Трапециевидное слуховое окно и пр.

Принцип построения всех слуховых окон идентичен, поэтому далее будет рассмотрен только один пример создания слухового окна. Со всеми остальными вы можете ознакомиться самостоятельно сразу после выполнения примера или же по мере надобности при выполнении каких-либо своих проектов.

Внимание!

Будьте внимательны при выборе типа слухового окна, размещаемого на крыше. Некоторые из слуховых окон при определенных условиях не могут быть построены на крыше (точнее говоря, программа их все-таки построит, но построенные объекты будут выглядеть непропорциональными или иметь глубокие взаимные пересечения с другими окружающими объектами). К примеру, односкатные слуховые окна не могут быть созданы на не очень высокой крыше (такой, скажем, как над западным крылом нашего дома). Точно так же, как и трапециевидное слуховое окно не может быть расположено на слишком узком скате крыши и т. п.

1. Убедитесь, что активным на данный момент является этаж, содержащий крышу, а отображение самой кровли включено. Отключите отображение деревянного каркаса крыши – пока что оно нам только мешает.

2. Вызовите команду Двускатное слуховое окно

из группы команд для построения слуховых окон.

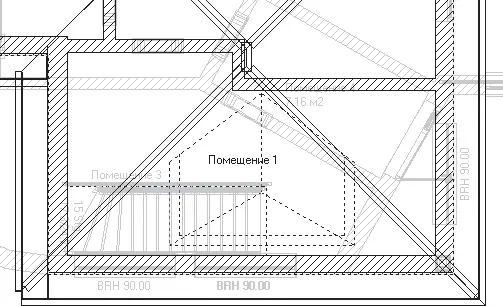

3. Переведите указатель на южную сторону крыши. Как обычно, за указателем будет перемещаться фантом будущего слухового окна с размерами по умолчанию. Фантомы слуховых окон изображаются тонкими штриховыми линиями (рис. 4.44). Фантом любого слухового окна привязан левым нижним углом к указателю – именно левый нижний угол и определяет первую характерную точку, которую требуется зафиксировать при размещении слухового окна на крыше.

Рис. 4.44. Фантом слухового окна с размерами по умолчанию

4. Щелкните кнопкой мыши на поверхности названной стороны крыши, левее от ее середины, так, чтобы правая кромка слухового окна чуть-чуть не доставала до конька крыши (см. рис. 4.44).

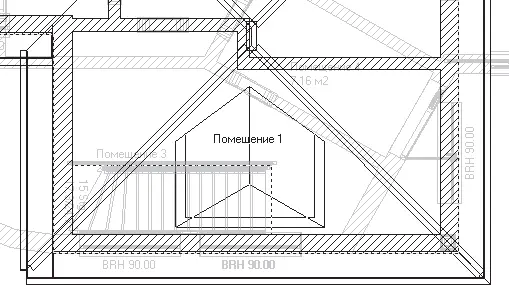

5. Сразу после фиксации первой точки фантом обретет привычные очертания – тонкие серые линии. Причем теперь точка привязки фантома слухового окна находится в правом нижнем его углу. Растяните фантом вправо так, чтобы его середина приблизительно совпала с серединой ската крыши (рис. 4.45). Щелкните кнопкой мыши, чтобы зафиксировать вторую характерную точку.

Рис. 4.45. Фиксация слухового окна на крыше

Внимание!

Следите за тем, чтобы первая характерная точка слухового окна была зафиксирована внутри чердачного помещения, другими словами, за внешней стеной (не на стене и не снаружи). Иначе программа не сможет построить слуховое окно правильно.

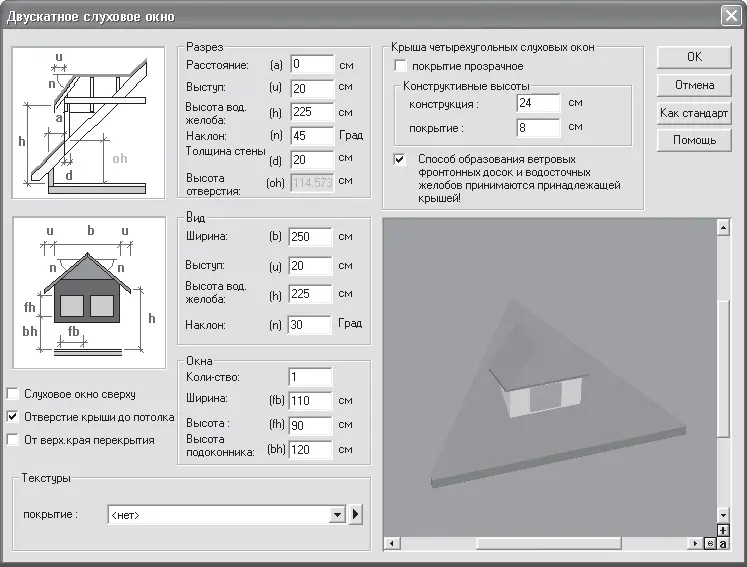

6. После второго щелчка кнопкой мыши откроется окно Двускатное слуховое окно (рис. 4.46), в котором предоставлены дополнительные возможности настройки данного окна. Области Разрез и Вид предназначены для более точного редактирования размеров создаваемого окна. В области Окна настраиваются количество и размеры окон чердачного помещения, а раскрывающийся список покрытие в области Текстуры позволяет выбрать текстуру для покрытия чердачного помещения.

Рис. 4.46. Настройка параметров двускатного слухового окна

7. В поле Ширина (fb) в области Окна введите 75, а в поле Коли-ство – 2. В раскрывающемся списке Покрытие отыщите и выберите ту же текстуру, которую вы присваивали для покрытия всей крыши в предыдущем разделе.
