· Highlight raster image frame only – управляет подсветкой растровых изображений при их выборе. При установке флажка подсвечиваются только границы растра. Текущее значение параметра хранится в системной переменной IMAGEHLT;

· Apply solid fill – управляет закраской плоских фигур и полилиний ненулевой ширины. При установке флажка показывается закраска. Текущее значение параметра хранится в системной переменной FILLMODE;

· Show text boundary frame only – управляет отображением текста на экране. При установке флажка отображаются только границы текстов. Текущее значение параметра хранится в системной переменной QTEXTMODE;

· Draw true silhouettes for solids and surfaces – настраивает отображение контура трехмерного объекта. При установке флажка вычерчиваются кромки силуэтов тел и поверхностей. Текущее значение параметра хранится в системной переменной DISPSILH.

• В области Crosshair size устанавливается размер перекрестья в процентах от размера экрана.

• В области Reference Edit fading intensity устанавливается затенение при редактировании ссылок.

Тренинг-система

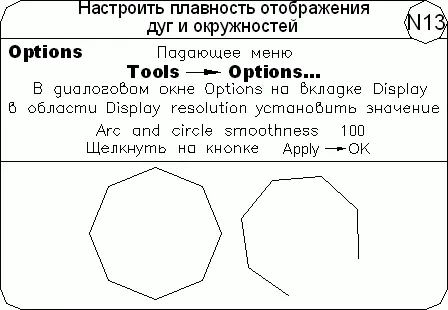

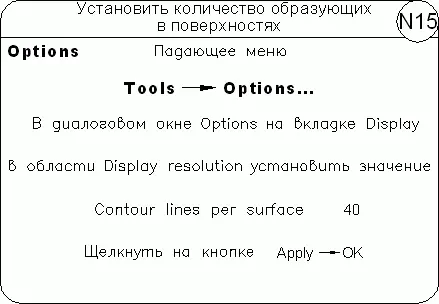

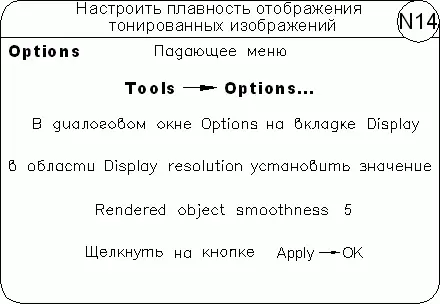

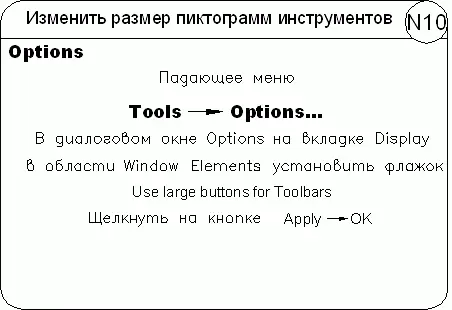

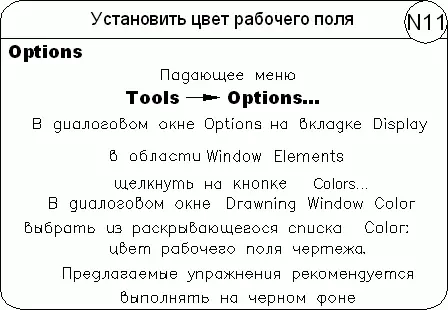

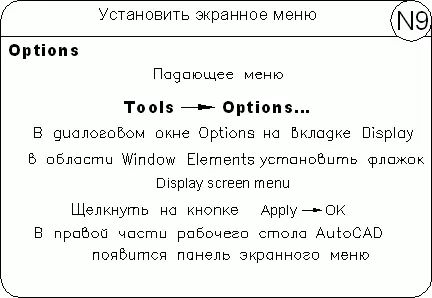

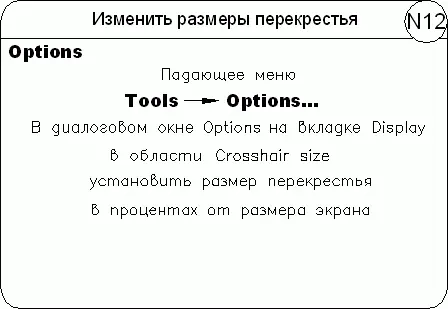

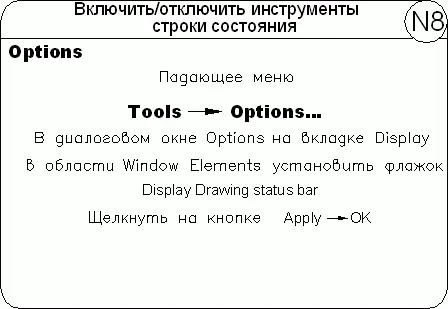

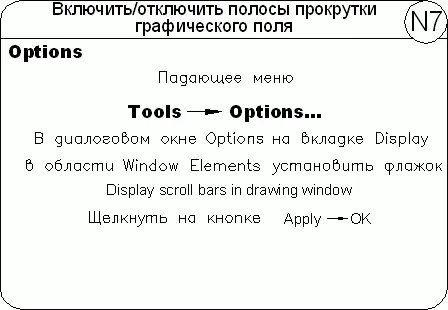

Выполните упражнения N7–N15 из раздела 1.

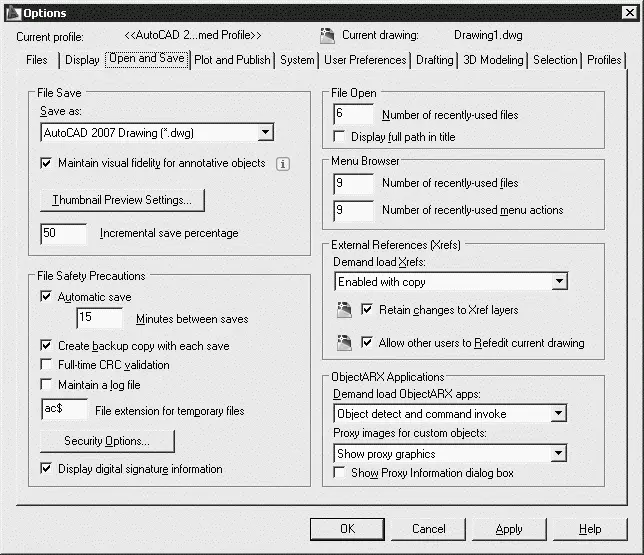

Вкладка открытия и сохранения файлов Open and Save диалогового окна Options показана на рис. 3.5.

Рис. 3.5.Диалоговое окно настройки параметров открытия и сохранения файлов

На ней осуществляется настройка следующих параметров.

• В области File Save – параметры сохранения файлов:

· в списке Save As: устанавливается сохранение файлов в заданном формате;

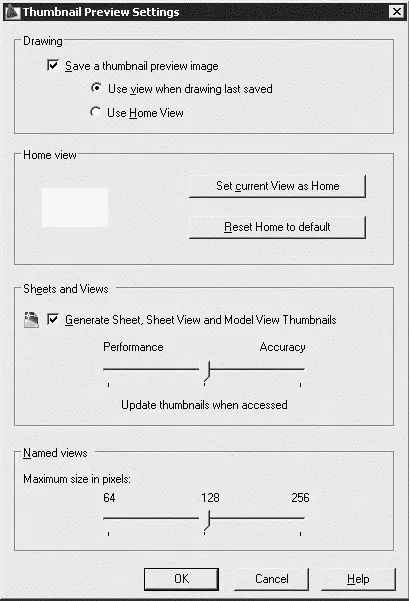

· кнопка Thumbnail Preview Setings… загружает одноименное диалоговое окно (рис. 3.6), осуществляющее настройку образцов для просмотра. Флажком Save a thumbnail preview image назначается создание образца для просмотра. Флажком Generate Sheet, Sheet View and Model View Thumbnails – создание образцов листов и видов листа/модели. Ниже расположенная линейка регулирует Perfomance – производительность и Accuracy – точность;

· в поле Incremental save percentage определяется процент для быстрых сохранений.

• В области File Safety Precautions определяются меры предосторожности при сохранении:

Рис. 3.6.Диалоговое окно настройки образцов для просмотра

· Automatic save – включение функции автоматического сохранения файла;

· Minutes between saves – определение интервала между сохранениями в минутах;

· Create backup copy with each save – обеспечение создания резервных копий;

· Full-time CRC validation – осуществление постоянной проверки контрольной суммы;

· Maintain a log file – ведение файла журнала;

· File extension for temporary files – определение расширения для временных файлов;

· кнопка Security Options… – загрузка одноименного диалогового окна, предназначенного для определения параметров безопасности, в котором можно задать пароль для открытия текущего чертежа или цифровую подпись;

· Display digital signature information – отображение информации о цифровой подписи.

• В области File Open: Number of recently-used files – определяется количество последних файлов, указываемых в падающем меню, Display full path in title – назначаются полные пути в заголовках.

• В области External References (Xrefs) определяются следующие параметры внешних ссылок:

· в списке Demand load Xrefs: – управление подгрузкой файлов внешних ссылок. Выбирается одно из значений: Disabled – запрещено, Enabled – разрешено или Enabled with copy – разрешено с копированием;

· Retain changes to Xref layers – сохранение изменений слоев ссылок;

· Allow other users to Refedit current drawing – разрешение редактирования рисунка как ссылки.
