В области Search paths, file names, and file locations: содержатся тематические заголовки путей доступа к файлам и папкам поддержки:

• Support File Search Path – путь доступа к вспомогательным файлам;

• Working Support File Search Path – путь поиска рабочих вспомогательных файлов;

• Device Driver File Search Path – путь доступа к драйверам устройств;

• Project Files Search Path – путь доступа к файлам проектов;

• Customization Files – файлы настройки;

• Help and Miscellaneous File Names – имена файлов справочной системы и др.;

• Text Editor, Dictionary, and Font File Names – имена файлов текстового редактора, словаря и шрифтов;

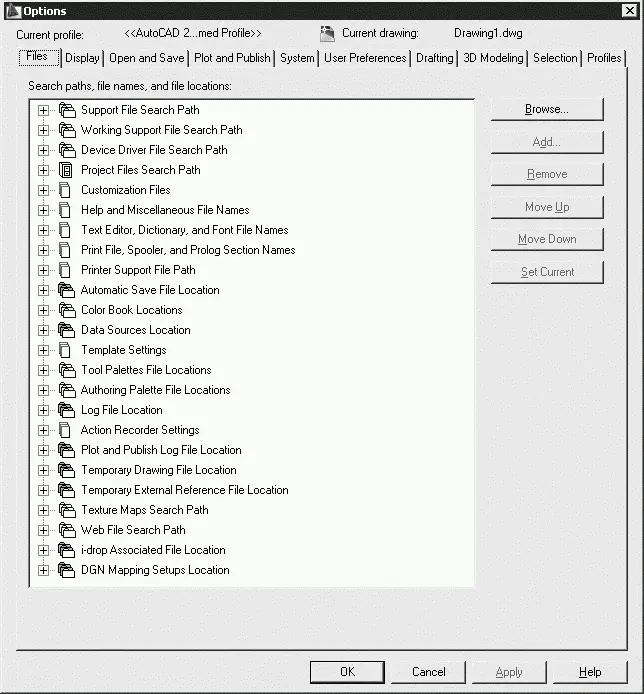

Рис. 3.1.Диалоговое окно определения доступа к файлам поддержки

• Print File, Spooler, and Prolog Section Names – имена файла печати, программы фоновой печати и раздела пролога;

• Printer Support File Path – путь к вспомогательным файлам печати;

• Automatic Save File Location – папка для файла автосохранения;

• Color Book Locations – папки для альбомов цветов;

• Data Sources Location – положение источников данных;

• Template Settings – параметры шаблонов;

• Tool Palettes File Locations – папки с файлами инструментальных палитр;

• Authoring Palette File Locations – папки файлов палитры вариаций;

• Log File Location – расположение файла журнала;

• Plot and Publish Log File Location – папка для файла журнала печати/публикации;

• Temporary Drawing File Location – папка для временных файлов;

• Temporary External Reference File Location – папка для временных файлов внешних ссылок;

• Texture Maps Search Path – папка для поиска текстур;

• Web File Search Path – папка для поиска веб-файлов;

• i-drop Associated File Location – папка для связанных файлов точек загрузки.

На вкладке Display диалогового окна Options, показанной на рис. 3.2, можно осуществлять настройку параметров рабочего экрана AutoCAD.

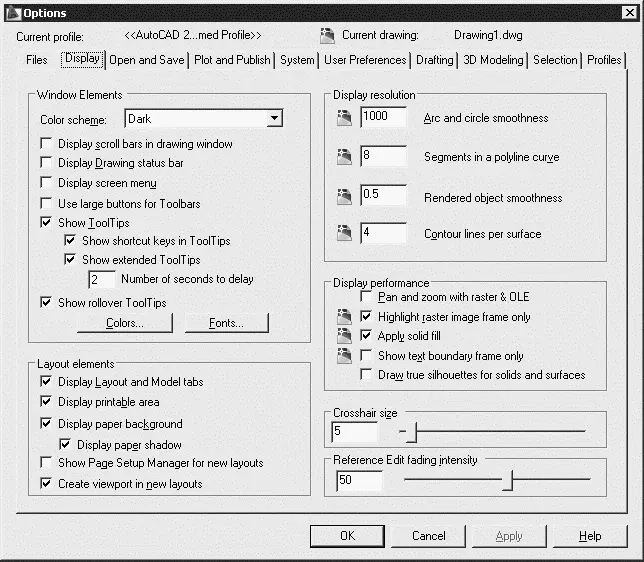

Рис. 3.2.Диалоговое окно настройки параметров рабочего экрана

• В области элементов окна Window Elements настраиваются следующие параметры:

· Color Scheme: – установка тона фоновой области инструментов;

· Display scroll bars in drawing window – включаются/отключаются полосы прокрутки;

· Display Drawing status bar – включаются/отключаются инструменты строки состояния;

· Display screen menu – включается/отключается экранное меню;

· Use large buttons for Toolbars – изменяется размер пиктограмм инструментов с 16 × 15 на 24 × 22 пиксела;

· Show ToolTips – включаются/отключаются всплывающие подсказки около пиктограмм инструментов;

· Show shortcut keys in ToolTips – включаются/отключаются комбинации клавиш в подсказках;

· Кнопка Colors… – загружается диалоговое окно Drawing Window Colors для изменения цвета элементов рабочего стола AutoCAD (рис. 3.3);

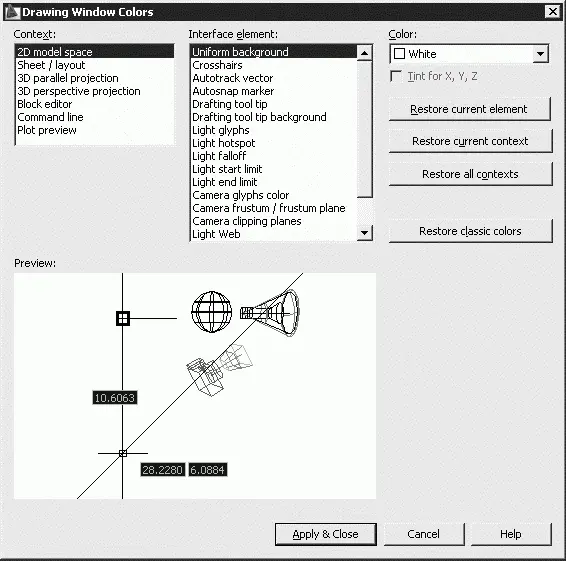

Рис. 3.3.Диалоговое окно изменения цвета элементов рабочего стола AutoCAD

· кнопка Fonts… – загружается диалоговое окно Command Line Window Font для изменения шрифта текста командной строки (рис. 3.4). В этом диалоговом окне устанавливаются: Font: – шрифт, Font Style: – начертание и Size: – размер. В области Sample Command Line Font показывается образец шрифта командной строки.

• В области Layout elements назначаются следующие параметры пространства листа:

· Display Layout and Model tabs – управляет отображением вкладок Layout и Model;

· Display printable area – управляет отображением границ печатаемой обрасти;

· Display paper background – управляет отображением фона;

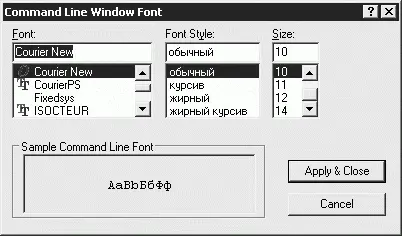

Рис. 3.4.Диалоговое окно изменения шрифтов

· Display paper shadow – управляет отображением тени вокруг границ;

· Show Page Setup Manager for new layouts – управляет выводом Диспетчера параметров для новых листов;

· Create viewport in new layouts – назначает создание видовых экранов на новых листах.

• В области экранного разрешения Display resolution определяются:

· Arc and circle smoothness – плавность отображения дуг и окружностей;

· Segments in a polyline curve – количество сегментов в дугах полилиний;

· Rendered object smoothness – плавность отображения тонированных объектов;

· Contour lines per surface – количество образующих в поверхностях.

• В области Display performance настраивается производительность отображения объектов:

· Pan and zoom with raster & OLE – управляет динамическим отображением в реальном времени растровых изображений. Текущее значение параметра хранится в системной переменной RTDISPLAY;
