Андрей Орлов - ArchiCAD. Начали!

Для построения крыш в программе используется инструмент Roof (Крыша), кнопка вызова которого

находится в разделе Design (Проектирование) палитры инструментов. Нажатие этой кнопки отображает элементы управления инструмента построения крыш на информационной палитре (рис. 5.15).

Кнопка

информационной палитры открывает окно Roof Default Settings (Настройки параметров крыш по умолчанию) (рис. 5.16).

Рис. 5.15. Информационная панель в режиме построения крыш

ПРИМЕЧАНИЕ

Поскольку крыша является составным объектом, то настройки параметров будут относиться к строящемуся или редактируемому скату (скатам), а не ко всей крыше в целом.

В разделе Geometry and Positioning (Форма и расположение) отсутствует поле для ввода высоты объекта, поскольку высота ската крыши будет определяться его уклоном. Уклон ската устанавливается в поле Roof Slant Angle (Угол уклона ската), расположенном в правой области раздела.

В расположенных ниже полях устанавливается толщина ската, которая может быть измерена как толщина поперечного или вертикального среза. Значения этих величин при установленном уклоне взаимосвязаны.

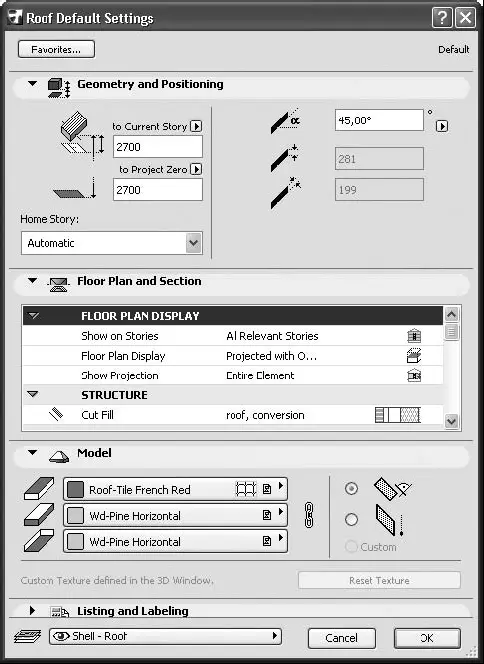

Рис. 5.16. Окно настройки параметров крыш

ПРИМЕЧАНИЕ

Два последних поля недоступны для изменения, если в качестве профиля ската выбран многослойный профиль, имеющий заданную толщину.

Переключатель, расположенный в правой части раздела Model (Модель) данного окна, предназначен для установки формы подрезки торца ската. Он имеет три положения: подрезка, перпендикулярная плоскости ската, подрезка по вертикальной плоскости и выборочный, параметры которого устанавливаются в окне Roof Edge Angle (Угол подрезки ската) (рис. 5.17). Данное окно открывается нажатием кнопки

палитры редактирования ската.

Рис. 5.17. Окно настройки подрезки ската

В данном окне, кроме трех вышеназванных форм подрезки ската, можно установить подрезку, параллельную плоскости этажа, а также установкой флажка Apply on All Edges (Применить ко всем краям) распространить действие команды на все края выбранного ската.

ArchiCAD предоставляет проектировщику несколько методов построения скатов. Этим методам соответствуют следующие кнопки, расположенные на информационной палитре:

– построение многоугольных скатов. Используется для проектирования крыш с формой скатов, задаваемой пользователем;

– построение прямоугольных скатов. С некоторой задержкой после нажатия данной кнопки пользователю предлагается выбрать один из двух методов построения ската: с ориентацией сторон по координатной сетке проекта и с поворотом относительно ее;

– построение многоскатной крыши. Полностью автоматическое построение крыши по заданному контуру ее основания;

– построение сводов и куполов. После нажатия данной кнопки предлагается выбрать один из двух методов построения: сводчатой крыши или купола. При выборе метода построения свода кнопка принимает вид

Чтобы автоматически построить многоскатную крышу, необходимо выполнить следующие действия.

1. Активировать инструмент Wall (Стена).

2. Открыть окно настройки параметров стен.

3. Установить высоту стены, равную 2800 от уровня этажа.

4. Построить контур стен здания, подобный показанному на рис. 5.18.

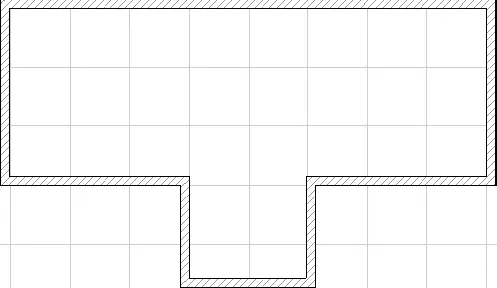

Рис. 5.18. План здания

5. Активировать инструмент построения крыш, нажав кнопку

палитры инструментов.

6. Нажать кнопку

информационной палитры, чтобы открыть окно настройки параметров крыш.
