– метод, доступный с помощью этой кнопки, предназначен для построения дугообразного сегмента по трем точкам. Первой точкой, через которую будет проходить строящаяся дуга, является конечная точка предыдущего сегмента полилинии или ее начальная точка, если построение полилинии начинается с дуги. Вторая и третья точки указываются двумя последовательными щелчками кнопки мыши на рабочем поле (рис. 3.20). Последним щелчком фиксируется положение конечной точки дуги.

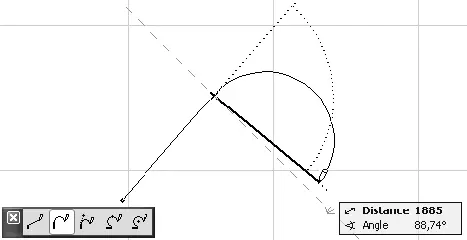

Рис. 3.18. Построение дуги, являющейся продолжением предыдущего сегмента

Рис. 3.19. Построение дугообразного сегмента с заданным направлением

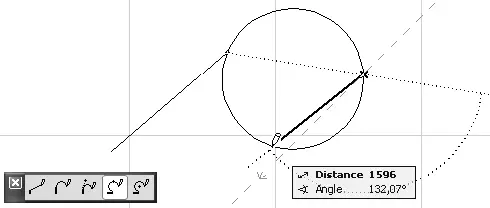

Рис. 3.20. Построение дугообразного сегмента, проходящего через три точки

– метод предназначен для построения дуги, положение центра которой определяется первым щелчком кнопки мыши (рис. 3.21). Вторым щелчком указывается положение конечной точки дуги.

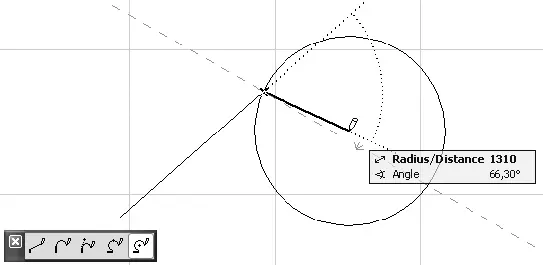

Рис. 3.21. Построение дуги с указанием ее центра

Произвольные кривые можно построить с помощью инструмента Spline (Сплайн), кнопка которого

по умолчанию отсутствует в разделе Document (Документ) палитры инструментов. Чтобы активировать этот инструмент, нужно выполнить команду главного меню ArchiCAD Document ► Documenting Tools ► Spline (Документ ► Инструменты оформления ► Сплайн). В меню Document (Документ) находятся и все остальные рассматриваемые инструменты построения двумерных объектов. Информационная палитра с элементами управления этим инструментом имеет вид, показанный на рис. 3.22.

Рис. 3.22. Инструменты построения кривых

Существует два режима построения кривых: с разомкнутым и замкнутым контуром. Режимы устанавливаются кнопками

и

соответственно, расположенными на информационной палитре и в окне настройки параметров кривых по умолчанию.

ArchiCAD предоставляет три метода построения кривых: построение обычного сплайна, построение кривой Безье и черчение эскизной линии.

Используем метод построения обычного сплайна при установленном по умолчанию режиме разомкнутого контура, выполнив последовательность действий.

1. Нажмите кнопку

расположенную в разделе выбора методов построения.

2. Укажите начальную точку кривой, щелкнув кнопкой мыши на свободном месте рабочего поля, – в указанном месте появится маркер в виде косого креста.

3. Переместите указатель мыши в следующую точку и зафиксируйте ее щелчком кнопки мыши. Эта точка будет являться опорной точкой кривой. Опорные точки – это фиксированные точки, через которые проходит кривая.

4. Перемещая указатель мыши, подбирайте кривизну очередного сегмента и фиксируйте сегмент щелчком кнопкой мыши (рис. 3.23). Зафиксированная точка станет опорной для очередного сегмента.

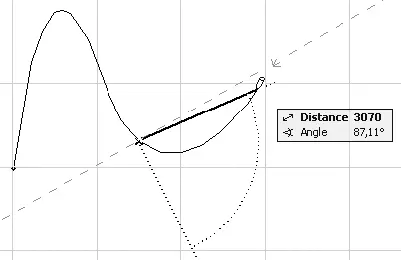

Рис. 3.23. Построение обычного сплайна

5. Завершите построение кривой двойным щелчком кнопки мыши на конечной точке.

Остальные методы построения кривых можно освоить самостоятельно с помощью справочной системы. Отметим только, что построение замкнутого контура устанавливается нажатием кнопки

Построение кривой в этом режиме приведет к автоматическому соединению конечной точки кривой с ее начальной точкой. В различных методах рисования замыкание производится по-разному. В режиме отрисовки кривой Безье контур замыкается прямой линией после фиксации конечной точки. В остальных режимах контур замыкается рассчитанной по определенному алгоритму кривой, причем это делается динамически в процессе построения.
