Рис. 2.17.Фигура, построенная при помощи одного вызова команды Непрерывный ввод объектов

Еще одна очень полезная команда – Линия

Это команда позволяет строить на чертеже линию, состоящую только из отрезков и дуг кривых, последовательно соединенных друг с другом. Отличительная особенность данной команды – автоматическое определение системой способа создания отрезка или дуги в зависимости от типа базовых объектов, указанных пользователем. Возможны следующие способы построения элементов линии:

• при вводе первого отрезка – параллельно, перпендикулярно или касательно указанному объекту (рис. 2.18, а ), касательно к одному и параллельно другому объекту (рис. 2.18, б ), посередине между двумя параллельными прямыми, касательно к двум объектам и на биссектрисе угла;

• при вводе последующих отрезков – параллельно, перпендикулярно или касательно к базовому объекту;

• при вводе первой дуги – касательно к объекту (рис. 2.18, в ) или произвольно;

• при вводе последующих дуг – касательно к базовому объекту или касательно к нормали предыдущего объекта линии (рис. 2.18, г ).

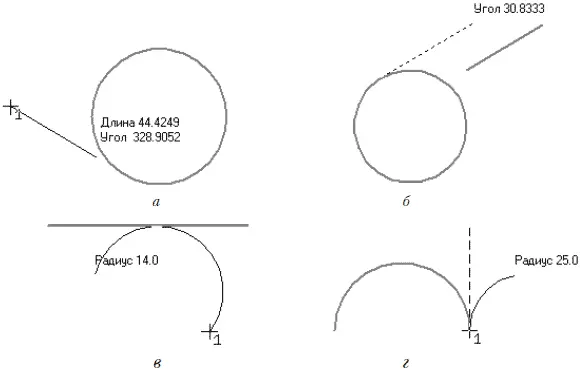

Рис. 2.18.Примеры создания отрезка или дуги, составляющих линию: отрезок касательно к объекту ( а ), отрезок касательно одному и параллельно другому объекту ( б ), окружность касательно к объекту ( в ), окружность касательно к нормали предыдущего объекта ( г )

Примечание

Объект, созданный при нажатых кнопках Непрерывный ввод объектов и Линия, не является единым. При их использовании формируется последовательность отдельных геометрических примитивов, как если бы они создавались по отдельности соответствующими командами.

Следующая группа содержит команды для построения более сложных объектов.

Кривая Безье – служит для построения кривой Безье (рис. 2.19, а ) путем ввода или указания координат опорных точек. Опорные точки кривой Безье имеют два отрезка, расположенных на касательной к кривой. Эти отрезки называются направляющими. Длина каждой направляющей задает кривизну следующего или предыдущего сегмента кривой, а угол касательной задает направление, в обе стороны от опорной точки. Для создания кривой необходимо последовательно ввести координаты ее опорных точек. Чтобы завершить построение, обязательно нужно нажать кнопку Создать объект на панели специального управления (если вы просто прекратите выполнение команды, построенная кривая исчезнет). Не выходя из команды, можно изменить кривую, отредактировав ее опорные точки (рис. 2.19, б ). Для этого необходимо нажать кнопку Редактировать точки

на панели специального управления и перемещать опорные точки или направляющие.

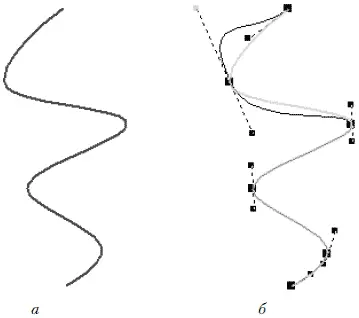

Рис. 2.19.Кривая Безье ( а ) и редактирование ее опорных точек ( б )

Ломаная – предназначена для построения линии, состоящей из отрезков (полилинии).

NURBS – с помощью данной команды вы можете создавать NURBS-кривую в графическом документе. NURBS&кривая (рис. 2.20) – это нерегулярный рациональный B-сплайн (Non-Uniform Rational B-spine). Характерными параметрами такой кривой являются вес ее опорных точек и порядок кривой. Вес опорной точки NURBS – это величина, определяющая степень влияния данной точки на конфигурацию кривой (чем больше вес – тем ближе к точке кривая). Порядок NURBS-кривой равен количеству степени полиномов, описывающих участки кривой, плюс единица. Значения обоих характерных параметров вы можете вводить в соответствующих полях панели свойств при построении NURBS (рис. 2.21). Для окончательного создания кривой не забывайте нажимать кнопку Создать объект на панели специального управления.

Рис. 2.20.NURBS-кривая
