Рис. 2.4.Результат выполнения команды Точки по кривой

Точки пересечения двух кривых – после указания пользователем двух кривых система устанавливает точки в местах их пересечений.

Все точки пересечений кривой – разрешает установить точки в местах пересечений указанной кривой с любыми другими кривыми.

Точка на заданном расстоянии – позволяет построить несколько точек, равномерно размещенных вдоль кривой и находящихся на определенном расстоянии от базовой точки, которая лежит на этой кривой.

Следующая группа команд также предназначена для построения вспомогательной геометрии. Она объединяет команды создания вспомогательных прямых на чертеже. Назначение этих команд очевидно из их названия, поэтому достаточно ограничиться лишь их перечислением:

Вспомогательная прямая;

Горизонтальная прямая;

Вертикальная прямая;

Параллельная прямая;

Перпендикулярная прямая;

Касательная прямая через внешнюю точку;

Касательная прямая через точку на кривой;

Прямая, касательная к 2 кривым;

Биссектриса.

Далее идет группа команд, позволяющих строить отрезки.

Отрезок – самый простой и наиболее используемый вариант построения отрезка. Создание возможно путем указания на чертеже двух точек (начальной и конечной) или задания начальной точки, угла наклона и длины отрезка.

Параллельный отрезок – после вызова команды вы должны указать любой прямолинейный объект, после чего зафиксировать первую точку отрезка. Далее вы можете перемещать указатель в любую сторону, но фантомное изображение отрезка будет строиться строго параллельно выбранному объекту. Зафиксировав вторую точку, вы получите отрезок, параллельный указанному прямолинейному объекту.

Перпендикулярный отрезок – действие команды аналогично команде Параллельный отрезок, только отрезок строится перпендикулярно указанному объекту.

Касательный отрезок через внешнюю точку – для построения отрезка нужно задать любой криволинейный объект и точку, не лежащую на этом объекте. Первой точкой созданного объекта будет внешняя точка, а второй – точка касания воображаемой прямой и указанного объекта.

Касательный отрезок через точку кривой – от предыдущей данная команда отличается только тем, что при задании криволинейного объекта на нем сразу фиксируется вторая точка отрезка. Его дальнейшее построение возможно только вверх или вниз по касательной к выбранному объекту в фиксированной точке.

Отрезок, касательный к 2 кривым – создает отрезок (или отрезки), касательный к двум указанным кривым.

Рассмотрим небольшой пример, в котором создадим отрезки с использованием некоторых из приведенных команд.

1. Создайте документ КОМПАС-Чертеж. Для этого вызовите диалоговое окно Новый документ (команда Файл → Создать), на вкладке Новые документы выберите пункт Чертеж и нажмите кнопку OK. По умолчанию должен создаться документ, содержащий стандартный лист машиностроительного чертежа формата А4, а компактная панель и меню примут вид, свойственный графическим документам.

2. Активизируйте панель инструментов Геометрия. Для этого щелкните на одноименной кнопке компактной панели.

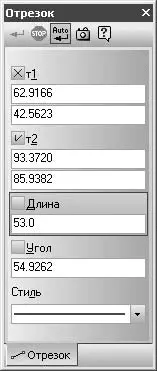

3. На панели Геометрия нажмите кнопку Отрезок. Станет активной команда создания отрезка, а на панели свойств появятся элементы управления, отвечающие параметрам этой команды (рис. 2.5).

Рис. 2.5.Параметры команды ввода отрезка
