Азбука КОМПАС выгодно отличается от обычной справки наглядностью примеров, простотой изложения материала, а также наличием файлов, сопровождающих данные примеры, используя которые можно быстрее понять тот или иной способ построения детали или чертежа.

Древовидное представление трехмерной модели (сборки или детали) в девятой версии претерпело значительные изменения. В частности, была добавлена возможность представления состава модели в виде структурированных разделов (рис. 1.72, а ). При этом элементы модели (операции, компоненты, сопряжения, массивы и пр.) группируются в отдельные ветви дерева, что во многих случаях (особенно для больших сборок) облегчает навигацию по модели. На рис. 1.72, б изображено дерево в привычном состоянии, каким оно было до появления девятой версии.

Кроме того, реализована возможность просмотра отношений выделенного элемента дерева (компонента, операции, сопряжения) на отдельной панели в нижней части дерева построения (см. рис. 1.72, а ). С помощью этой панели вы также можете редактировать отношения.

Рис. 1.72.Дерево модели: представление в виде структуры ( а ) и обычное дерево ( б )

Любой раздел дерева можно открыть в отдельном окне для редактирования (рис. 1.73).

Рис. 1.73.Раздел дерева в отдельном окне

В верхней части дерева модели появилась панель управления, с помощью которой производится управление внешним видом и составом дерева. Первая слева кнопка этой панели – Отображение структуры модели – переключает способ отображения дерева со структуры модели на обычное отображение. Вторая кнопка – Состав Дерева модели – содержит раскрывающийся список (рис. 1.74), в котором вы можете включать или отключать видимость того или иного структурного раздела дерева, то есть настроить состав дерева модели.

Рис. 1.74.Раскрывающийся список кнопки Состав Дерева модели

За кнопкой Состав Дерева модели следует кнопка Отношения, позволяющая скрывать или отображать панель отношений внизу дерева модели.

Последняя кнопка – Дополнительное окно Дерева – открывает в дополнительном окне выбранный раздел дерева (см. рис. 1.73). Если в дереве модели не выделен ни один элемент, эта кнопка остается неактивной.

По многочисленным просьбам пользователей в девятой версии в системе КОМПАС-3D был доработан механизм расчета и отображения полупрозрачных объектов. Теперь в программе можно выбирать один из двух видов отображения прозрачности: сетчатая или реалистичная. При установленной сетчатой прозрачности полупрозрачные трехмерные объекты отображаются в виде сетки пикселов (рис. 1.75). При выборе реалистичного способа отображения трехмерные объекты выглядят так, словно их материал является прозрачным. Все дело в том, что при реалистичной прозрачности нередко возникают ошибки отображения объектов, которые находятся за полупрозрачным объектом (деталью). По этой причине рекомендую всегда использовать сетчатую прозрачность – в данном случае отображение перекрытых объектов всегда будет правильным.

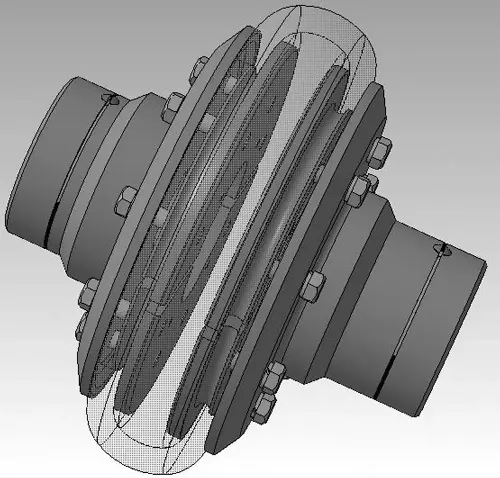

Рис. 1.75.Сетчатая прозрачность

На рис. 1.75 изображена муфта с торообразной резиновой оболочкой, причем для материала самой оболочки установлено значение прозрачности 80 %. Как видите, все «внутренности» муфты отображаются абсолютно корректно.

Примечание

Как делать детали полупрозрачными, будет рассказано в гл. 3.
