Отражения генерируются картой Raytrace (Трассировка) с настройками по умолчанию. Имеет значение только величина параметра Reflection (Отражение). У меня это значение равно 60, у вас оно может быть другим (зависит от источников света и текстур, использованных для генерации отражений).

После применения материала к хромированным объектам автомобиля можно сделать тестовую визуализацию фрагмента кузова с решеткой радиатора (рис. 13.22).

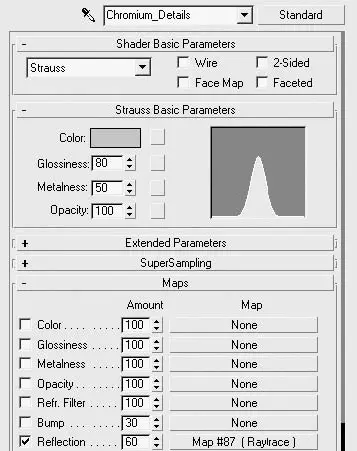

Рис. 13.21.Настройки материала хрома

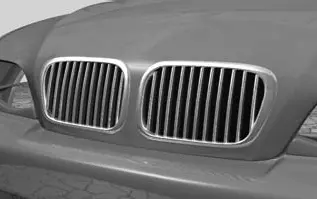

Рис. 13.22.Визуализация хромированной решетки радиатора

Теперь поговорим о картах выдавливания. На капоте и багажнике автомобиля находятся две эмблемы BMW, которые расположены в небольших углублениях кузова. Моделировать такие углубления при помощи геометрии нецелесообразно, а при помощи карты Bump (Рельефность) это можно сделать просто и быстро.

Чтобы создать текстуру с картой выдавливания, выполните следующие действия.

1. Щелкните в окне Material Editor (Редактор материалов) на образце материала кузова и, удерживая нажатой кнопку мыши, перетащите его в свободную ячейку.

2. Присвойте этот материал капоту, перетащив его из Material Editor (Редактор материалов) на капот автомобиля в любом из окон проекций. Если сейчас выполнить визуализацию, ничего не изменится, так как на капоте будет тот же материал, что и раньше.

3. В строке Bump (Рельефность) свитка Maps (Карты текстур) настроек материала капота щелкните на кнопке None (Отсутствует).

4. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Gradient Ramp (Усовершенствованный градиент).

5. Настройте параметры карты, как показано на рис. 13.23.

6. Установите значение величины выдавливания, равное 6.

Разберемся с настройками этой карты. Значение Radial (Радиальный) в списке Gradient Type (Тип градиента) необходимо, чтобы градиентная карта получилась в виде круга.

Это карта выдавливания, поэтому используются градации серого цвета. Положение ползунков зависит от размера круга и текстурных координат, присвоенных капоту.

Для сглаживания краев применяется размытие. Отключите повторение текстуры, так как у вас только один круг с выдавливанием (снимите флажки Tile (Повторить) в свитке Coordinates (Координаты)).

Что касается текстурных координат, то нужно применить к капоту модификатор UVW Mapping (UVW-проекция), после чего сдвинуть и масштабировать Gizmo (Габаритный контейнер Гизмо) (на уровне подобъектов модификатора) так, чтобы текстура легла на капоте под значком логотипа (рис. 13.24).

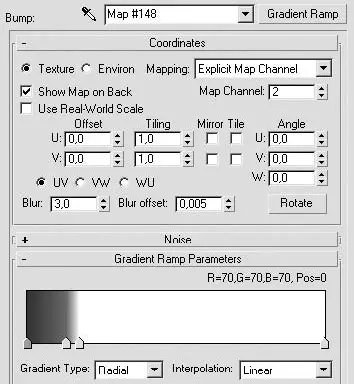

Рис. 13.23.Настройки карты Gradient Ramp (Усовершенствованный градиент) для получения круглого выдавливания на капоте автомобиля

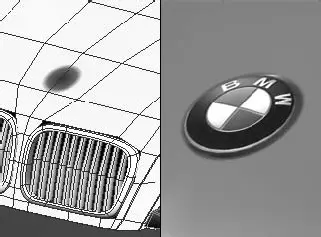

Рис. 13.24.Положение текстуры на капоте автомобиля ( слева ) и его визуализация ( справа )

Этот способ можно использовать и для других целей, например обозначить крышку бака или сделать на бампере элементы крепления. Таким образом вы сможете улучшить внешний вид модели, не прибегая к дополнительной геометрии.

Рассмотрим вариант изготовления материала для фар и задних фар.

СОВЕТ

Если в сцене фары не будут видны слишком близко, то вполне достаточно будет просто наложить текстуру. Однако если вы хотите иметь по-настоящему хорошее изображение, то придется моделировать почти все элементы реальной фары.

Начнем со стекла, закрывающего блок-фару (у вас может быть другая модель автомобиля, без такого стекла) – прозрачного и гладкого по всей поверхности. Исходя из этого создадим простой прозрачный материал с высокой отражающей способностью для получения на поверхности бликов. В качестве тонированной раскраски стандартного материала из раскрывающегося списка свитка Shader Basic Parameters (Основные параметры затенения) выберите строку Anisotropic (Анизотропный). Я использовал анизотропную раскраску благодаря ее возможности управлять положением и формой блика. Настройки материала стекла представлены на рис. 13.25.

В качестве Diffuse (Цвет рассеивания) и окружающей среды Ambient (Цвет подсветки) использован светло-коричневый цвет с настройками Red (Красный) – 101, Green (Зеленый) – 92, Blue (Синий) – 77. На этом можно было закончить настройку материала, но я решил немного улучшить его, добавив в качестве цветового фильтра карту Falloff (Спад). Даже со стандартными настройками эта карта позволяет получить затемнения на краях, что придает стеклу более естественный вид. При помощи карты Raytrace (Трассировка) можно создать на поверхности отражения окружающих предметов. В этой карте настройки также не менялись. На рис. 13.26 показана визуализация фрагмента автомобиля со стеклом фар.
