Создав копию и уточнив положение относительно оригинала, необходимо присоединить ее к оригиналу. Для выполнения этих действий щелкните на кнопке Attach (Присоединить) в свитке Edit Geometry (Редактирование геометрии) основного объекта, а затем на копии в любом из окон проекций.

Но это еще не все. Нужно объединить и вершины, лежащие на стыке двух элементов. Для этого, находясь на уровне редактирования вершин, выделите средний ряд вершин и щелкните на кнопке Weld (Объединить), находящейся в свитке Edit Vertices (Редактирование вершин).

В результате вы получите один полный элемент шины, который сейчас необходимо размножить. Выполните эту операцию при помощи инструмента Array (Массив). Для этого выделите объект в окне проекции. Выполните команду Tools ► Array (Инструменты ► Массив) и в открывшемся окне Array (Массив) укажите смещение по оси X, равное 40 (это ширина элемента, заданная при его построении), а количество копий – 50. Затем щелкните на кнопке OK для подтверждения сделанных изменений.

Вы получите 50 последовательно расположенных элементов, которые нужно объединить в один объект. Снова обратитесь к команде Attach (Присоединить), но сейчас щелкните на кнопке Attach List (Присоединение по списку), находящейся рядом с кнопкой Attach (Присоединить) в свитке Edit Geometry (Редактирование геометрии). Откроется окно Attach List (Присоединение по списку), в котором щелкните на кнопке Select All (Выделить все) для выбора всех копий элемента шины.

Как и прежде, соседние вершины присоединенных объектов необходимо объединить, для чего в режиме редактирования Vertex (Вершина) выделите все вершины объекта и щелкните на кнопке Weld (Объединить) в свитке Edit Vertices (Редактирование вершин).

После присоединения отдельных элементов и объединения вершин в местах стыков примените модификатор Bend (Изгиб), чтобы завернуть объект в кольцо. В параметрах модификатора задайте параметру Angle (Угол) значение 360, а ось – X. Вы получите почти готовую шину, останется только нарастить боковые грани (рис. 12.63).

Перед наращиванием боковых граней нужно снова преобразовать объект в Editable Poly (Редактируемая полигональная поверхность) и объединить вершины в месте стыка.

Далее щелкните на значке Border (Граница)

в свитке Selection (Выделение). В окне проекции Front (Спереди) щелкните в стороне от объекта и протащите указатель мыши на противоположную сторону окна по диагонали, выделяя все открытые ребра (в данном случае это внутренние ребра шины с обеих сторон). Щелкните на кнопке Select and Uniform Scale (Выделить и равномерно масштабировать) панели инструментов

и, удерживая нажатой клавишу Shift, дважды скопируйте ребра, чтобы нарастить стороны шины. У вас получится законченная модель шины.

Сейчас можно открыть ранее спрятанный диск и привести при необходимости шину к общему с ним масштабу. На рис. 12.64 показано то, что получилось у меня.

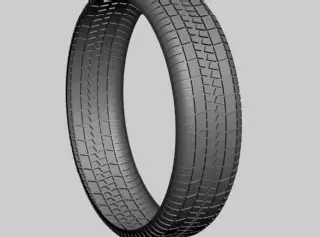

Рис. 12.63.Автомобильная шина после применения модификатора Bend (Изгиб)

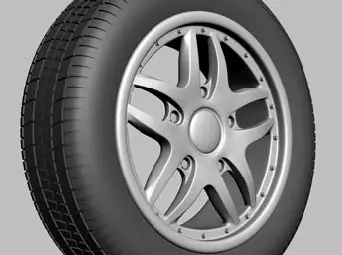

Рис. 12.64.Результат окончательной визуализации автомобильного колеса

ПРИМЕЧАНИЕ

Если у вас возникли вопросы по созданию модели автомобильного колеса, обратитесь к файлу сцены poly_disk.max, расположенному в папке Examples\Глава 12\Poly_disk прилагаемого к книге DVD.

Моделирование автомобиля – пожалуй, самое сложное задание из представленных в этой книге. Если у вас недостаточно опыта работы в программе 3ds Max, начинать его желательно после освоения упражнений по моделированию полигонами.

Моделировать автомобиль можно разными способами. Все они имеют свои плюсы и минусы. Я не стану подробно останавливаться на каждом, а только в общих чертах опишу их.

■ NURBS-моделирование. В примерах по моделированию в 3ds Max встречается крайне редко. Моделировать сложно, хотя модель в конечном итоге получается достаточно сглаженная.

■ Патч-моделирование. При достаточных навыках в работе таким образом можно выполнять моделирование автомобилей любой сложности. Патчи имеют некоторые особенности, знание которых необходимо для нормальной работы. Кроме того, построение кривизны поверхности сводится к редактированию не только положения вершин в пространстве, но и манипуляторов, что дополнительно усложняет задачу.
