Для придания детали нужной формы выделите три средних полигона (два вертикальных и один фронтальный) и примените к ним Bevel (Скос) из свитка Edit Polygons (Редактирование полигонов), как показано на рис. 9.142.

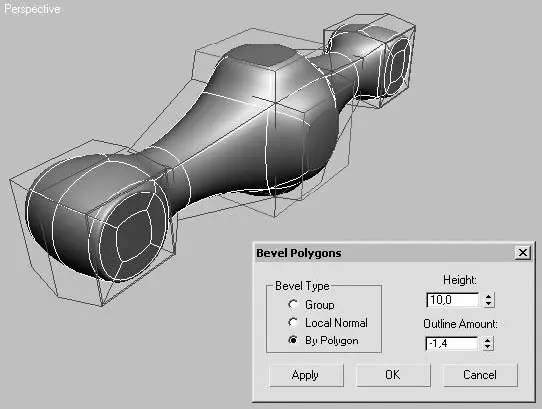

Рис. 9.142.Начало формирования средней части

Сразу же, не снимая выделения с выдавленных полигонов, еще раз примените Bevel (Скос) с небольшим значением параметра Height (Высота), завершив таким образом построение средней части корпуса крана (рис. 9.143).

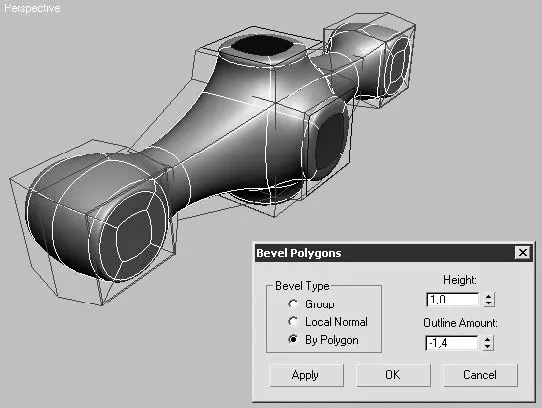

Рис. 9.143.Создание еще одного скоса для выступающих частей корпуса крана

Осталось масштабировать часть корпуса крана, к которой будет крепиться ручка переключения на душ/кран. Воспользуйтесь для этого инструментом Select and Uniform Scale (Выделить и равномерно масштабировать).

На этом построение корпуса крана можно считать законченным (рис. 9.144).

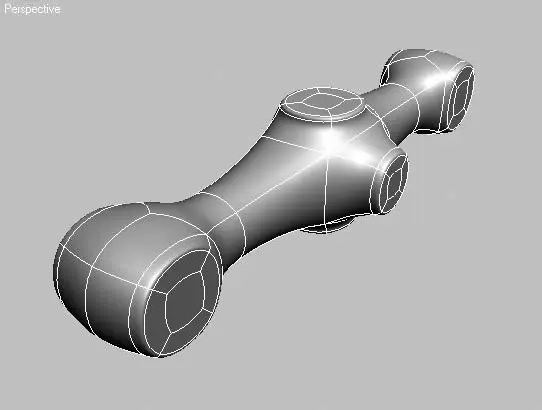

Рис. 9.144.Окончательный вид корпуса крана

Перейдем к моделированию кранов. Сначала создадим крепление. Внешне оно напоминает гайку, у которой вытянута одна сторона. Думаю, что в данном случае самым простым способом моделирования будет использование Surface-поверхности.

Начнем с построения сплайнов. Для формы гайки лучше всего подойдет сплайн формы NGon (Многоугольник).

1. Выполните команду главного меню Create ► Shapes ► NGon (Создание ► Формы ► Многоугольник) и постройте в окне проекции Front (Спереди) многоугольник с шестью сторонами и радиусом 16 мм.

2. Создайте еще один шестиугольник радиусом 13 мм, в настройках которого установите флажок Circular (Окружность).

3. Выделите один из построенных многоугольников и преобразуйте его в Editable Spline (Редактируемый сплайн), а затем присоедините к нему второй многоугольник при помощи команды Attach (Присоединить).

4. Перейдите на уровень редактирования Segment (Сегмент), выделите все сегменты обоих сплайнов и разбейте их. Для этого задайте параметру, расположенному возле кнопки Divide (Разделить) в свитке Geometry (Геометрия), значение 1. Затем щелкните на кнопке Divide (Разделить) (рис. 9.145).

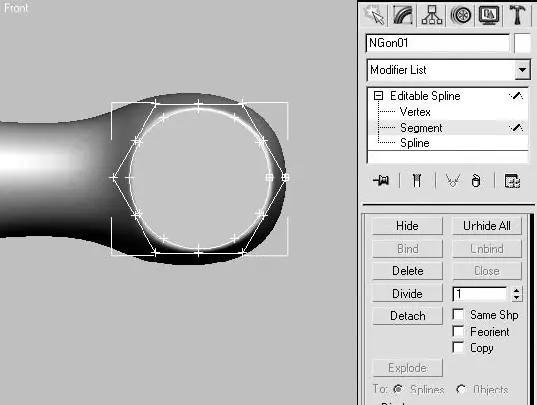

Рис. 9.145.Многоугольники с разделенными сегментами

Сплайны необходимо разбить для того, чтобы иметь возможность имитировать на гайке скос.

ВНИМАНИЕ

Первые вершины обоих сплайнов должны находиться на одной стороне (это важно для дальнейших построений, иначе произойдет скручивание поверхности объекта).

Скопируйте созданные сплайны, для чего перейдите на уровень подобъектов Spline (Сплайн) и в окне проекции To p (Cверху), удерживая нажатой клавишу Shift, переместите оба сплайна по координате Y на 10 мм. Кроме того, нам понадобится еще одна окружность меньшего диаметра, для построения копии которой выделите сплайн окружности и переместите его еще на 20 мм относительно предыдущих. Не снимая выделение, уменьшите его при помощи инструмента Select and Uniform Scale (Выделить и равномерно масштабировать).

Теперь необходимо изменить форму двух шестигранников для соответствия их строящемуся объекту. Для этого выделите вершины, находящиеся в серединах сегментов (те, которые были построены путем разделения сегментов), и немного сместите их в противоположные стороны (рис. 9.146).

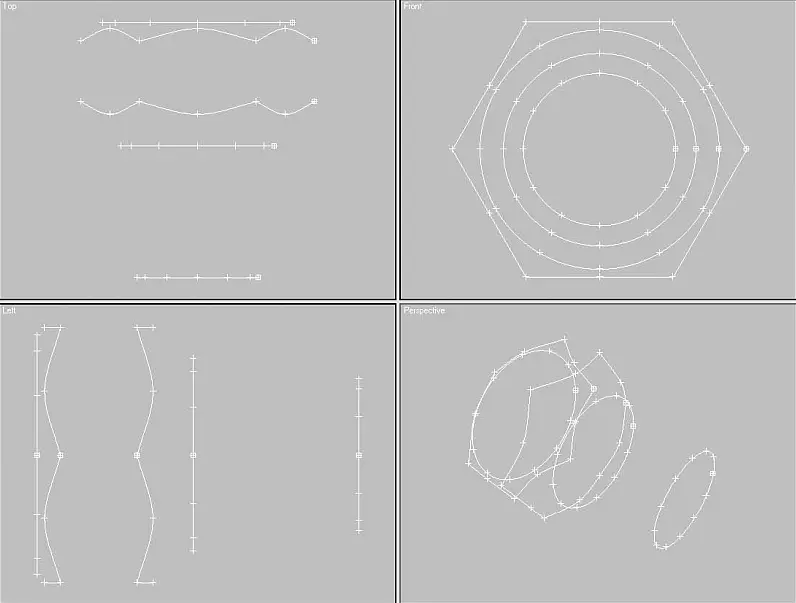

Рис. 9.146.Положение и форма сплайнов, подготовленных для создания модели гайки

После редактирования положения вершин шестигранников и размера окружностей можно переходить к построению поперечных сечений. В ранних версиях 3ds Max Cross Section (Поперечное сечение) существовала лишь в виде отдельного модификатора, но в последних версиях программы она стала частью редактора сплайнов. Воспользуемся ею для построения поперечных сечений и поверхности.

1. Выделите объект, состоящий из сплайнов, и перейдите к свитку Geometry (Геометрия) настроек объекта на командной панели. В области New Vertex Type (Тип новых вершин) установите переключатель в положение Smooth (Сглаживание).

ВНИМАНИЕ

Все построенные сплайны должны принадлежать одному объекту.
