Перейдите на уровень редактирования подобъектов Polygon (Полигон)
выделите четыре полигона – крайние фронтальные и соответствующие им полигоны с противоположной стороны объекта (рис. 9.136).

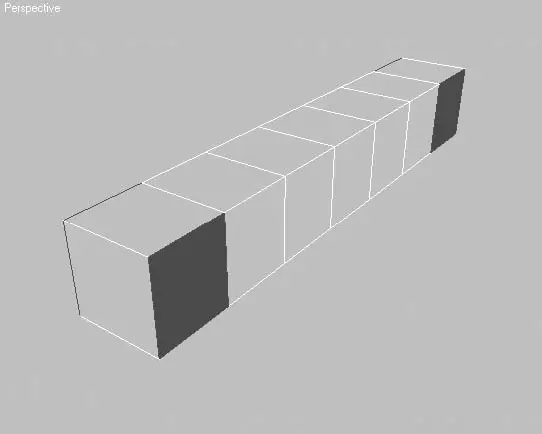

Рис. 9.136.Выделенные полигоны
После выделения полигонов перейдите на вкладку Modify (Изменить) командной панели и в свитке Edit Polygons (Редактирование полигонов) щелкните на кнопке, расположенной рядом с кнопкой Inset (Смещение внутрь). В результате появится окно Inset Polygons (Сместить полигоны внутрь), в котором задайте параметру Inset Amount (Величина смещения) значение, равное 0,5 (рис. 9.137). Подтвердите внесенные изменения, щелкнув на кнопке OK.
Сейчас можно включить NURMS-сглаживание и посмотреть результат выполненного редактирования. Напомню, что сделать это можно, установив в свитке Subdivision Surface (Поверхности с разбиением) флажок Use NURMS Subdivision (Использовать NURMS-разбиения). В области Display (Отображение) задайте параметру Iteration (Количество итераций) значение, равное 2 (рис. 9.138).

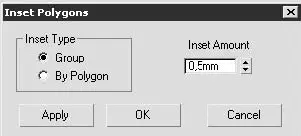

Рис. 9.137.Окно Inset Polygons (Сместить полигоны внутрь)

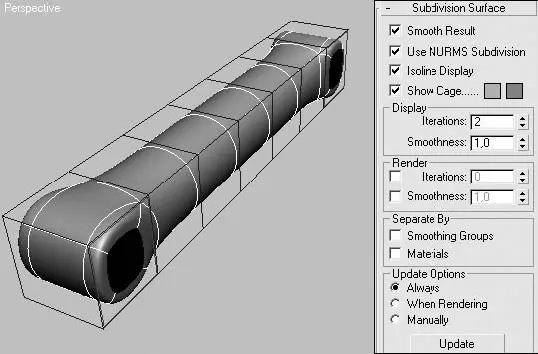

Рис. 9.138.Деталь крана после применения NURMS-разбиения
Далее необходимо добавить заготовке небольшую «бочковатость» по краям. Именно в этих местах будут крепиться вентили кранов горячей и холодной воды. Сделать это довольно просто: достаточно разрезать три торцевых полигона с двух сторон. Чтобы выполнить такие разрезы, сделайте следующее.
1. На уровне редактирования полигонов выделите шесть полигонов (по три с каждой стороны), образующих торцы детали.
2. В свитке Edit Geometry (Редактирование геометрии) щелкните на кнопке Slice Plane (Секущая плоскость) и в окнах проекций разместите секущую плоскость так, чтобы она, располагаясь вертикально, проходила через середину детали (рис. 9.139).
Рис. 9.139.Положение секущей плоскости
3. Нажмите кнопку Slice (Сечение) для создания новых граней, после чего щелкните на кнопке Slice Plane (Секущая плоскость), чтобы выключить режим секущей плоскости.
4. Перейдите на уровень редактирования вершин и сдвиньте наружу на расстояние 3 мм по две построенные вершины торцевых полигонов.
На рис. 9.134 видно, что корпус крана имеет заметное утолщение в середине и некоторое сужение ближе к краям. Изменить форму таким образом довольно просто: достаточно передвинуть и масштабировать группы вершин.
ВНИМАНИЕ
Проводить трансформации необходимо, именно выделяя группу и масштабируя ее относительно центра, а не перемещая отдельные вершины (в противном случае будет сложно сохранить симметрию).

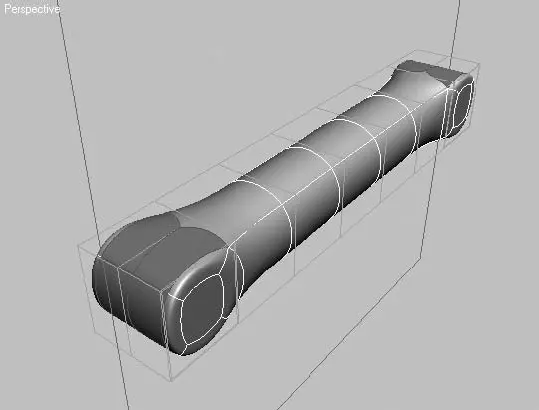

На рис. 9.140 показана модель после того, как вершины в средней части были масштабированы и перемещены.

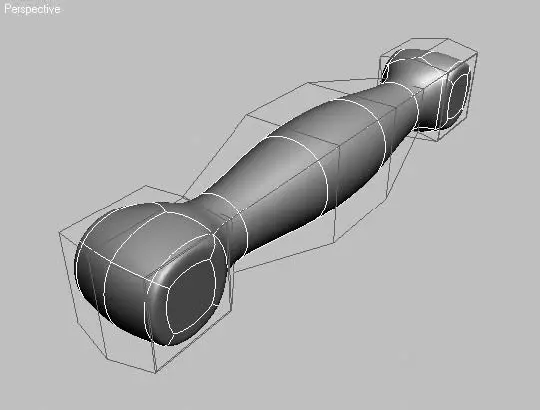

Рис. 9.140.Модель после выполненных трансформаций
Обратите внимание, что в местах будущего крепления кранов геометрия полученного объекта не представляет собой правильную окружность. Это как раз тот случай, о котором я говорил в самом начале раздела, имея в виду то, что метод полигонального моделирования имеет относительную точность форм.
Немного улучшить форму позволит еще одно смещение ребер внутрь четырех полигонов, с которыми мы работали в начале раздела. Выделите их снова и еще раз примените к ним Inset (Смещение внутрь), но уже с большим значением параметра Inset Amount (Величина смещения), например равным 5 (рис. 9.141).
Рис. 9.141.Окружности, полученные после второго смещения граней
Переходим к моделированию средней части корпуса крана. В этом месте к корпусу крепятся ручка переключения душа, кран и стойка для размещения душа. Нам необходимо создать утолщения в месте крепления этих элементов. Два из них (вертикальные) имеют один размер, а фронтальное (для крепления ручки) немного меньший. Логично сначала построить их одинаковыми, а потом один из них уменьшить.
