Владимир Верстак - 3ds Max 2008. Секреты мастерства

В природе каждый объемный предмет определенного цвета ограничивается кривыми или плоскими поверхностями, которые при освещении попадают в разные световые и цветовые условия. Лучи света, падая на различные поверхности предметов, освещают их неравномерно, отчего поверхности выглядят различными по тону и цвету. Одни части поверхности получают больше света, другие – меньше. Степень освещенности предмета изменяется прежде всего в зависимости от расстояния до источника света: чем ближе находится источник света, тем сильнее освещение.

Степень освещенности поверхности зависит от угла падения лучей света на поверхность, а также от фактуры и цвета самой поверхности. Гладкая, полированная поверхность лучше отражает свет, чем шероховатая или матовая. Поверхность темного цвета поглощает больше света, чем светлая. На очень темных и на очень светлых поверхностях светотеневые градации видны плохо, так как глаз не способен различать переходы слишком слабых (рис. 7.2) или сильных (рис. 7.3) световых оттенков.

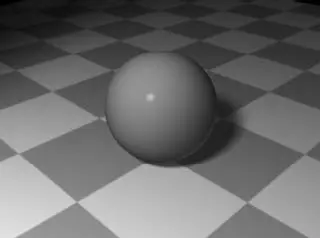

Рис. 7.2.Затемненная поверхность предмета

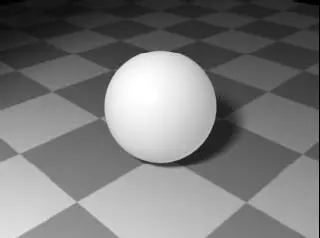

Рис. 7.3.Засвеченная поверхность предмета

Задача разработчика трехмерной графики состоит в том, чтобы найти правильное соотношение световых фаз за счет настроек и расположения источников света в пространстве виртуальной сцены, а также использования ее общей освещенности и создания эффекта глобального освещения.

На предметах со сложным рельефом или орнаментом наиболее ясно детали видны в полутени, в тени их четкость понижена. Собственная тень всегда в той или иной степени подсвечена светом, отраженным от других предметов. Падающая тень не имеет резких разграничений с собственной тенью. Тональности их сближены, контуры основания предмета сливаются с горизонтальной плоскостью. Чем ближе к предмету падающая тень, тем она темнее. Такая закономерность сохраняется на переднем плане. Внутри и на дальнем плане тень высветляется рефлексами от окружения (рис. 7.4).

Рефлексы не только высветляют тени, но также придают им свой цветовой оттенок. Свет, полутень, тень имеют на поверхности предмета определенное местоположение, а блик – нет, так как зависит не только от направления источника света, но и от местоположения камеры (точки в пространстве, с которой мы видим предмет). На предметах с блестящими (глянцевыми) поверхностями блики и рефлексы ярче и определеннее по своим границам, чем на матовых и шероховатых. Форма и цвет их находятся в прямой зависимости от формы и цвета прямого или отраженного источника света.

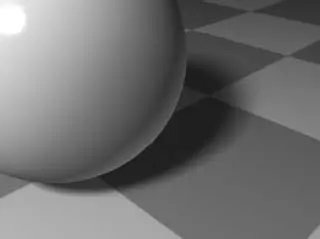

Рис. 7.4.Падающая тень

Чтобы лучше понять принцип действия источников света, создайте сцену. Используйте для этого простые примитивы Plane (Плоскость) и Teapot (Чайник). Расположите камеру и источники света так, как показано на рис. 7.5 и 7.6.

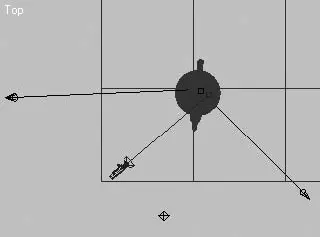

Рис. 7.5.Вид сцены в окне проекции Top (Cверху)

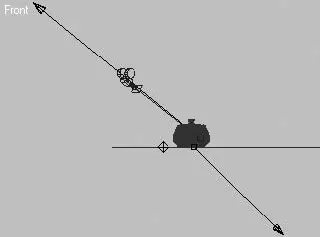

Рис. 7.6.Вид сцены в окне проекции Front (Спереди)

Рассмотрим более подробно процесс создания сцены, с которой вы будете работать в дальнейшем.

Последовательность создания любой сцены приблизительно такова: сначала создаются объекты, затем располагается и настраивается камера, и только после этого ставится свет.

Прежде всего создадим плоскость, на которой будет располагаться чайник. Для этого выполните команду Create ► Standard Primitives ► Plane (Создать ► Простые примитивы ► Плоскость) главного меню и в окне проекции Top (Сверху) постройте плоскость произвольного размера.

Для создания примитива Teapot (Чайник) выполните команду Create ► Standard Primitives ► Teapot (Создание ► Простые примитивы ► Чайник). В данном случае размер и плотность сетки чайника не имеют значения. Единственное требование – чтобы он располагался на плоскости и был сопоставим с ней по размерам.

СОВЕТ

Возможно, вам будет удобнее использовать для создания объекта вкладку Create (Создание) командной панели.
