Владимир Верстак - 3ds Max 2008. Секреты мастерства

■ Запустив визуализацию последовательности кадров, убедитесь в том, что кадры формируются правильно. Это можно сделать как с использованием программ для просмотра растровой графики, так и при помощи модуля RAM Player (RAM-проигрыватель) программы 3ds Max.

Глава 7.Освещение

Глава 8.Анимация сцен

Глава 9.Практическое моделирование

Глава 10.Текстурирование

Глава 11.Визуализация

До сих пор речь шла об интерфейсе программы и методах работы – теперь же вы с головой окунетесь в мир моделирования. Все упражнения, представленные в книге, не зависят друг от друга, поэтому вам не обязательно выполнять их последовательно. Каждое упражнение посвящено определенной теме создания трехмерной графики. Опыт практической работы с приложением показал, что каждый урок рождает новые идеи, которые могут быть в дальнейшем использованы в ваших собственных работах. Все главы сопровождаются файлами упражнений, находящимися на прилагаемом к книге DVD. Там же можно посмотреть и цветные иллюстрации.

• Основы освещения в трехмерной графике

• Луч лазера

• Объемный свет

• Использование базовых источников света в интерьере

Правильное освещение значительно усиливает впечатление от простой сцены. Оно не только позволяет лучше передать форму предметов, но и создает общее настроение в сцене. При помощи ярких цветов и обилия света можно получить эффект праздника, а приглушенный свет и затененные предметы создадут ощущение напряженности и тревоги. Свет – это мощный инструмент в руках разработчика трехмерной графики, нужно только уметь правильно им пользоваться. В этой главе вы научитесь правильно ставить свет и строить тени, а также познакомитесь с объемным (видимым) светом.

Правильно установленный свет может значительно улучшить посредственную сцену, и, наоборот, если источники света расставлены произвольным образом, даже хорошо смоделированная сцена покажется «бедной». Грамотное освещение определяет общую атмосферу изображения. При помощи света можно передать настроение, напряженность, радость, тоску, подчеркнуть достоинства и скрыть недостатки, а также сделать многое другое.

Существует несколько вариантов освещения. Наиболее часто встречаются два из них: трехточечное и местное (зонное). Местное применяется для освещения отдельных участков сцены и используется чаще всего в случае, когда сцена большая и ее невозможно эффективно осветить при помощи трехточечного освещения.

Трехточечное освещение является базовым в трехмерном моделировании. В его основе лежат три источника света: ключевой, контурный и заполняющий (иногда можно встретить другие определения).

Ключевой свет является основным. Обычно это самый яркий и освещающий большую часть сцены свет. Кроме того, это тот источник света, благодаря которому предметы в сцене отбрасывают тень.

Контурный свет используется для разделения предметов и фона, что, в свою очередь, определяет глубину пространства. Такой источник света обычно находится позади объектов сцены и по интенсивности слабее ключевого света.

СОВЕТ

Технические приемы и принципы работы с источниками света в трехмерных сценах не отличаются от используемых в фотографии, кино, театре и т. д. При желании больше узнать о типах освещения и их применении вы можете воспользоваться соответствующей литературой.

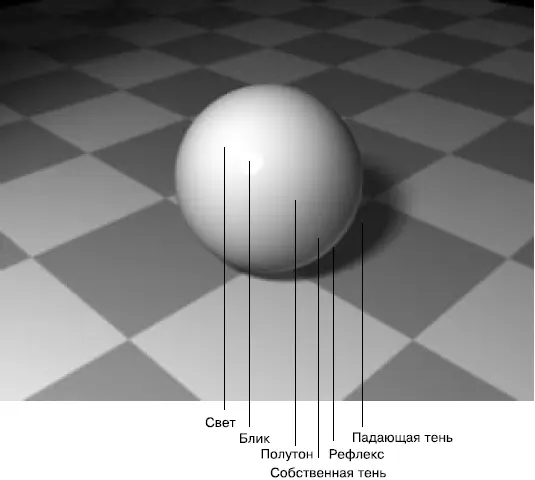

Освещение часто является фундаментом для цветового моделирования, придающего сцене акцент и глубину. Предметы в сцене не будут выглядеть плоскими, если их прорисовать светотенью, то есть распределить освещенность по форме в зависимости от положения ее различных поверхностей по отношению к источнику света. Чтобы предметы выглядели объемными, на них должны присутствовать свет, блик, полутон, а на самой затененной части поверхности – собственная тень (рис. 7.1). Последняя всегда в той или иной степени подсвечена светом, отраженным от других предметов, так называемым рефлексом. Наконец, предметы отбрасывают от себя на соседние предметы падающую тень, которая обычно бывает темнее собственной тени. Только при правильном соотношении этих световых фаз можно с предельной правдоподобностью передать объем предмета.

Рис. 7.1.Градации светотени
