Граница областей находится чуть ниже частоты растра.

В действительности, спектр изображения является двухмерным и спектральные пики растра расположены в точках с координатами (n*S, m*S), где S — частота растра, а n и m — целые числа. На рис. 9 этот двумерный спектр изображен лишь в радиальной координате. Первый пик, изображенный на рис. 9, соответствует точкам (1,0), (0,1), (-1,0), (0, — 1), его частота равна S. Второй пик соответствует точкам (1,1), (-1,1), (-1, — 1), (1, — 1), его частота равна 1.41*S. Эти два пика обычно имеют наибольшую амплитуду. Амплитуда остальных пиков (гармоник растра) постепенно спадает по мере роста их частоты. Скорость спада амплитуды с ростом частоты зависит от резкости краев растровой точки — чем меньше резкость, тем быстрее спад.

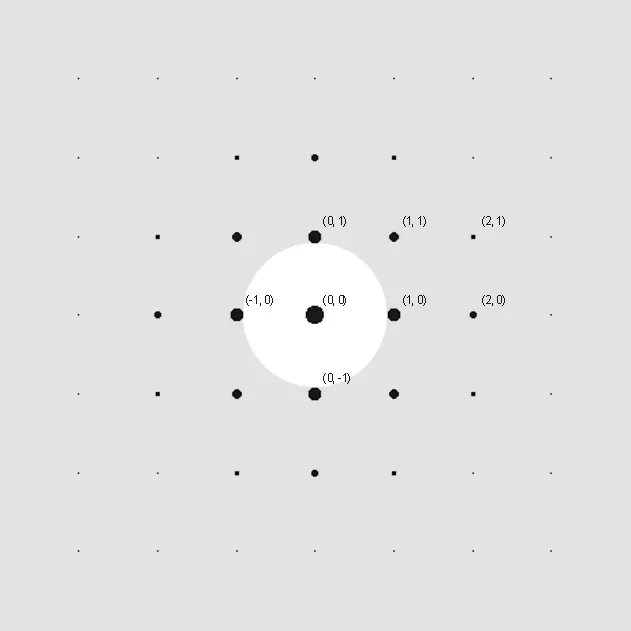

Рис. 9 а.Двухмерный спектр растра. За единицу принята частота растра S.

Цветная растровая печать— заключается в последовательном нанесении на бумагу (или другой носитель) красок, каждая из которых накладывается в виде растра. В большинстве случаев применяется печать четырьмя красками: Cyan (голубой), Magenta (пурпурной), Yellow (желтой) и Black (черной), обозначаемых также аббревиатурой CMYK (Буква B не используется, чтобы не путать ее с Blue в аббревиатуре RGB). Частоты растроввсех красок обычно одинаковы. Углы наклонарастров подбираются таким образом, чтобы свести к минимуму интерференцию растров различных красок ( розеточный муар).

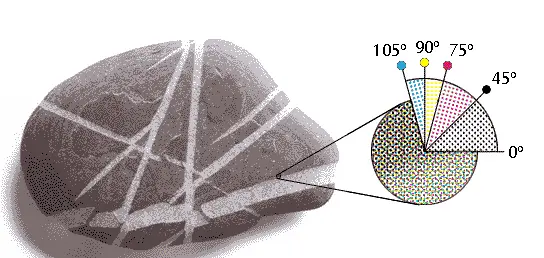

Рис. 10.Пример цветной растровой печати.

В общем случае, розеточный муар наименее заметен, если углы между темными красками CMK максимальны (и следовательно равны 30 градусам), а желтая краска находится посередине между двумя из них, например: C15, M75, Y90, K45 (желтая краска находится между голубой и пурпурной). Для уменьшения муара желательно, чтобы желтая краска была чистой (без темных примесей) и расположена между наименее интенсивными красками. Например, если печатаются лица людей, то желтую краску желательно поместить между черной и голубой, а если лесные пейзажи, то между пурпурной и черной. Распространенный способ уменьшения муара — использование растровой точки эллиптической (см. Эллиптический растр) или линейчатой формы. Иногда для уменьшения розеточного муара частоты растров делают немного различными или применяют более сложные приемы, например, изменение частоты растра или формы растровой точки в зависимости от оттенка цвета. Все эти меры уменьшают, но полностью не устраняют муар и в отпечатанных изображениях он проявляется характерным розеточным паттерном. При выборе углов растра остается некоторый произвол — все углы можно повернуть на одну и ту же величину и взаимное расположение красок от этого не изменится. На практике этот произвол устраняется дополнительными соображениями, например, тем, что для уменьшения зубчатости вертикальных и горизонтальных краев черных элементов, желательно, чтобы черная краска была равна 45 градусов.

Частота растра (линиатура)- число линий растра, умещающихся в 1 дюйме (25.4 мм). Обозначается lpi (англ. «lines per inch»). Чем выше частота растра, тем лучше могут быть переданы мелкие детали и тем менее растр заметен для глаза. Однако для печати с высокими частотами растра требуются качественные бумага, краски и печатное оборудование. Некоторые типичные значения линиатуры: уличные плакаты — 35–120 lpi; газеты — 50–150 lpi; журналы и книги — 100–175 lpi; открытки, альбомы по искусству и высококачественные рекламные материалы — 150–250 lpi, почтовые марки и ценные бумаги — более 300 lpi. Наряду с единицей lpi используются также lpm (линии на миллиметр) и lpc (линии на сантиметр).

В различных версиях Photoshop русский перевод может отличаться, возможные значения приведены через запятую или в скобках.
