Растрирование— преобразование исходного изображения в изображение с периодической структурой, состоящей из однотипных ячеек одинакового размера. В большинстве случаев ячейки имеют квадратную форму, и везде в данном описании подразумевается именно эта форма. Примеры: мозаика из прямоугольных плиток, отображение фотографии на экране монитора пикселями, сканирование. В офсетной печатирастрирование используется для передачи полутонов (промежуточных градаций цвета). При этом применяется особый вид растрирования, в котором каждая ячейка состоит только из двух цветов. Например, при черно–белой офсетной печати каждая ячейка состоит только из белого и черного. Ячейки имеют малый размер: 0.1–0.5 мм. Поэтому частично заполненные черным цветом ячейки воспринимаются глазом как серые. Это позволяет передавать полутона изображения, используя только черную краску. Наблюдаемый оттенок серого цвета определяется отношением площади, занимаемой черным цветом, к площади ячейки. При этом расположение черной краски внутри ячейки, вообще говоря, может быть любым. На практике оно выбирается таким образом, чтобы его легче было напечатать. Как правило, используют круг или эллипс, расположенный в центре ячейки. При необходимости круг обрезается, чтобы заполнить большую часть ячейки или чтобы точнее передать форму растрируемого изображения. Если принять белый цвет за 0%, а черный — за 100%, то оттенок серого в 10% после такого растрирования будет выглядеть как круги с диаметром, равным 0.36 расстояния между их центрами (см. рис. 8). Иногда применяется стохастическое растрирование. В принтерах оно называется диффузным. В этом случае каждая ячейка заполняется не одним пятном, а множеством маленьких пятен. Стохастическое растрирование позволяет получить более ровные оттенки полутонов и полностью устранить розеточный муар. Однако, оно предъявляет высокие требования к качеству печатного процесса и поэтому не имеет широкого распространения в офсетной печати. Получить наглядные примеры растрирования можно в программе Photoshop. Для этого откройте небольшое Grayscale–изображение и конвертируйте его в Bitmap, указав метод «Halftone Screen» («Полутоновый растр») и задав выходное разрешение 2400 ppi.

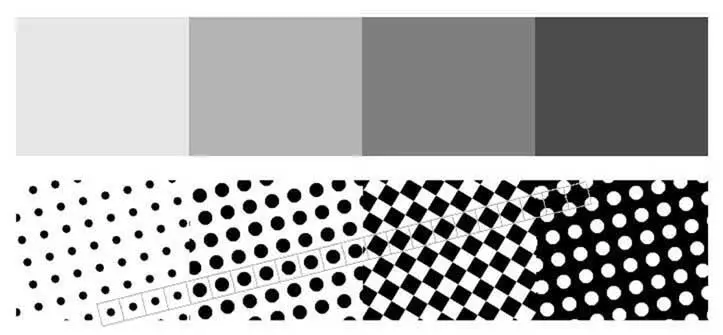

Рис. 8 .Пример растрирования (увеличено в 30 раз): вверху — исходное изображение с полутонами 10%, 30%, 50% и 70%, внизу — результат растрирования (круглая растровая точка, угол наклона линий растра 15 градусов). Отмечена одна линия растра. Примеры реальных растровых точек см. на Рис. 6.

Растр— результат растрирования. Параметрами растра являются: линиатура, угол наклонаи тип растра (способ растрирования).

Печатный муар— см. Розеточный муар.

Угол растра— угол наклона линий растра.Поскольку любые две линии растра либо параллельны, либо перпендикулярны друг другу, то для однозначного задания угла их наклона достаточно указать наклон какой–либо одной линии в интервале от 0 до 90 градусов. Значения, большие 90 градусов или меньшие 0, приводятся к этому интервалу путем вычитания или прибавления 90 градусов. При многокрасочной печати углы растров красок подбираются таким образом, чтобы розеточный муарбыл наименее заметен. Для этого разность между углами должна быть максимальной.

Удаление растраиз сканированного печатного изображения выполняется с целью предотвращения появления муара. Рассмотрим однокрасочное печатное изображение, сканированное в режиме Grayscale. Частотный спектр такого изображения содержит высокий пик на частоте растра, а также пики на более высоких частотах (см. рис. 9). При выводе изображения на растровое устройство (дисплей, принтер или фотонабор) с частотой растра близкой к одному из этих пиков, будет возникать муар. Чтобы муар не появлялся ни при каких обстоятельствах, все эти пики необходимо удалить. Фильтр Descreen удаляет из спектра изображения все частоты, равные или превышающие частоту растра (пример см. на рис. 2 Descreen 4.0 Professional edition для Adobe Photoshop (Windows) ).

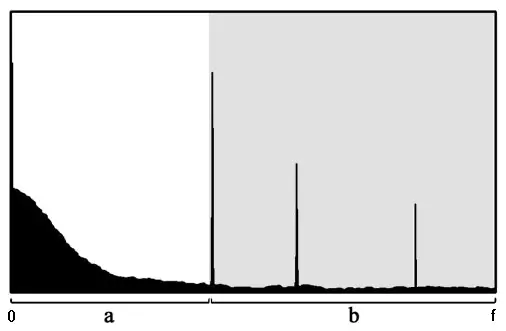

Рис. 9 .Спектр изображения:

a) Область с основной информацией изображения.

b) Область с пиками растра и его гармоник, удаляемая фильтром.
