Значение интенсивности задается в пределах от 0 до 100. По умолчанию задается значение 100, которое соответствует полной интенсивности. Значение интенсивности 0 соответствует выводу белым цветом.

См. также:

■ Задание параметров печати объектов

Задание интенсивности вывода объектам на видовом экране листа

1. Выберите меню "Файл"→"Диспетчер стилей печати".

2. Щелкните правой кнопкой мыши на файле CTB или STB. Нажмите "Открыть".

3. На вкладке "Карточка" Редактора таблиц стилей печати выбрать стиль для редактирования.

4. В поле параметра "Интенсивность" указать значение от 1 до 100.

5. Нажать кнопку "Принять".

6. На листе выберите меню "Файл"→"Параметры листа".

7. В диалоговом окне "Диспетчер параметров листов" нажать кнопку "Изменить". В открывшемся диалоговом окне "Параметры листа" выбрать из списка "Таблица стилей печати" отредактированный стиль печати.

8. Дважды нажать кнопку мыши на видовом экране листа, содержащем объекты, интенсивность которых необходимо изменить.

9. Выбрать объекты, стиль печати которых необходимо изменить.

10. Нажать правую кнопку мыши в области рисования и выбрать из контекстного меню "Свойства".

11. На палитре "Свойства" воспользоваться одним их следующих приемов:

■ При использовании именованных таблиц стилей печати установить для свойства "Стиль печати" отредактированный стиль печати. Если этот стиль печати отсутствует в списке, выбрать пункт "Другой" и установить текущей таблицу, в которой содержится ранее отредактированный стиль печати. В диалоговом окне "Выбор стиля печати" из списка "Стили печати" выбрать требуемый стиль печати.

■ При использовании цветозависимых таблиц стилей печати для свойства "Цвет" установить цвет, для которого и был отредактирован стиль печати.

Команды

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

ОКНОСВ

Управление свойствами объектов

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Отключение некоторых видовых экранов листа или ограничение числа активных видовых экранов позволяет сэкономить время.

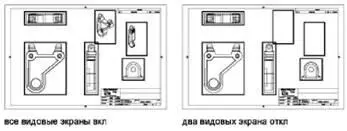

Большое число активных видовых экранов может замедлять работу системы, так как значительное время тратится на регенерацию изображений. Отключение некоторых видовых экранов листа или ограничение числа активных видовых экранов позволяет сэкономить время. На следующей иллюстрации показан результат отключения двух видовых экранов.

Вновь создаваемые видовые экраны по умолчанию включены. Отключив видимость не используемых в данный момент видовых экранов, можно перемещать видовые экраны и изменять их размеры, не тратя время на ожидание завершения регенерации.

Кроме того, видовой экран можно отключить, если он не должен вычерчиваться на плоттере.

Включение и отключение видовых экранов с помощью палитры "Свойства"

1. Перейти на вкладку "Лист" в пространстве листа.

2. Выбрать границу видового экрана, который необходимо включить или выключить.

3. Нажать правую кнопку мыши и выбрать в контекстном меню "Свойства".

4. На палитре "Свойства" в группе "Разное" выбрать свойство "Вкл" и присвоить ему значение "Да" или "Нет".

Для изменения свойств непрямоугольного видового экрана на палитре "Свойства" следует сначала из списка, где отображается значение "Все (2)", выбрать элемент "ВЭкран (1)".

Стандартная

СВОЙСТВА

Выберите видовой экран и щелкните правой кнопкой мыши в области рисования.

Выбрать в контекстном меню "Видимость объектов на ВЭкранах".

Команды

СВИД

Создание видовых экранов на листах и управление ими

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

ОКНОСВ

Управление свойствами объектов

ВЭКРАН

Создает несколько видовых экранов в пространстве модели и в пространстве листа.

Системные переменные

МАХАCТVР

Устанавливает максимальное количество видовых экранов, которые могут быть активны одновременно
