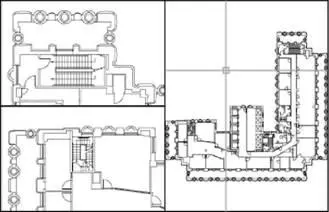

На вкладке разметки листа также можно создавать видовые экраны. Эти видовые экраны, называемые видовыми экранами разметки листа, используются для компоновки чертежа, выводимого на печать. Видовые экраны листа можно перемещать, можно также изменять их размеры. Возможности управления видовыми экранами на листе достаточно разнообразны. Подробнее о листах и видовых экранах листа см. Создание многовидовых чертежей (в пространстве листа).

На видовом экране пространства модели можно:

■ Выполнять панорамирование, зумирование, задавать режимы сетки, шаговой привязки и изображения знака ПСК, а также восстанавливать именованные виды.

■ Сохранять расположение системы координат для каждого видового экрана.

■ Переключаться с одного видового экрана на другой в ходе выполнения команд построения чертежа.

■ Сохранять именованную конфигурацию видовых экранов и повторно использовать ее на вкладке "Модель" или применять на вкладке разметки листа.

Задание различных систем координат для отдельных видовых экранов обычно требуется при работе с трехмерными моделями. См. Назначение пользовательской системы координат видовому экрану.

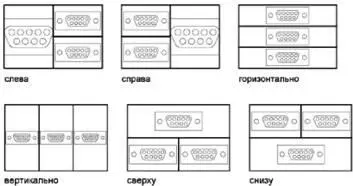

На следующей иллюстрации показано несколько стандартных конфигураций видовых экранов пространства модели.

Видовые экраны пространства модели можно изменять, разбивая их на части и объединяя друг с другом. Объединяемые видовые экраны должны иметь общую границу одной длины.

Разделение видового экрана пространства модели

1. Если имеется насколько видовых экранов, нажмите кнопку мыши внутри видового экрана, который требуется разделить.

2. Для указания количества создаваемых видовых экранов пространства модели выполните одно из следующих действий:

■ Выберите меню "Вид"→"Видовые экраны"→"2 ВЭкрана".

■ Выберите меню "Вид"→"Видовые экраны"→"3 ВЭкрана.

■ Выберите меню "Вид"→"Видовые экраны"→"4 ВЭкрана"

3. На запрос в командной строке укажите порядок расположения новых видовых экранов.

ВЭКРАН

Объединение двух видовых экранов на вкладке "Модель"

1. Выберите меню "Вид"→"Видовые экраны"→"Соединить".

2. Нажмите кнопку мыши на видовом экране пространства модели, содержащем сохраняемый вид.

3. Нажмите кнопку мыши внутри смежного видового экрана, который требуется присоединить к первому.

ВЭКРАН

Восстановление одного видового экрана на вкладке "Модель"

■ Выберите меню "Вид"→"Видовые экраны""→"1 ВЭкран".

ВЭКРАН

Перехода со вкладки разметки листа на вкладку "Модель"

■ Нажмите вкладку "Модель" внизу области рисования.

TILEMODE

Команды

РМОДЕЛЬ

Переключение со вкладки "Лист" на вкладку "Модель"

ВЭКРАН

Создает несколько видовых экранов в пространстве модели и в пространстве листа.

Системные переменные

MAXACTVP

Устанавливает максимальное количество видовых экранов, которые могут быть активны одновременно

ОТАВ

Отображение имени текущей вкладки (модель или лист) в чертеже.

TILEMODE

Устанавливает вкладку "Модель" или последнюю вкладку листа текущей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

При использовании нескольких видовых экранов один из них является текущим; именно он воспринимает команды управления видом и действия с применением курсора.

На текущем видовом экране курсор меняет свою форму со стрелки на перекрестье, а граница видового экрана выделена. Переключиться с одного видового экрана на другой можно в любой момент, кроме тех случаев, когда выполняется какая-либо команда работы с видами.

Для установки видового экрана текущим, нажмите кнопку мыши на нем или нажмите CTRL + R для переключения между существующими видовыми экранами.

Например, в случае построения отрезка можно указать его начало на первом видовом экране пространства модели, затем переключиться нажатием кнопки мыши на второй видовой экран и указать на нем конечную точку отрезка. Этот метод особенно удобен на больших чертежах, когда требуется построить отрезок, соединяющий удаленные точки.
