ПЕЧАТЬ

Процедура создания командного файла для буферизации данных перед выводом на печать

Файлы печати предназначены для работы с программным обеспечением буферизации данных; их можно также передать в центр обслуживания для вывода на печать. Вывод файлов PLT можно запустить с помощью простого командного файла.

1. Откройте текстовый редактор и сохраните командный файл в той папке, где хранятся файлы PLT.

2. Присвойте командному файлу имя, например, MySpooler.bat.

3. Добавьте к командному файлу одну строку следующего вида:

copy %1 \\сервер\принтер

Параметр %1 автоматически заменяется именем файла .plt, который передается устройству вывода.

СОВЕТ. Если устройство вывода подключено непосредственно к компьютеру, вместо пути к серверу печати можно указать порт принтера, например, LPT1.

4. Сохраните командный файл и закройте текстовый редактор.

Процедура печати из файла печати (PLT) посредством командного файла

При выполнении этой процедуры используется командный файл, созданный в ходе выполнения процедуры Процедура создания командного файла для буферизации данных перед выводом на печать.

1. Откройте окно командной строки и введите команду перехода к папке, содержащей файл PLT и командный файл буферизации данных.

2. В командной строке введите следующую команду:

MySpooler.bat MyDrawing.plt

Здесь MySpooler.bat — имя созданного ранее командного файла, а MyDrawing.plt — имя файла печати.

Выполняется копирование файла PLT на устройство вывода и создание чертежа.

Команды

ПЕЧАТЬ

Вывод чертежа на плоттер, принтер или в файл

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Публикация представляет собой более совершенную альтернативу выводу на печать большого количества чертежей. Из Диспетчера подшивок можно опубликовать целую подшивку в виде набора бумажных чертежей или в виде единого многолистового файла формата Design Web Format (DWF).

Публикация электронного набора чертежей в виде DWF файла экономит время и увеличивает производительность, поскольку позволяет создавать точное и сжатое представление чертежей в удобном для просмотра и распространения файле. Файлы DWF может просматривать или выводить на печать любой пользователь с помощью распространяемого бесплатно и предлагаемого на сайте Интернета приложения для просмотра файлов DWF — Autodesk® DWF™ Viewer.

Наборы чертежей являются основным итогом работы большинства проектных коллективов. Создание набора чертежей с дальнейшим рассмотрением его в различных инстанциях может оказаться довольно долгим и сложным процессом.

С помощью диалогового окна "Публикация" можно на основе целого набора чертежей одним нажатием кнопки мыши получить в бумажном или электронном виде набор готовых чертежей.

Электронные наборы чертежей сохраняются как файлы формата Design Web Format™ (DWF™). Имеется возможность просматривать или выводить на печать файлы DWF с помощью распространяемого бесплатно приложения для просмотра файлов DWF — Autodesk® DWF™ Viewer.

См. также:

■ Коротко о процессе печати

Для печати отдельного чертежа используется диалоговое окно "Печать".

Команды

ПУБЛ

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Публикация предлагает удобный способ получения набора бумажных чертежей или их электронного аналога. Электронный набор чертежей — это аналог набора чертежей, распечатанных на бумаге. Электронный набор чертежей можно получить, опубликовав рисунки в файле формата DWF™ (Design Web Format™).

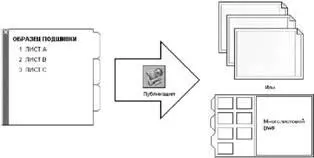

С помощью Диспетчера подшивок можно опубликовать целую подшивку листов. Публикация в едином многолистовом файле формата DWF позволяет одним нажатием кнопки мыши создать готовый электронный набор чертежей.

Набор бумажных чертежей создается публикацией каждого листа подшивки на заданном в его параметрах плоттере.

С помощью диалогового окна "Публикация" можно не только собрать в одно целое набор различных чертежей для публикации, но и сохранить их перечень в файле описаний наборов чертежей формата DSD (Drawing Set Descriptions). Этот набор для публикации можно адаптировать под нужды конкретного пользователя, добавляя и удаляя листы по мере развития проекта. Созданный в диалоговом окне "Публикация" перечень листов можно опубликовать любым из следующих способов:
