Чертеж может быть смещен на положительную или отрицательную величину по осям X и Y. Однако это может привести к усечению чертежа при печати. Если выводимый фрагмент (границы, экран, вид или рамка) не укладывается полностью в печатаемую область, существует возможность центрировать изображение, выбрав опцию "Центрировать".

Команды

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

ПЕЧАТЬ

Вывод чертежа на плоттер, принтер или в файл

ДИСППЕЧ

Вызов Диспетчера плоттеров, в котором можно добавить или изменить конфигурацию плоттера

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Имеется возможность выбора из двух типов ориентации чертежа: альбомная (длинный край располагается горизонтально) или книжная (длинный край располагается вертикально). Тип ориентации выбирается с учетом заданного формата бумаги. Кроме того, при выводе на печать чертеж можно переворачивать.

Команды

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

ПЕЧАТЬ

Вывод чертежа на плоттер, принтер или в файл

ДИСППЕЧ

Вызов Диспетчера плоттеров, в котором можно добавить или изменить конфигурацию плоттера

Системные переменные

PLOTROTMODE

Управляет ориентацией чертежа

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Имеется возможность управления печатью объектов с помощью параметров масштаба печати, стилей печати, таблиц стилей печати и путем изменения свойств слоев объектов.

Для вывода чертежа на печать можно выбрать из списка один из предлагаемых масштабов печати в реальных координатах или указать свой масштаб. Кроме этого, можно установить масштаб "Вписать"; в этом случае масштаб будет подобран таким образом, что выводимый на печать чертеж окажется вписанным в выбранный формат листа.

При рисовании объекты обычно изображаются в натуральную величину. Пользователь сам решает, с какой единицей реального мира (дюйм, миллиметр, метр и т.д.) сопоставить единицу чертежа. Например, если размеры реальных объектов удобно выражать в миллиметрах, то одна единица чертежа соответствует одному миллиметру. В дальнейшем при печати чертежа можно либо задать точный масштаб, либо воспользоваться режимом вписывания чертежа в заданный формат листа бумаги.

В большинстве случаев печать чертежей выполняется с точным масштабом. Метод задания масштаба печати зависит от выбора между вкладками разметки и модели при печати:

■ При выборе вкладки "Модель" задание масштаба печати выполняется в диалоговом окне "Печать". Этот масштаб определяет отношение единицы длины на напечатанном чертеже к единице реального мира, использованной при построении чертежа.

■ При выборе одной из вкладок разметки листа используются два масштаба. Первый из них задается для всего листа чертежа установленного формата и обычно определяется отношением 1:1. Второй масштаб применяется к самой модели, изображаемой на видовых экранах листа. Он определяет для каждого видового экрана как отношение размеров формата листа к размерам модели на видовом экране.

ПРИМЕЧАНИЕ. Можно изменить список масштабов, отображающихся во всех списках видов и масштабов печати, с помощью команды СПИСМАСШТРЕД.

Во время печати можно выбирать единицы измерения (дюймы или миллиметры). Так, например, выбрав опцию "мм" (миллиметры) и указав в числовом поле значение 1, а в поле "Единицы чертежа" значение 10, можно тем самым установить масштаб, при котором каждые 10 миллиметров чертежа при выводе на печать будут преобразовываться в 1 миллиметр.

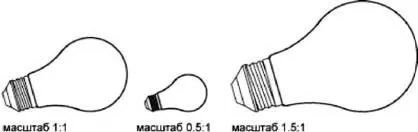

На рисунке показан результат печати лампы в трех различных масштабах.

Для черновых вариантов чертежей точность задания масштаба не столь важна. Здесь лучше воспользоваться опцией "Вписать" для печати чертежа в наибольшем из возможных для данного формата масштабе. Ширина или высота чертежа соответствует ширине или высоте листа.
