Autodesk - AutoCAD 2008. Руководство пользователя

Разметка листа является изображением распечатанной страницы. Имеется возможность создавать столько вариантов разметок, сколько потребуется. Каждый вариант разметки листа хранится на своей вкладке разметки листа, и ему может быть назначен свой набор параметров листа.

В процессе создания разметки листа выполняется размещение таких выводящихся только при печати листа элементов, как основная надпись и примечания. Объекты чертежа, создаваемые в пространстве модели, размещаются на вкладке "Модель". Для их просмотра в пространстве листа необходимо создавать видовые экраны разметки листа.

При создании листа необходимо указывать устройство печати и такие параметры, как формат и ориентация печати. Эти настройки сохраняются в наборе параметров листа. Эти параметры можно задавать для пространства листа и модели с помощью Диспетчера наборов параметров листов. Наборы параметров листа можно именовать и сохранять в целях дальнейшего их использования для других разметок листов.

Если в диалоговом окне "Параметры листа" заданы не все параметры, то их можно указать непосредственно перед началом печати. Кроме того, можно переназначить параметры листа во время печати. Новые параметры листа могут быть либо использованы только во время текущего процесса печати, либо сохранены для последующих сеансов.

Использование стилей печати позволяет изменять внешний вид объектов и слоев при их выводе на печатающее устройство, регулируя такие свойства, как вес линий, цвет и стиль закрашивания. Стили печати группируются в таблицы стилей печати. Диспетчер стилей печати — это окно, в котором отображаются все доступные стили печати.

Существует два типа стилей печати: цветозависимые и именованные. В таблице, которая назначена чертежу, должны присутствовать только стили какого-либо одного вида. Стили печати в таблице могут быть преобразованы из одного типа в другой. Можно также менять используемый в чертеже тип стилей печати.

При использовании цветозависимых стилей печати на печать объектов влияет их цвет. Файлы таблиц таких стилей имеют расширение .ctb. Назначение цветозависимых стилей печати непосредственно объектам не разрешено. Это означает, что для изменения внешнего вида выводимого на печать объекта нужно присвоить ему другой цвет на чертеже. Например, для печати группы объектов чертежа одним методом им всем присваивается красный цвет.

Именованные стили печати могут быть назначены непосредственно объектам и слоям. Файлы таблиц таких стилей печати имеют расширение .stb. Использование именованных стилей позволяет печатать каждый объект с различными характеристиками, независимо от цвета самих объектов.

Штемпель — это фрагмент текста, размещаемый на чертеже при печати. Расположение штемпеля задается в диалоговом окне "Штемпель". Если эта опция активна, то при выводе чертежа на печать на него ставится штемпель с именем чертежа, именем вкладки, датой, временем и т.д. Информацию со штемпеля можно запомнить в файле журнала (одновременно выводя или не выводя ее на печать).

ПРИМЕЧАНИЕ. Файл чертежа или файл шаблона чертежа, созданный в учебной версии, всегда выводится на печать со следующим штемпелем: "СОЗДАНО УЧЕБНОЙ ВЕРСИЕЙ ПРОДУКТА AUTODESK" Если в чертеже используются блоки или внешние ссылки, созданные в учебной версии продукта, то при выводе на печать появляется аналогичный штемпель.

См. также:

■ Создание многовидовых чертежей (в пространстве листа)

■ "Для получения справки по дополнительным свойствам" в документе Руководство по периферийным устройствам

Печать чертежа

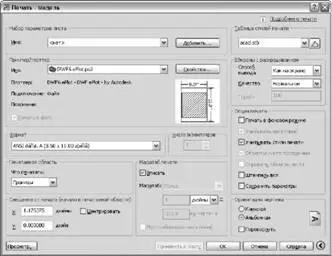

1. Выберите пункт меню "Файл"→"Печать".

2. В диалоговом окне "Печать" в группе "Принтер/Плоттер" выберите из списка имя печатающего устройства.

3. В группе "Формат" выберите из списка формат бумаги для печати.

4. (Не обязательно) Задайте число печатаемых экземпляров в поле "Число экземпляров".

5. В группе "Печатаемая область" укажите фрагмент чертежа, выводимый на печать.

6. В группе "Масштаб печати" из раскрывающегося списка "Масштаб" выберите необходимый масштаб.

7. Для отображения других параметров нажмите кнопку "Дополнительные параметры".
