■ Экран.Печать всех объектов, отображаемых в пределах области рисования.

■ Вид.Печать сохраненного вида. Вид выбирается из предлагаемого списка именованных видов.

■ Рамка.Печать объектов в пределах задаваемой пользователем области. Выберите опцию "Рамка" и в ответ на запрос укажите нужную область. Кнопкой "Рамка" можно воспользоваться также для того, чтобы изменить заданную область.

6. Нажмите "OK".

7. В "Диспетчере параметров листов" нажмите кнопку "Закрыть".

Компоновки

ПАРАМЛИСТ

Нажмите правую кнопку мыши на вкладке разметки листа. Выберите "Диспетчер наборов параметров листов".

Команды

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

Системные переменные

Нет записей

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Печатаемая область листа чертежа определяется выбранным устройством вывода на печать и обозначается на листе штриховой линией. При смене устройства вывода на печать область печати может измениться.

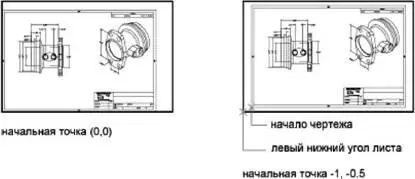

Смещение печати задается от нижнего левого угла печатаемой области или края листа бумаги в зависимости от настройки параметра "Отсчет смещения чертежа" в диалоговом окне "Настройка" на вкладке "Печать/Публикация". Выбранный вариант смещения приводится в круглых скобках после названия группы опций "Смещение от начала" в диалоговом окне "Печать".

Смещение можно задать, введя положительные или отрицательные значения в поля "X" и "Y". Однако это может привести к усечению чертежа при печати.

Если на печать выводится не все содержимое разметки листа, то можно воспользоваться опцией центрирования чертежа на листе бумаги.

Задание смещения печати для разметки листа

1. Выберите вкладку разметки листа, для которой необходимо настроить смещение чертежа.

2. Выберите пункт меню "Файл"→"?Диспетчер наборов параметров листов".

3. В Диспетчере наборов параметров листов в группе опций "Параметры листа" выберите набор параметров, который требуется изменить.

4. Нажмите кнопку "Редактирование".

5. В диалоговом окне "Параметры листа" в списке "Смещение от начала" введите значение в единицах для X или Y или для обеих координат. Нажмите "OK".

6. В Диспетчере наборов параметров листов нажмите кнопку "Закрыть".

Компоновки

ПАРАМЛИСТ

Нажмите правую кнопку мыши на вкладке разметки листа. Выберите "Диспетчер наборов параметров листов".

Команды

ПАРАМЛИСТ

Управление параметрами компоновки, устройством печати, форматом бумаги и другими настройками для каждого нового листа

Системные переменные

PLOTOFFSET

Управляет способом отсчета смещения чертежа относительно печатаемой области или кромок листа бумаги

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

При выводе чертежа на печать можно либо задать точный масштаб, либо воспользоваться режимом вписывания чертежа в заданный формат листа бумаги.

Обычно чертежи печатают в масштабе 1:1. Чтобы задать другой масштаб печати чертежа, установите его в диалоговом окне "Параметры листа" или "Печать" В указанных диалоговых окнах масштаб можно ввести или выбрать из списка.

ПРИМЕЧАНИЕ. Можно изменить список масштабов с помощью команды СПИСМАСШТРЕД.

Для черновых вариантов чертежей точность задания масштаба не столь важна. Здесь лучше воспользоваться опцией "Вписать" для вывода чертежа в наибольшем из возможных для данного формата масштабе.

См. также:

■ Масштабирование видов на видовых экранах листа

■ Рисование, масштабирование и пояснения в пространстве модели

Задание масштаба печати

1. Выберите вкладку разметки листа, для которой необходимо установить масштаб.

2. Выберите пункт меню "Файл"→"?Диспетчер наборов параметров листов".

3. В Диспетчере наборов параметров листов в группе опций "Параметры листа" выберите набор параметров, который требуется изменить.

4. Нажмите кнопку "Редактирование".
