7. Нажмите кнопку "Закрыть".

МВЫНОСКАСТИЛЬ

Процедура создания аннотативной мультивыноски

1. Выберите пункт меню "Формат"→"Стиль мультивыносок".

2. В диалоговом окне "Диспетчер стилей мультивыносок" выберите стиль аннотативных мультивыносок в списке "Стили".

ПРИМЕЧАНИЕ. Значок рядом с именем стиля мультивыносок указывает на то, что этот стиль является аннотативным.

3. Нажмите кнопку "Установить".

4. Нажмите кнопку "Закрыть".

5. Выберите пункт меню "Размер"→"Мультивыноска".

6. Выберите точку для стрелки выноски.

7. Выберите концевую точку выноски.

8. Укажите ширину текста.

9. Введите текст.

10. На панели инструментов "Формат текста" нажмите "OK".

МВЫНОСКАСТИЛЬ, МВЫНОСКА

Процедура преобразования обычной выноски или мультивыноски в аннотативную и наоборот

1. Выберите на чертеже выноску или мультивыноску.

2. Для отображения палитры "Свойства" выберите пункт меню "Сервис"→"Палитры"→"Свойства".

3. На палитре "Свойства" в разделе "Прочие" выберите "Аннотативный".

4. В раскрывающемся списке выберите "Да" или "Нет".

СВОЙСТВА

Команды

МВЫНОСКАСТИЛЬ

СТИЛЬ

Создание и изменение текстовых стилей, а также задание текущего текстового стиля

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

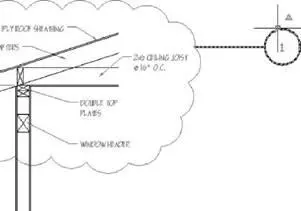

Если требуется аннотировать чертеж посредством геометрических объектов, можно объединить такие объекты, составив из них определение аннотативного блока.

На основе определений блоков создаются ссылки на аннотативные блоки. Ссылкам на аннотативные блоки и атрибутам аннотативных блоков первоначально назначено то значение масштаба аннотаций, которое было текущим на момент их вставки. Ссылки на аннотативные блоки следует вставлять с коэффициентом 1.

Невозможно изменить значение свойства "Аннотативный" для отдельных ссылок на блоки.

Если для аннотативного блока требуется задать формат листа бумаги, следует при определении блока в пространстве листа или на вкладке "Модель" задать для параметра значение 1:1.

При создании аннотативных блоков и аннотативных объектов внутри блоков, а также при работе с ними необходимо учитывать следующую информацию.

■ Блоки, не являющиеся аннотативными, могут содержать аннотативные объекты; к таким объектам, помимо масштаба аннотаций, применяется коэффициент масштабирования, заданный для блока.

■ Аннотативный блок не может содержаться в другом аннотативном блоке.

■ Ссылки на аннотативные блоки масштабируются равномерно на основе текущего масштаба аннотаций или любого пользовательского масштаба, примененного к ссылке на блок.

■ Не следует вручную масштабировать блоки, содержащие аннотативные объекты.

Для блоков можно задавать аннотативные атрибуты независимо от того, являются ли эти блоки аннотативными. Аннотативные атрибуты блоков, не являющихся аннотативными, применяются в том случае, если геометрические объекты в блоке требуется отображать на листе бумаги в масштабе видового экрана, а текст атрибута — в соответствии со значением параметра "Высота листа", заданным для этого атрибута.

Можно задать ориентацию аннотативных блоков, соответствующую ориентации листа бумаги. Более подробную информацию о задании ориентации аннотативных объектов см. в разделе Задание ориентации аннотаций.

С помощью системной переменной ANNOTATIVEDWG можно включить или отключить режим, при котором чертеж в целом при его вставке в другой чертеж функционирует как аннотативный блок. Если чертеж содержит аннотативные объекты, системная переменная ANNOTATIVEDWG доступна только для чтения.

ПРИМЕЧАНИЕ. Значение INSUNITS игнорируется при вставке блоков в чертеж.

См. также:

■ Создание и использование блоков (символов)

■ Атрибуты блоков

Процедура создания определения аннотативного блока

1. Выберите пункт меню "Рисование"→"Блок"→"Создать".

2. В диалоговом окне "Определение блока" введите имя блока в поле "Имя".

3. В разделе "Объекты" выберите "Преобразовать в блок".

4.Нажмите "Выбрать объекты".

5. В разделе "Поведение" выберите "Аннотативный".
