ПРИМЕЧАНИЕ. Режим ортогонального рисования не может использоваться совместно с режимом полярного отслеживания, При включении режима "Орто" полярное отслеживание автоматически отключается. Аналогичным образом полярная привязка (PolarSnap) и привязка к сетке не могут быть включены одновременно. При включении режима полярной привязки отключается режим шаговой привязки к сетке.

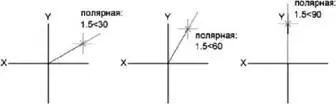

Полярное отслеживание может осуществляться под углами, кратными следующим стандартным значениям: 90, 45, 30, 22.5, 18, 15, 10 или 5 градусов. Кроме того, пользователь может определить другие значения углов. На следующей иллюстрации показаны некоторые из возможных линий полярного отслеживания при значении углового интервала 30 градусов.

Ориентация угла в 0 градусов зависит от угла, заданного в диалоговом окне "Единицы чертежа" (ЕДИНИЦЫ). Направление отсчета угла привязки (по часовой стрелке или против) также задается при настройке единиц измерения чертежа.

Режим полярного отслеживания можно временно включить или отключить с помощью клавиши отмены. Метод "направление-расстояние" будет недоступен, пока для полярного отслеживания задействована клавиша временной отмены.

Полярная привязка задает шаг перемещения курсора в заданном направлении. Например, при задании интервала длиной 4 единицы курсор будет позиционироваться в заданном направлении на расстояниях 0, 4, 8, 12, 16 единиц и т.д. При перемещении курсора появляются всплывающие подсказки для ближайшей точки полярной привязки. Для возможности точного указания точек в заданном направлении и на заданном расстоянии следует включить как режим полярного отслеживания, так и режим полярной привязки. Режим всех привязок и отслеживания можно временно отключить с помощью клавиши отмены.

См. также:

■ Переопределение параметров объектной привязки

Для включения и отключения полярного отслеживания

■ Нажмите F10 или нажмите на "Полярные" на строке состояния.

Для временного включения или отключения полярного отслеживания нажмите и удерживайте клавишу F10 во время работы.

Для задания шага полярной привязки

1. Выберите меню Сервис→Режимы рисования.

2. На вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выбрать "Шаг Вкл".

3. В группе "Тип привязки" выберите "Полярная привязка".

4. В группе "Полярная привязка" ввести шаг полярной привязки.

5. На вкладке "Отслеживание" установите флажок "Полярное отслеживание Вкл".

6. Из списка "Шаг углов" выбрать нужное значение угла.

Можно задать и любое другое значение угла. Для этого служат опция "Дополнительные углы" и кнопка "Новый".

7. Нажать "OK".

РЕЖИМРИС

Для построения объектов с помощью полярного отслеживания

1. Включите полярное отслеживание и вызовите команду рисования, например, ДУГА, КРУГ или ОТРЕЗОК.

Полярное отслеживание можно также использовать при работе с командами редактирования, например, КОПИРОВАТЬ и ПЕРЕНЕСТИ.

2. Переместить курсор, чтобы появилась пунктирная линия полярного отслеживания под одним из заданных углов. Указать точку на линии полярного отслеживания.

РЕЖИМРИС

Для построения объектов с помощью полярной привязки

1. Включить полярные отслеживание и привязку.

Убедиться, что на вкладке "Шаг и сетка" диалогового окна "Режимы рисования" включена опция "Полярная привязка".

2. Вызовите команду рисования, например, ОТРЕЗОК.

3. Переместить курсор так, чтобы появилась пунктирная линия полярного отслеживания, определяющая заданный угол и расстояние от исходной точки.

4. Указать точку.

Длина нового отрезка кратна заданному шагу полярной привязки.

РЕЖИМРИС

Для задания углов полярного отслеживания

1. Выберите меню Сервис→Режимы рисования.

2. На вкладке "Отслеживание" диалогового окна "Режимы рисования" установить флажок "Полярное отслеживание Вкл".

3. Из списка "Шаг углов" выбрать угол полярной привязки.

4. Для указания любого другого угла отметить опцию "Дополнительные углы". Щелкнуть "Создать". Введите значение угла в текстовом поле.

5. В группе "Отсчет полярных углов" указать метод определения исходного направления, от которого отсчитываются углы (от нулевого направления ПСК или от направления, определяемого последним созданным объектом).
