Autodesk - AutoCAD 2008. Руководство пользователя

АПЕРТУРА

Установка размера прицела объектной привязки, в пикселах

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

ПРИВЯЗКА

Установка текущих режимов объектной привязки

Системные переменные

APBOX

Включение и отключение отображение прицела автопривязки

AUTOSNAP

Управление отображением маркера, всплывающей подсказки и магнита автопривязки

OSMODE

Определяет выполнение объектных привязок

OSNAPHATCH

Устар.

Утилиты

Нет

Ключевые слова для команд

Нет

Во время работы можно временно включить или отключить текущие режимы объектной привязки с помощью клавиши отмены. Клавиши временной отмены можно использовать для других режимов рисования, например, для режима "Орто" и полярного режима.

Например, если заданы текущие объектные привязки, но их необходимо отключить для одной точки, нажмите и удерживайте клавишу F3. Когда клавиша отмены будет освобождена, текущие режимы объектной привязки будут восстановлены.

Существуют также клавиши временной отмены для отдельных объектных привязок. Клавиши отмены задаются таким образом, чтобы можно было легко найти их на ощупь, не отрывая взгляда от чертежа.

Клавиши на следующем чертеже являются клавишами по умолчанию, однако при необходимости можно изменить назначение клавиш и добавить собственные.

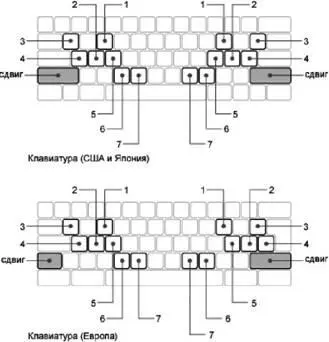

Нажмите и удерживайте клавишу SHIFT и одну из клавиш временной отмены, изображенных на чертеже:

Отключение привязки и отслеживания

1. Отмена объектной привязки: конечная точка

2. Принудительный выбор объектной привязки

3. Включение/отключение режима отслеживания объектной привязки

4. Включение/отключение режима объектной привязки (ПРИВЯЗКА)

5. Отключение привязки и отслеживания

6. Отмена объектной привязки: по центру

7. Отмена объектной привязки: средняя точка

Клавиши временной отмены можно использовать для других режимов рисования, заданных в диалоговом окне Режимы рисования.

См. также:

■ “Настройка сетки и шаговой привязки”

■ “Ортогональное рисование”

■ “Полярные отслеживание и привязка”

■ " Использование динамического ввода "

■ См. раздел Задание клавиш быстрого вызова и временной замены в документе Руководстве по адаптации

Для временной отмены текущих настроек объектной привязки

■ Нажмите и удерживайте клавишу F3 во время работы.

Когда клавиша будет освобождена, текущие настройки объектной привязки будут восстановлены.

Изменение времени реакции клавиатуры для кнопок временного переопределения

1. В панели управления Windows выберите опцию "Клавиатура".

2. Во вкладке "Скорость" диалогового окна "Свойства клавиатуры" передвиньте ползунок "Частота повторения" для корректировки времени реакции клавиатуры. Затем нажать "OK".

Команды

НПИ

Управляет настраиваемыми элементами интерфейса пользователя, такими как рабочее пространство, панель инструментов, меню, контекстное меню и сочетание клавиш.

АДАПТАЦИЯ

Изменяет инструментальные палитры

НАСТРОЙКА

Параметры данной вкладки служат для пользовательской настройки программы

ПРИВЯЗКА

Установка текущих режимов объектной привязки

Системные переменные

OSMODE

Определяет выполнение объектных привязок

TEMPOVERRIDES

Включает и отключает клавиши временной отмены

Утилиты

Нет

Ключевые слова для команд

Нет

Пользователю предоставляются различные средства для ограничения и блокирования перемещения курсора.

Для повышения скорости и эффективности построения объектов можно включить прямоугольную сетку на экране и привязку к сетке. Шаг и ориентацию сетки можно изменять.

Сетка представляет собой прямоугольную комбинацию точек или отрезков, расположенных на площади в заданных пользователем границах сетки. Сетка заменяет листок бумаги, расчерченный в клетку, который подкладывают под чертеж для облегчения построений. Она помогает выравнивать объекты и оценивать расстояние между ними. На печать сетка не выводится.
