Autodesk - AutoCAD 2008. Руководство пользователя

В "Диспетчере типов линий" отображаются значения глобального масштаба и масштаба текущего объекта.

■ Глобальный коэффициент масштабирования управляет системной переменной LTSCALE, которая используется для глобального изменения масштаба типа линий для всех объектов — как новых, так и существовавших до этого.

■ Значение масштаба текущего объекта управляет системной переменной CELTSCALE, которая задает изменяет масштаб типа линий новых объектов.

Отображаемый масштаб типов линий определяется путем умножения значения CELTSCALE на значение LTSCALE. Пользователь может легко изменять в чертеже как текущий, так и глобальный масштабы типов линий.

Настройка масштаба типов линий на различных видовых экранах листа выполняется с помощью системной переменной PSLTSCALE.

Для изменения масштаба типа линий объектов

1. Выберите объекты, масштаб типов линий которых необходимо изменить.

2. Нажмите правой кнопкой мыши на одном из объектов. Выберите "Свойства".

3. В палитре "Свойства" в поле "Масштаб типа линий" введите новое значение.

Стандартные (действия)

ОКНОСВ

Для задания масштаба типа линий новых объектов

1. Выберите меню Формат→Тип линий.

2. В окне "Диспетчер типов линий" нажмите кнопку "Вкл подробности".

3. Ввести значение в поле "Текущий масштаб".

4. Нажмите "OK".

ТИПЛИН

Для задания глобального масштаба типов линий

1. Выберите меню Формат→Тип линий.

2. В окне "Диспетчер типов линий" нажмите кнопку "Вкл подробности".

3. Введите значение в поле "Глобальный масштаб".

4. Нажмите "OK".

ТИПЛИН

Команды

ТИПЛИН

Загрузка, установка и изменение типов линий

Системные переменные

CELTSCALE

Установка текущего коэффициента масштабирования для типа линий объекта.

ЛМАСШТАБ

Глобальный масштаб типов линий

PSLTSCALE

Управляет масштабированием типов линий в пространстве листа

Утилиты

Нет

Ключевые слова для команд

Нет

Пользователь имеет возможность центрировать образец типа линий в пределах каждого сегмента полилинии, а также задавать способ отображения типов линий для коротких сегментов.

Если линия слишком коротка для того, чтобы вместить одну штриховую последовательность, то между двумя конечными точками будет проведена непрерывная линия, как показано на иллюстрации ниже.

Рекомендуется уменьшать масштаб типов линий для подобных сегментов. Подробней см. в Масштабирование типов линий.

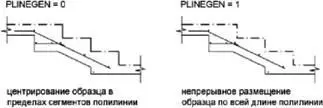

Для полилинии имеется возможность центрировать образец типа линий в пределах каждого сегмента, либо размещать его непрерывно по всей ее длине. Управляет этими режимами системная переменная PLINEGEN .

Для задания режима генерации типов линий во вновь создаваемых полилиниях

1. В командной строке введите plinegen.

2. Введите 1для разрешения непрерывной генерации образца типа линий по всей длине двумерной полилинии. Чтобы расположить образец типа линии по центру на каждом сегмента, введите 0.

PLINEGEN

Для изменения режима генерации типов линий в имеющихся полилиниях

1. Двойным щелчком выберите полилинию, для которой нужно изменить режим генерации типа линий.

2. В палитре "Свойства" задайте для свойства "Генерация типа линий" значение "Вкл" или "Откл".

Стандартные (действия)

ОКНОСВ

Команды

ОКНОСВ

Управление свойствами объектов

Системные переменные

PLINEGEN

Управляет созданием типа линии вокруг вершин двумерных полилиний

Утилиты

Нет

Ключевые слова для команд

Нет

Пользователь может управлять толщиной линий объектов как при отображении чертежа на экране, так и при выводе его на печать.

Веса линий представляют собой значения ширины, назначаемые графическим объектам и некоторым типам текста.

Веса линий позволяют получать тонкие и толстые линии, что полезно при оформлении чертежей (построение разрезов и сечений, показ уровней, нанесение размеров, засечек, отображение различий в деталях). Например, назначив слоям различные веса линий, можно облегчить идентификацию зданий, находящихся в эксплуатации, строящихся или подлежащих сносу. Для отображения линий по весам следует включить кнопку "ВЕС" в строке состояния.
