Autodesk - AutoCAD 2008. Руководство пользователя

Слои, имеющие переопределения свойств, определяются в "Диспетчере свойств слоев" при открытии его с вкладки "Лист". Посмотреть, какие слои имеют переопределения, можно следующим образом:

■ Каждое имя слоя, переопределение и соответствующий параметр глобального свойства обозначено фоновым цветом.

■ При наведении курсора на значок состояния слоя, содержащего переопределения, отображается всплывающая подсказка со сведениями о переопределении свойства.

■ Еще один значок отображается в столбце "Состояние".

■ В области структуры, где перечислены все слои, содержащие переопределения видовых экранов, отображается предварительно определенный фильтр "Переопределения видового экрана".

Слои, которым назначены переопределения свойств, обозначены также вне "Диспетчера свойств слоев". Определить, каким слоям назначены переопределения свойств, можно также в следующих зонах пользовательского интерфейса:

■ панель "Слои"Имена слоев текущего видового экрана выделены фоновым цветом. Для переопределений цвета вместо глобального цвета отображается цвет переопределения.

■ панель "Свойства"Отображается значение ПоСлою (ВЭ) и фоновый цвет для слоев или объектов, которым назначены переопределения свойств. Вместо глобальных свойств цвета, типа линий и веса линий отображаются цвета свойства переопределения.

■ Управляющая панель "Слои" на пульте управления В ниспадающем списке "Слой" после имен слоев отображается цвет фона. Вместо глобальных свойств цвета, типа линий и веса линий отображаются цвета свойства переопределения.

■ управляющая панель "Свойства объектов" на пульте управления.Элементы управления цветом, типом линий, весом линий и стилем печати выделены фоновым цветом. Вместо глобальных свойств цвета, типа линий и веса линий отображаются цвета свойства переопределения.

ПРИМЕЧАНИЕ. Фоновый цвет для переопределений видовых экранов можно изменить в диалоговом окне Параметры слоя.

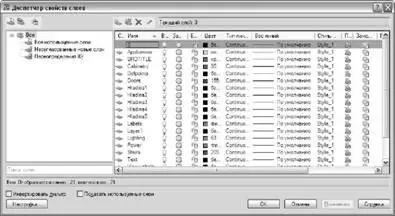

Переопределения свойств, заданные на слое "Освещение" для текущего видового экрана обозначены синим цветом фона.

Когда текущий видовой экран в пространстве листа содержит переопределения свойств слоя, в строке состояния отображается значок "Переопределения видового экрана". Если строка состояния чертежа не отображается, то этот значок отображается в строке состояния приложения.

Для проверки наличия переопределений свойств слоев в текущем видовом экране используется системная переменная VPLAYEROVERRIDES. Если системная переменная VPLAYEROVERRIDES имеет значение 1, то этот видовой экран содержит переопределения.

Кроме того, для проверки наличия переопределений в видовом экране можно воспользоваться командой "Свойства". В палитре "Свойства" отображается поле "Переопределения свойств слоев". Отображаемое здесь значение совпадает со значением системной переменной VPLAYEROVERRIDES.

Если в диспетчере свойств слоев щелкнуть на слое правой кнопкой мыши, отображается контекстное меню со списком команд для удаления переопределений свойств. Удалить можно:

■ Отдельное переопределение свойства в выбранном слое для одного или всех выбранных видовых экранов.

■ Все переопределения свойств в выбранном слое для одного или всех выбранных видовых экранов.

■ Все переопределения свойств во всех слоях в выбранном видовом экране или во всех выбранных видовых экранах.

ПРИМЕЧАНИЕ. Другой способ удаления переопределений свойств — воспользоваться контекстным меню, которое отображается при нажатии правой кнопки мыши на рамке выбранного видового экрана или видовых экранов. Пользователь может удалить переопределения видового экрана во всех слоях этого видового экрана.

Для назначения переопределений свойств текущему видовому экрану листа

1. На вкладке "Лист" дважды нажмите в пределах видового экрана, чтобы сделать его текущим.

2. Выберите меню Формат→Слой.

3. В "Диспетчере свойств слоев", в столбцах "Цвет ВЭ", "Тип линии ВЭ", "Вес линии ВЭ" и "Стиль печати ВЭ", выберите глобальные свойства, которые требуется переопределить.
