что приведет к созданию главной директории или папки в корневом каталоге. В этой директории будут содержаться все файлы, созданные вами в процессе моделирования. Наличие отдельной папки позволит вам быстро находить эти файлы, не смешивая их с файлами, являющимися частью программного обеспечения OrCAD.

При создании входного файла для схемы, которую вы хотите исследовать, всегда начинайте с полного эскиза схемы. Разметьте узлы, используя для этого маркировку, отличающуюся по цвету от остального текста, например красные или голубые чернила. В схеме всегда должен присутствовать нулевой узел (0), который является опорным узлом. Остальные узлы должны иметь цифровую или буквенную маркировку (проще, обычно работать с числами). Выберите имя входного файла, например dctwo.cir. Расширение *.cir указывает на схемный (или входной) файл. Включите во входной файл команду для каждого компонента схемы. Команды для компонентов могут идти в произвольной последовательности, однако первой командой входного файла должно идти название или описание. Если на первой строке будет описание компонента, оно будет проигнорировано (воспринято как название). Последней должна быть команда .END (набранная в нижнем или верхнем регистре).

Обычно буквы верхнего или нижнего регистра могут быть использованы в равной степени. Например, можно использовать буквы верхнего регистра для цепей постоянного тока, а нижнего — для переменного.

Если вы используете очень малые или очень большие числовые значения, учтите следующие соответствия, принятые в Spice:

Буквы в символическом представлении могут быть набраны в верхнем или нижнем регистре. Например, для обозначения milli в равной степени можно использовать буквы М или m.

Для описания конденсатора используется строка вида:

С 4 5 25NF

Это означает, что конденсатор подсоединен к узлам 4 и 5 и емкость его составляет 25 нФ (нанофарад). Можно упростить запись, представив единицы в оптимальной форме:

С 4 5 25n

Обратите особое внимание на то, что префикс в символической форме следует непосредственно за числовым значением. Не должно быть пробела между числовым значением и префиксом. Это справедливо и для экспоненциального представления префикса:

С 4 5 25Е-9

Другой пример:

R3 2 3 3 3kiloohms

очевидно, описывает резистор сопротивлением 33 кОм (килоома), включенный между узлами 2 и 3. Правильной является при этом и следующая запись:

R3 2 3 33k

Независимый источник напряжения может быть представлен в форме:

V 1 0 40V

Символ V после значения 40 указывает обычно на источник постоянного напряжения. Другая форма записи:

V 1 0 40

Некоторые читатели прошлых изданий просили о более подробном введении в методику создания входных (схемных) файлов для PSpice на ПК. Прежде чем вы начнете работать с материалами главы 1, можете рассмотреть приведенный конкретный пример или прочитать материал в разделе «Обзор PSpice».

На рис. В.2 приведена схема на постоянном токе, содержащая источник напряжения и четыре резистора. Узлы помечены номерами от 0 до 3. Для моделирования в Spice все узлы должны быть помечены номерами (или буквами). Должен присутствовать также опорный (нулевой) узел, помеченный цифрой 0.

Рис. В.2. Первая схема для исследования на PSpice

Откройте программу pspice.exe (рис. В.3) и выберите позиции меню File, New, Text File, как показано на рис. В.4.

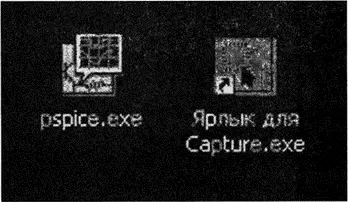

Рис. B.3. Пиктограммы на рабочем столе PSpice

Рис. В.4. Создание текстового файла на PSpice

Появится пустое окно с мигающим курсором, позволяющее ввести текст. Наберите следующий текст (позаботьтесь о точности ввода):
