Дж. Кеоун - OrCAD PSpice. Анализ электрических цепей

Если ваши основные интересы лежат в области цепей переменного и постоянного тока или электроники, то мы советуем начать непосредственно с первых глав книги. Методика использования компьютера в качестве инструмента обучения является наиболее наглядной для простых моделей, рассматриваемых в первых примерах. Когда вы освоитесь с этой методикой, то поймете, что более трудные задачи требуют лишь немного больших усилий.

Примеры из этой книги были смоделированы на ПК, в котором использовался процессор AMD K6, память RAM объемом не менее 64 МБ (мегабайт) и два драйвера жесткого диска. Могут использоваться принтеры HP LaserJet II и HP DeskJet 855С. Конечно, ваш компьютер не должен быть в точности таким же. Многие результаты, которые вы получите, запустив примеры программ, будут полностью совпадать с помещенными в книге, однако графики, полученные с помощью программы Probe, могут несколько отличаться. Но в любом случае отличия будут незначительны.

Программа Spice широко применяется в академическом и промышленном мире, чтобы моделировать работу различных электрических и электронных схем и приборов. Она разработана в Калифорнийском университете и использовалась сначала на универсальном компьютере. Более поздние версии, такие как PSpice, предназначены для работы на ПК, компьютерах Макинтош и рабочих станциях. Эта книга предназначена для читателей, которые используют ПК с Microsoft Windows.

Чтобы применять Spice для анализа цепей, необходимо создать входной (схемный) файл. Он может быть создан с помощью существующих текстовых редакторов, например, в Windows может использоваться редактор Notepad. Файлы, которыми пользуется программа PSpice, имеют расширение *.cir.

Поскольку PSpice поставляется с собственным текстовым редактором, проще всего запустить программу AD PSpice и выбрать позиции меню File, New, Text File, чтобы создать необходимый входной файл. Для поддержания совместимости рекомендуется применять имена файлов, соответствующие стандартному формату 8.3, применявшемуся прежде в DOS и ранних версиях Windows. Например, файл может носить имя firstone.cir.

Автор полагает, что использовать программы Schematic MicroSim и Capture OrCAD, в которых схема собирается на экране из отдельных компонентов, целесообразно после того, как получены основные сведения о PSpice. По этой причине обсуждение Schematic и Capture начинается с главы 14.

Демонстрационная версия программы моделирования OrCAD представлена на компакт-диске, прилагаемом к настоящей книге. Если вы являетесь студентом и работаете на учебной рабочей станции, вы, скорее всего, обнаружите, что программа уже установлена. Если же вы захотите иметь собственную копию программы на своем ПК, то можете выполнить следующие шаги для быстрой установки программы.

Вставьте диск в драйвер CD-ROM и после появления главного меню просто следуйте инструкциям, появляющимся на экране. Если установка не происходит автоматически, используйте команды Start, Run и наберите следующий текст:

d:orcadstart.exe

если d используется на вашем компьютере для обозначения драйвера CD-ROM.

Перед началом работы с PSpice рекомендуется создать новую папку, которая будет содержать все ваши входные файлы. Это позволит вам в будущем быстро находить эти файлы, также как и другие файлы, которые вы создадите в процессе анализа схем [2] Далее автор описывает процесс создания новой папки в программе File Manager. В настоящее время существует несколько программ, управляющих файловой структурой (русифицированная программа Проводник, Windows Commander и другие), в которых алгоритмы создания новой папки будут иными. ( Прим. переводчика .) .

На рабочем столе Windows выберите позиции Start, Run. В строке Open: наберите winfile, затем нажмите кнопку OK. Появится экран File Manager, разделенный на две части — с папками в левой части и файлами — в правой. В верхней части экрана находятся пиктограммы, с помощью которых Вы можете создать новые папки для Ваших входных файлов. На рис. В.1 они показаны на диске Е. В большинстве случаев это будет диск С.

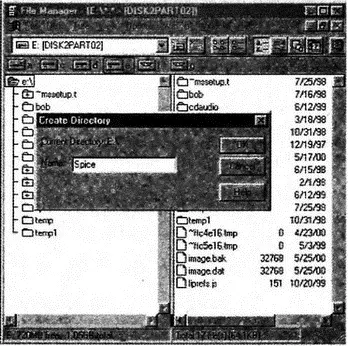

Рис. В.1. Вид окна File Manager при создании папки Spice

Выберите нужную папку, щелкнув на ней мышью, затем используйте поле в правой или левой части экрана, чтобы выбрать корневой каталог или папку, щелкните на ней мышью. Затем из меню (включающем поля File, Disk, Tree, View и другие) выберите File, Create Directory…, затем перед именем введите
