Флажок Enable AutoStacking(Включить автокомпоновку) предоставляет возможность включать и выключать функцию автокомпоновки. Если он установлен, текст компонуется автоматически при вводе числа, сопровождаемого специальным символом.

Флажок Remove leading blank(Удалить следующий пробел) предназначен для автоматического удаления любого промежутка между целым числом и дробью, если он установлен.

Вы можете указать, как должна выглядеть преобразованная дробь с символом /. Для этого предназначен переключатель Specify how «x/y» should stack(Определить, как будет компоноваться выражение x/y). Если он установлен в положение Convert it to a diagonal fraction(Преобразовывать в дробь с косой чертой), образуются дроби с косой чертой, а если в положение Convert it to a horizontal fraction(Преобразовывать в дробь с горизонтальной чертой) – дроби с горизонтальной чертой.

Совет

Если вы установите флажок Don't show this dialog again; always use these settings (Больше не показывать это окно; всегда использовать данные настройки), то, когда вы снова захотите открыть окно AutoStack Properties (Свойства автокомпоновки), нужно будет выделить дробь в многострочном текстовом редакторе, щелкнуть правой кнопкой мыши и выбрать в контекстном меню пункт Stack Properties (Свойства компоновки). Появится окно Stack Properties (Свойства компоновки) (рис. 4.37). Нажав в данном окне кнопку AutoStack (Автокомпоновка), вы откроете требуемое окно настройки свойств автокомпоновки.

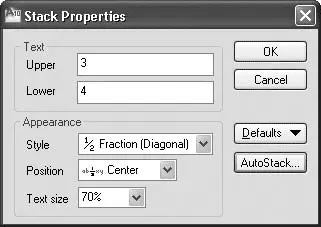

Рис. 4.37.Диалоговое окно Stack Properties (Свойства компоновки)

Диалоговое окно Stack Properties(Свойства компоновки) предназначено для редактирования содержимого, расположения, выравнивания и размера скомпонованного текста. Рассмотрим параметры, доступные в этом окне.

• В полях Upper(Верхнее) и Lower(Нижнее) области Text(Текст) можно изменить верхнее и нижнее значения, скомпонованные в виде дроби.

• Элементы, расположенные в области Appearance(Вид), предназначены для редактирования стиля, положения или текстового размера дроби.

· Раскрывающийся список Style(Стиль) позволяет переключаться между стилями отображения: в виде горизонтальной дроби, дроби с косой чертой и допуском.

· Из раскрывающегося списка Position(Положение) можно выбрать способ выравнивания текста: Top(По верху) – вершина дроби располагается на одном уровне с вершиной предыдущего текста, Center(По центру) – дробь центрируется вертикально в соответствии с центром предыдущего текста, Bottom(По низу) – основание дроби выравнивается по предыдущему тексту.

• Список Text size(Размер текста) управляет размером скомпонованного текста в процентном отношении к высоте числового текста. Допустимые значения находятся между 25 и 125 %, по умолчанию установлено значение 70 %.

• Кнопка Defaults(Значения по умолчанию) позволяет восстановить значения по умолчанию свойств компоновки текста или сохранить текущие свойства компоновки как новые значения по умолчанию.

Шрифтом, высотой и другими характеристиками, которые влияют на вид текста, можно управлять с помощью текстовых стилей. С любым текстом на рисунке связан определенный стиль. При добавлении нового текста используются настройки стиля, заданные в данный момент. Текущий стиль текста можно указать, выбрав его из списка на панели инструментов Styles(Стили) (рис. 4.38) или на вкладке Text Editor(Редактор текста) ленты. При создании однострочного текста стиль можно задать с помощью параметра Style.

Рис. 4.38.Панель инструментов Styles (Стили)

Стиль текста, установленный по умолчанию, – Standard(Стандартный) – назначен для обобщенного шрифта Arial с высотой текста 0.0000.Текстовый стиль Standard(Стандартный) можно изменить, а можно создать один или несколько новых стилей с определенными именами, задав для каждого требуемый шрифт, высоту и другие свойства.

Использование стилей текста предоставляет множество дополнительных возможностей. Стили облегчают изменение вида текста в случае необходимости. Например, если изменились требования к шрифту для определенного текста, вам нужно обновить только соответствующий текстовый стиль. Если же вы не используете эту функцию, то вам придется найти на чертеже каждое вхождение текста, в котором используется старый шрифт, и изменить его вручную.
