Создать новый слой очень просто: достаточно щелкнуть на кнопке New Layer(Новый слой)

или нажать сочетание клавиш Alt+N.При этом программа предложит ввести имя нового слоя: по умолчанию это Layer1(Слой 1), но лучше задать какое-либо значимое название, чтобы в будущем можно было легко ориентироваться в списке слоев.

Рассмотрим свойства, которые можно назначить слою.

• В столбце Status(Статус) отображается статус слоя: рядом с текущим слоем стоит галочка, используемый слой отображается с помощью синего листа, а неиспользуемый – серого. В списке также может присутствовать фильтр слоев, представленный в виде стопки листов.

• У вас может не получиться с первой попытки изменить имя слоя. Дело в том, что щелчок на слове в столбце Name(Имя) просто выделяет его. Чтобы назначить слою новое имя, нужно нажать клавишу F2.

• Если для слоя установлено свойство On(Вкл.), то он отображается на экране. В противном случае, когда присвоено значение Off(Выкл.), объекты данного слоя не видны на экране и не выводятся на печать.

• Свойство Freeze(Замороженный), подобно Off(Выкл.), делает слой невидимым и недоступным для печати. Кроме того, объекты замороженного слоя нельзя удалить. Слой со статусом Thaw(Размороженный) имеет противоположные свойства.

• Когда слою присвоено свойство Lock(Заблокированный), он остается видимым на экране, но все его объекты не поддаются редактированию. Данную настройку полезно использовать, когда вы хотите обезопасить себя от случайных изменений объектов слоя.

• Чтобы изменить цвет слоя, щелкните кнопкой мыши на цветном квадратике в столбце Color(Цвет). На экране появится диалоговое окно Select Color(Выбор цвета) (рис. 2.28).

Рис. 2.28.Диалоговое окно Select Color (Выбор цвета)

На первой вкладке – Index Color(Номер цвета) – можно выбрать один из 256 стандартных цветов AutoCAD. Для этого достаточно щелкнуть на соответствующем образце цвета. При перемещении указателя мыши по вариантам цветов для сравнения отображается как предыдущий цвет (в черной рамке), так и цвет, над которым находится указатель (в белой рамке).

Если этих 256 цветов недостаточно, то на вкладке True Color(Вся палитра) можно настроить цвет с помощью цветовой модели HSL или RGB. На вкладке Color Books(Книги цветов) можно выбрать оттенок на палитре планшетных цветов.

• После щелчка на значении в столбце Linetype(Тип линии) открывается диалоговое окно Select Linetype(Выбор типа линии) (рис. 2.29), в котором по умолчанию присутствует всего один шаблон линии – Continuous(Сплошная).

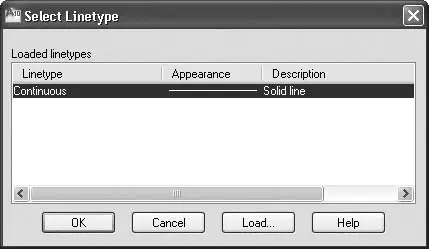

Рис. 2.29.Диалоговое окно Select Linetype (Выбор типа линии)

Чтобы загрузить дополнительные типы линий, нажмите кнопку Load(Загрузить). На экране появится диалоговое окно Load or Reload Linetypes(Загрузить или перезагрузить типы линий) (рис. 2.30).

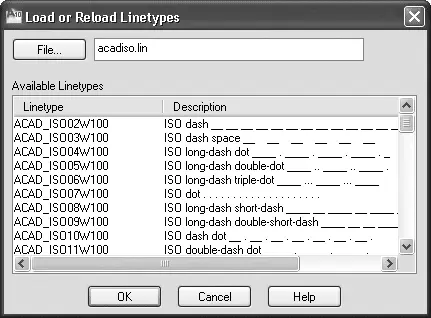

Рис. 2.30.Диалоговое окно Load or Reload Linetypes (Загрузить или перезагрузить типы линий)

• Щелчок на значении в столбце Lineweight(Толщина линии) вызывает одноименное диалоговое окно (рис. 2.31), где можно назначить слою определенную толщину линии.

Рис. 2.31.Диалоговое окно Lineweight (Толщина линии)

• Столбец Plot Style(Стиль печати) служит для назначения слою стиля печати (см. главу 8).

• Если вы не хотите печатать объекты какого-либо слоя, щелкните кнопкой мыши на столбце Plot(Печать), чтобы значок принтера стал перечеркнутым.

• Обратите внимание на столбец New VP Freeze(Заморозить на новом плавающем видовом экране), который позволяет сделать слой замороженным на всех вновь создаваемых видовых экранах в пространстве листа. Щелкнув в этом столбце напротив нужного слоя, вы сделаете его невидимым и недоступным для печати на всех плавающих видовых экранах, которые будут созданы в будущем. При этом на существующие видовые экраны изменение этого свойства не повлияет.
