• inequal — построение графика решения системы неравенств;

• listcontplot — построение двумерного контурного графика для сетки значений;

• listcontplot3d — построение трехмерного контурного графика для сетки значений;

• listdensityplot — построение двумерного графика плотности для сетки значений;

• listplot — построение двумерного графика для списка значений:

• listplot3d — построение трехмерного графика для списка значений;

• loglogplot — построение логарифмического двумерного графика функции;

• logplot — построение полулогарифмического двумерного графика функции;

• matrixplot — построение трехмерного графика со значениями Z, определенными матрицей;

• odeplot — построение двумерного или трехмерного графика решения дифференциальных уравнений;

• pareto — построение диаграммы (гистограммы и графика линиями);

• pointplot — построение точками двумерного графика;

• pointplot3d — построение точками трехмерного графика;

• polarplot — построение графика двумерной кривой в полярной системе координат;

• polygonplot — построение графика одного или нескольких многоугольников с вершинами, задаваемыми списками их координат;

• polygonplot3d — построение одного или нескольких многоугольников в пространстве;

• polyhedraplot — построение трехмерного многогранника;

• replot — перестроение графика заново;

• rootlocus — построение графика корней уравнения с комплексными неизвестными;

• semilogplot — построение графика функции с логарифмическим масштабом по оси абсцисс;

• setoptions — установка параметров по умолчанию для двумерных графиков;

• setoptions3d — установка параметров по умолчанию для трехмерных графиков;

• spacecurve — построение трехмерных кривых;

• sparsematrixplot — построение двумерного графика, отличных от нуля значений матрицы;

• sphereplot — построение графика трехмерной поверхности в сферических координатах;

• surfdata — построение трехмерного графика поверхности по численным данным;

• textplot — вывод текста на заданное место двумерного графика;

• textplot3d — вывод текста на заданное место трехмерного графика;

• tubeplot — построение трехмерного графика типа «трубы».

Среди этих функций надо отметить, прежде всего, средства построения графиков ряда новых типов (например, графиков в комплексной плоскости, в виде линий равного уровня, векторных полей и т.д.), а также средства объединения различных графиков в один. Особый интерес представляют две первые функции, обеспечивающие анимацию как двумерных (animate), так и трехмерных графиков (animate3d). Этот пакет вполне заслуживает описания в отдельной книге. Но, учитывая ограниченный объем данной книги, мы рассмотрим лишь несколько характерных примеров его применения. Заметим, что для использования приведенных функций нужен вызов пакета, например, командой with(plots)

В пакете plots есть функция для построения двумерных (2D) графиков в полярной системе координат. Она имеет вид polarplot(L,o), где L — объекты для задания функции, график которой строится, и о — необязательные параметры. На рис. 8.23 сверху представлен пример построения графика с помощью функции polarplot.

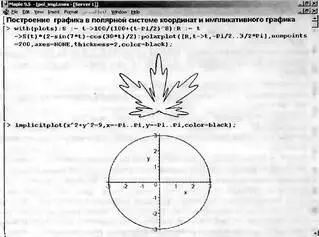

Рис. 8.23. Графики, построенные с помощью функций polarplot и implicitplot

В первом примере для большей выразительности опущено построение координатных осей, а график выведен линией удвоенной толщины. График очень напоминает лист клена, весьма почитаемого в Канаде и ставшего эмблемой СКМ Maple.

В математике часто встречается особый тип задания геометрических фигур, при котором переменные х и у связаны неявной зависимостью. Например, окружность задается выражением х²+y²=R², где R — радиус окружности. Для задания двумерного графика такого вида служит функция импликативной графики:

implicitplot(eqn,х=а..b,у=с..d,options)

Пример построения окружности с помощью этой функции показан на рис. 8.23 снизу. Ниже мы рассмотрим подобную функцию и для трехмерного графика.
