С. Тимофеев - Приемы создания интерьеров различных стилей

11. Создание пола здесь может происходить по-разному:

• единой моделью, — если в дальнейшем вы будете текстурировать пол во всех комнатах одной и той же текстурой, либо если планируете делать в дальнейшем вставки под каждую текстуру;

• несколькими моделями, например, отдельная модель пола для зала, для кухни и т. д. Так может быть удобнее, если изначально планируются разные текстуры напольного покрытия в разных помещениях.

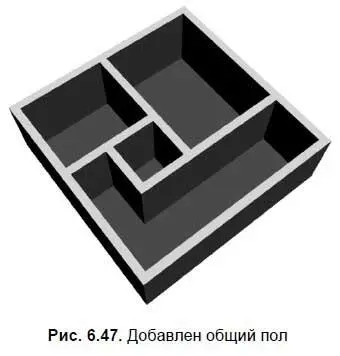

На рис. 6.47 отображается созданная модель вместе с полом.

Итак, вы создали единую модель стен квартиры. Предлагаю самостоятельно довести модель до конца: создать дверные и оконные проемы, рамы, косяки, дверные полотна и стекла.

На всякий случай, модели стен и пола квартиры находятся в файле Steni_i_Pol.max в папке Primeri_Scen\Glava_6 на компакт диске.

Подсказка.

Выполнение единой модели стен квартиры, вероятно, показалось вам простым. Действительно, никаких сложных приемов и способов мы здесь не использовали. В дальнейшем, на практике, рисовать подобные модели вам будет сложнее, потому что надо будет самостоятельно просчитывать значения габаритных размеров и точек позиции добавляемых прямоугольников. То есть сложность будет заключаться не в технической реализации модели стен, а в правильном совершении всех предварительных расчетов. Здесь же я выполнил расчеты сам, а вам предоставил готовые цифры.

Прежде чем переходить к следующему материалу, убедитесь, что выполнение простой модели плинтуса не вызывает каких-либо затруднений.

В целом, плинтус в сложных помещениях создается так же, как и в простых, но особенности возникают в случае, если в комнате есть две и более двери (например, при создании модели межкомнатного коридора).

Напомню, что плинтус создается методом лофта: на основе двух сплайнов — пути и сечения. К сплайну-сечению при этом предъявляются такие же требования, как и к выдавливаемому сплайну (т. е. он не должен пересекать сам себя и должен быть закрытым). К сплайну-пути предъявляется лишь одно требование: его форма не должна прерываться более одного раза.

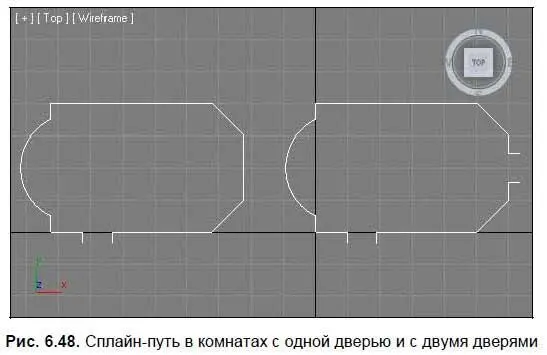

И вот здесь возникает некоторая трудность: дело в том, что при наличии двери в помещении сплайн-путь прерывается. Если дверь одна, то она прерывается один раз, что вполне допустимо, но если дверей две и более, то разрывов в форме сплайна-пути уже больше, а, следовательно, он не может быть применен при создании лофт-модели плинтуса. На рис. 6.48 показаны формы сплайна-пути в комнате с одной дверью и сплайна-пути комнаты с двумя дверями. Очевидно, что во втором случае сплайн прерывается два раза.

При попытке использования сплайна, прерывающегося более двух раз, в качестве сплайна-пути лофт-модели, вы столкнетесь с тем, что кнопка Get Shape(Указать сечение) просто не будет активной, нажать ее будет невозможно.

Поэтому стандартный алгоритм действий по созданию плинтуса здесь не подходит. Сейчас мы рассмотрим порядок создания плинтусов в помещениях с двумя или более дверями.

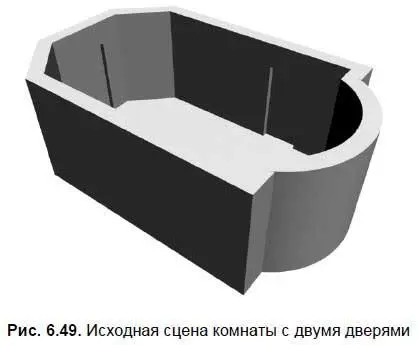

1. Откройте сцену из файла 2x_Plintus.max в папке Primeri_Scen\Glava_6 на компакт-диске. Перед вами — уже знакомое сложное по форме однокомнатное помещение, но с двумя дверными проемами (рис. 6.49).

2. Выделите модель стен (и только стен), вызовите квадрупольное меню и выберите пункт Isolate Selection(Изолировать выделенное). Тем самым, вы изолировали стены, временно убрав все остальные объекты из сцены.

3. В группе инструментов создания сплайнов, выберите инструмент Section(Сечение) (см. рис. 2.16). Напомню, что данный инструмент позволяет создавать сплайны, форма которых равна форме сечения объекта в определенной точке. Создайте сечение в окне проекций Top(Вид сверху) так, чтобы оно полностью охватывало модель стен. Создание сечения происходит от центра комнаты.

4. Выделите созданное сечение и в окне проекций Front(Вид спереди) приподнимите его немного вверх (примерно на 20–25 см) при помощи манипулятора движения. Созданное сечение показано на рис. 6.50.
