С. Тимофеев - Приемы создания интерьеров различных стилей

Работа над трехмерными интерьерами и другими проектами происходит в виртуальном пространстве. Термин "виртуальность" пришел к нам от английского "virtual", что в переводе означает "возможный, воображаемый, существующий лишь как продукт воображения". И действительно, виртуальное пространство существует лишь как некая математическая модель, набор параметров и значений, представленных в форме, понятной как пользователю, так и компьютеру.

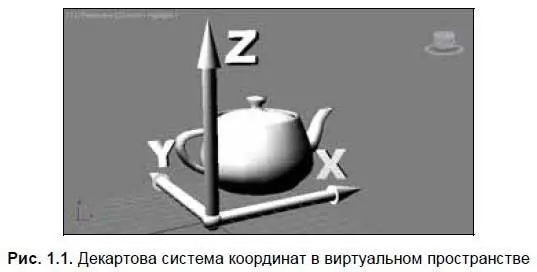

В 3ds Max мы будем работать с трехмерным виртуальным пространством (3D-Space). Пространство трехмерно, потому что описывается при помощи трех измерений: ширина, глубина и высота. У каждого измерения есть свое уникальное название. Так, в 3ds Max ширина обозначается буквой "X", глубина — "Y", а высота — "Z". Таким образом, определяя позицию той или иной точки виртуального пространства, мы указываем ее значения X-, Y- и Z-координаты. Это наиболее классическая и понятная система координат, которая называется декартовой (по фамилии французского математика Рене Декарта). На рис. 1.1 показана модель декартовой системы координат в пространстве.

Итак, в основе измерения виртуального пространства лежит декартова система координат. Кстати, сама аббревиатура "3D" означает "3 Dimensions" — три измерения. При помощи трех измерений можно передать объем объектов.

Работая над проектом, мы создаем в трехмерном пространстве сцену (Scene). Что такое трехмерная сцена? Самое простое определение сцены — это совокупность объектов в трехмерном пространстве.

Однако сцена включает информацию не только об объектах, ее наполняющих, но и о множестве параметров и позиции каждого объекта.

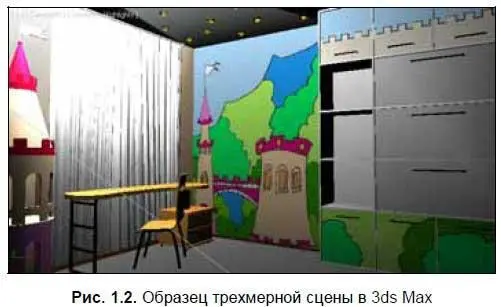

Трехмерная сцена — это "рабочая область" виртуального пространства, та его часть, в которой происходит создание объектов. На рис. 1.2 изображена трехмерная сцена интерьера детской комнаты.

Все, что находится в трехмерном виртуальном пространстве сцены — это объекты. Термин "объект" обозначает нечто, находящееся в трехмерном мире. Что бы мы ни создали в виртуальном пространстве, это будет объект.

Существует множество видов объектов. Принадлежность объекта к тому или иному виду определяется его функциональными особенностями. Для наглядности перечисляю несколько видов объектов: модели, съемочные камеры, источники света, помощники, системы частиц…

Готовая сцена интерьера включает множество объектов разного вида: модели формируют внешний вид интерьера, источники света создают реалистичное освещение, съемочные камеры позволяют задать необходимый ракурс.

Условно все объекты также можно разделить на две группы: видимые и вспомогательные. Видимые объекты — это те, которые формируют внешний вид сцены, например, модели. Вспомогательные — это те, которые позволяют настроить некоторые свойства сцены или эффекты, а сами при этом на конечном продукте не присутствуют. Например, съемочная камера на кадре визуализации не видна.

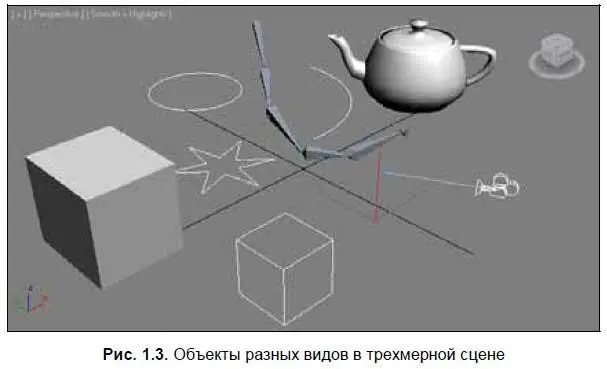

На рис. 1.3 показаны некоторые виды объектов в сцене. Если выполнить визуализацию этой сцены, то на кадре отобразятся лишь модели.

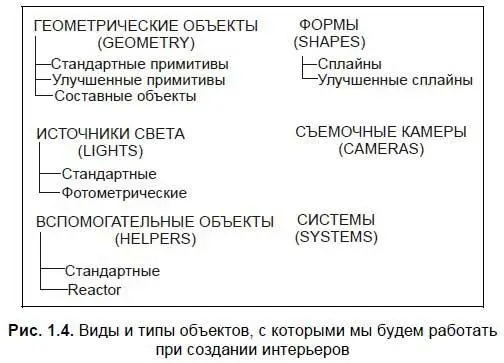

Объекты каждого вида делятся на несколько типов. Так, например, объекты вида Источники света делятся на типы: стандартные и фотометрические (Standard и Photometric). На рис. 1.4 приведена подробная таблица типов и видов объектов, с которыми мы будем работать при создании интерьеров.

У любого объекта есть опорная точка (Pivot). Опорная точка определяет позицию объекта в пространстве. Мы уже говорили, что позиция объектов в трехмерном виртуальном пространстве задается при помощи трех параметров: X, Y и Z. Задавая значения координат объекта, мы задаем значения позиции его опорной точки. Позднее мы научимся оперировать опорной точкой, перемещать ее по отношению к самому объекту.

В любом интерьере наибольшее количество объектов — это модели. Модель может иметь произвольную форму: от примитивных сферы или куба до реалистичных форм человеческой фигуры. Модель призвана передавать формы конкретных объектов. Например, создавая интерьер, мы будем поочередно создавать модели стен, пола, потолка, плинтусов, подвесного потолка, мебели, элементов декора и т. д.
