- географические карты от «Формозы»;

- программа PathAwayна «Палме»;

- программа Advanced Batch Converterдля преобразования графических форматов;

- OziMap Converterдля преобразования карт в формат PathAway.

Эта золотая коллекция окроплена галлонами слез, пролитыми бессонными ночами в поисках вечно ускользающего идеала. Иными словами, перечисленные программы не какие-то там «самые лучшие», а выстраданные и потому почти родные.

Итак, с чего начать? С установки OziExplorer, австралийской программы (узнаёте приставочку — Ozi?), де-факто ставшей стандартом для миллионной армии топографов-любителей. «Ози» — программа, давно и смачно обсосанная со всех сторон, в том числе и на страницах «КТ», поэтому задерживаться не буду. Тем более что она понадобится лишь косвенно: для последующего портирования и калибровки карт в PathAway.

Следующий шаг: поиск карт нужного региона. Карты эти лежат на десятках сайтов, однако первоисточник в 99% случаев один — калифорнийский университет Беркли, где выложены на всеобщее обозрение так называемые «километровки», подаренные Генштабом СССР друзьям по перестройке. Бытует, правда, легенда, что, мол, «шпионы выкрали», да верится с трудом, вспоминая подвиг нашего главного чекиста: безвозмездную передачу Америке детальной схемы размещения жучков-микрофонов в здании нового посольства США в Москве. Полагаю, одним таким широким жестом подарили и «километровки».

Тут бы и делу конец: конвертируй эти «километровки» в PathAway с помощью OziMap Converter’a и «жэ-пэ-эсь» по самое не могу. Как бы не так! Карты с масштабом 1 километр в 1 сантиметре прекрасно подходят для пеших походов, но что с ними делать при автомобильном путешествии на тысячу верст? Дело даже не в том, что одна только «километровка» Украины в формате PathAway займет полтора гигабайта (это сколько же надо купить SD-карт?). Главное — информативность такой карты на экране с разрешением 320х480 равна нулю. Более того, вы просто заблудитесь (или того хуже, врежетесь в столб!), если попытаетесь ориентироваться по «километровке».

Тупик номер один. Что делать? По старинной отечественной традиции — удалять аппендицит перректально, иначе не получится. Так что, установив Ozi и скачав генштабовские «километровки», вы отправляетесь в магазин и покупаете коллекцию карт на компакт-дисках за вполне божеские деньги (около 120 рублей за диск) под сопливым названием «Дороги нашей Родины» производства фирмы «Формоза». Ребята где-то надыбали точно такие же генштабовские карты, но только «пятикилометровки» — самое оно для автомобиля.

Но вот незадача: на картах «Формозы» нет градусной сетки и вообще никакой привязки к системе координат! Оно и понятно: это в университете Беркли советские военные карты может пользовать каждый студент, а в Россиянии — суд и нары за шпионскую деятельность. Чертов секрет Полишенеля, позорище планетарное!

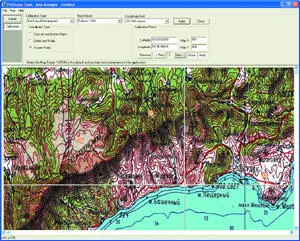

Тупик номер два. На него тоже нашелся хитрый болт: берем «пятикилометровки» «Формозы», нарезаем их на удобные кусочки (скажем, через Hypersnap DX) и сохраняем в формате BMP или JPEG — и то и другое PathAway глотает не моргнув. Далее открываем «пятикилометровку» в PathAway (без привязки к координатной сетки), открываем «однокилометровку» той же местности в OziExplorer (с привязкой) и калибруем карту по нескольким точкам (чем больше, тем лучше). Точки берем явные — типа мостов, пересечения автотрасс, развилки железных дорог и т. п. Поскольку 5- и 1-километровки из одного источника, они ничем визуально не отличаются кроме масштаба, и соотносить точки привязки очень удобно. После 6–9 точек привязки карта откалибрована (рис. 2) — можно смело заливать ее на SD-карту «Палма».

Таким макаром мне удалось собрать примерно 60–70% нужных карт для задуманного броска на юг. Почему не все? Потому что генштабовскую Украину украли (подарили) целиком, а вот целые регионы России поприжали. Как наверстать упущенное?

Тупик номер три. Ну и, ясен перец, тут же выход: заготовки народных умельцев. Правда, здесь свой морок: форматы попадаются все больше GIF и OZF2 (внутренний формат OziExplorer). Ни того, ни другого PathAway не понимает, поэтому приходится заниматься дополнительной конвертацией. Хорошая весть: большинство любительских карт — как раз удобные «пятикилометровки», причем уже с привязкой Ozi (файлы с расширением .map, в которых записаны координаты тридцати контрольных точек).

Как разгребать этот хлам? Поштучно — замучаешься, да и времени никакого не хватит. Выход из положения нашелся блестящий. Сначала конвертируем GIF в JPEG с помощью программы поточного преобразования изображений Advanced Batch Converter Петра Котенева и Gold Software Development. Я перепробовал штук пятнадцать утилит подобного профиля, но ни одна из них даже рядом не стоит с ABC по быстродействию, элегантности интерфейса, компактности кода и возможностям (поддержка 78 графических форматов!). К тому же ABC не только конвертирует изображения, но и позволяет обрабатывать их с помощью таких неслабых фотошоповских инструментов, как «лассо», «волшебная палочка», эллиптическое выделение, десятки фильтров (размытие по Гауссу, рельеф, фокусирование и т. п.), искажений (выпуклость, линза, точки, волна) и бог весть еще чего, мне не потребовавшегося. Единственное, чего не может делать ABC, — конвертировать формат OZF2, поскольку он совершенно закрыт, а австралийцы напрочь отказались давать исходники (мы просили!).
