Michel Anders - Написание скриптов для Blender 2.49

Вторая проблема, которую мы должны решить - как выдавить набор вершин или рёбер на нужную глубину от поверхности. Опять же, в API Блендера нет функции для этого, так что мы должны добавить её к нашему пакету инструментов сами.

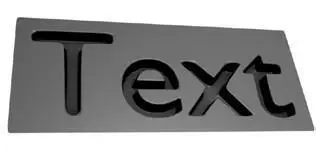

Последняя проблема более тонкая. Если нам каким-нибудь образом удалось создать несколько утопленных канавок, мы могли бы захотеть сделать краями чуть менее острыми, так как в действительности ничто не имеет абсолютно острых краёв. Существуют различные способы добиться этого, но многие из них включают добавление модификатора в наш меш. Модификатора скоса bevelможет быть достаточно, чтобы убрать только острые края, но вполне вероятно, мы хотели бы добавить модификатор subsurface к нашему мешу целиком. Здесь у нас есть проблема: при заполнении промежутков между символами нашего текста, весьма вероятно, что мы столкнёмся со множеством узких треугольников. Эти треугольники испортят внешний вид результата нашего модификатора subsurface, как можно увидеть на следующем рисунке:

Две вещи могли бы помочь смягчить эту проблему. Одна - это добавить вес crease (складки) к рёбрам нашего выгравированного текста, этим самым взвешивая эти края сильнее, чем при расчете subsurface по умолчанию. Это может помочь, но может также отодвинуть нас от цели применения модификатора, так как это сделает эти края острыми. Следующий рисунок показывает результат: лучше, но все еще не выглядит идеально.

Другим подходом будет добавить дополнительный рёберный цикл ровно за пределами выгравированного текста. Это добавит кольцо четырёхугольных граней вокруг текста, заставляя subsurface вокруг текста вести себя намного лучше, как это можно увидеть ниже. В нашей конечной реализации мы применяем оба решения, но сначала мы примемся за каждую задачу поочередно.

Конвертация объекта Text3d в меш

Объект Text3d базируется на кривой с несколькими дополнительными параметрами. Блок данных, на который он ссылается - объект Кривой Блендера (Curve), и как только мы узнаем, как получить доступ к индивидуальным частям кривой, которые составляют каждый символ в нашем тексте, мы можем преобразовать эти кривые в вершины и рёбра. Все соответствующие функциональные возможности могут быть найдены в модулях Blender.Curve и Blender.Geometry .

В Блендере, отношение между объектом Text3d и объектом Curve (Кривой) более тонкое и запутанное, чем описано в основном тексте. Объект Text3d - специализированная версия объекта Curve , подобно подклассу на объектно-ориентированном языке. Тем не менее, в API Блендера объект Text3d не является подклассом Curve , как и нет у него дополнительных атрибутов, доступных на том же экземпляре объекта. Звучит запутанно? Так и есть. Как же тогда Вы извлечете все атрибуты? Весь фокус в том, что вы можете использовать имя объекта Text3d, чтобы получить доступ к связанному с ним объекту Curve , как показывает этот маленький пример:

txt = ob.getData()

curve = Blender.Curve.Get(txt.getName())

Теперь мы можем использовать txt, чтобы иметь доступ к Text3d-специфичной информации (например, txt.setText('foo')) и curve, чтобы иметь доступ к Curve-специфичной информации (например, curve.getNumCurves()).

Объект Curve Блендера состоят из множества объектов CurNurb , которые представляют сегменты кривой. Единственный текстовый символ обычно состоит из одного или двух сегментов кривой. Маленькая буква e, например, состоит из внешнего сегмента и небольшого внутреннего сегмента кривой. Объекты CurNurb , в свою очередь, состоят из множества узловили управляющих точек, которые задают сегмент кривой. В случае объектов Text3d эти узлы всегда являются объектами BezTriple , и модуль Geometry Блендера предоставляет нам функцию BezierInterp() , которая возвращает список координат, интерполированных между двумя точками. Эти точки и направляющие кривой в этих точках (часто называемые handle, рукоять), можно взять из объектов BezTriple . Результирующий код выглядит так (полный код является частью нашего пакета разработчика в Tools.py ) ( Эта и последующие функции этого раздела, несмотря на заверения автора, отсутствуют в файле Tools.py, прилагаемом ко 2-й главе, найти их можно только в файле engrave.py — прим. пер. ):
